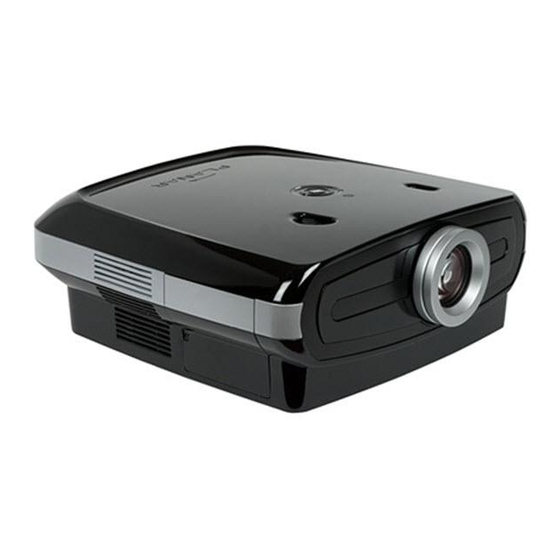

- Seite 1 PD7130 PD7150 DLP Projector Benutzerhandbuch www.PlanarHomeTheater.com...
- Seite 2 Planar Systems, Inc. Hauptniederlassung 1195 NW Compton Drive Beaverton, OR 97006-1992 Planar-Kundendienst Telefon: Aus den USA: 1-866-PLANAR1 (866) 752-6271 Aus dem Ausland: +1 (503) 748-5799 eMail: PlanarSupport@planar.com Technische Online-Bibliothek: http://www.planar.com/support Geschäftszeiten: Montag bis Freitag, 8 - 20 Uhr östlicher Zeit, 1 bis 13 Uhr MEZ...
-
Seite 3: Über Diese Anleitung
DEUTSCH ÜBER DIESE ANLEITUNG Diese Anleitung wurde für die DLP-Frontprojektoren PD7130/PD7150 geschrieben. Die Angaben in diesem Dokument wurden sorgfältig auf Richtigkeit geprüft; allerdings kann die absolute Fehlerfreiheit sämtlicher Angaben nicht garantiert werden. Die Angaben in diesem Dokument können sich ohne Vorankündigung ändern. -
Seite 4: Hinweise
Hinweise WARNUNG! Zur Einhaltung der FCC-Richtlinien muss ein abgeschirmtes Netzkabel verwendet werden, um Störungen vorzubeugen. Es ist wichtig, dass ausschließlich das mitgelieferte Netzkabel verwendet wird. Verwenden Sie ausschließlich abgeschirmte Kabel zur Verbindung in dieses Gerätes mit anderen Geräten. Sie werden darauf hingewiesen, dass jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Übereinstimmung verantwortlichen Stelle zugelassen sind, Ihre Berechtigung zum Betrieb des Gerätes erlöschen lassen können. -
Seite 5: Entsorgung
EU-Mitgliedsländern müssen solche Geräte über separate Recycling- Sammelstellen entsorgt werden. REGISTRIEREN SIE IHR PLANAR-PRODUKT JETZT Vielen Dank dafür, dass Sie Planar gewählt haben. Damit Sie sämtliche Vorteile Ihres Planar- Produktes und unserer Dienste nutzen können, registrieren Sie Ihr Planar-Produkt noch heute. Besuchen Sie unsere Internetseite: http://www.planar.com/support/product_registration.html... -
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort ................... i Hinweise................ii Einleitung Lieferumfang ................. 2 Merkmale................2 Komponenten ................ 3 Projektor (Frontansicht und Ansicht von oben)......3 Projektor (Rückansicht).............. 4 Fernbedienung................5 So benutzen Sie die Fernbedienung ........6 Batterien einlegen ..............6 Verbindungen und Einrichtung Projektor mit anderen Geräten verbinden ...... - Seite 8 Werkseinstellungen..............31 Anhang Wartung................34 Über die Lampe..............35 Sicherheitshinweise zur Lampe ..........35 Lampe austauschen..............35 Temperatur-LED (Überhitzungsalarm)........35 Lampe entfernen und austauschen........36 Lampentimer zurücksetzen ..........37 Pinbelegungen ..............38 Computer-Kompatibilitätstabelle ......... 39 Video-Kompatibilitätstabelle ..........40 Problemlösung ..............41 Technische Daten ...............
-
Seite 9: Einleitung
Einleitung... -
Seite 10: Lieferumfang
Lieferumfang Öffnen Sie die Verpackung und überzeugen Sie sich davon, dass Folgendes im Lieferumfang enthalten ist: POWER SOURCE ENTER MENU EXIT USER MEMORY ASPECT GAMMA BLANK AUTO LIGHT Fernbedienung Zwei Batterien, Größe AAA. Netzkabel (je nach Land unterschiedlich) Bedienungsanleitung RGB-Component-Kabel (enthält unter anderem diese Anleitung) Merkmale •... -
Seite 11: Komponenten
Komponenten Projektor (Frontansicht und Ansicht von oben) Objektivversatz-Drehregler Objektivversatz- (vertikal) Drehregler (horizontal) Ein-/Ausschalter Zum Ein- und Ausschalten des Gerätes. SOURCE LED-Anzeige (grün/rot) Mit dieser Taste wählen Sie Grün: Bereitschaft die Eingangsquelle. SOURCE Rot: Überhitzung Menünavigation ENTER ENTER ( , , , ) Mit dieser Taste wählen Sie Mit diesen Tasten wählen Sie Elemente im Menü... -
Seite 12: Projektor (Rückansicht)
Projektor (Rückansicht) Quelle 5: Video/S-Video Quelle 3: DVI Anschlüsse für Videogeräte mit Anschluss für Computer S-Video- oder Composite- und RGB- Anschluss. COMP1 COMP2 Signalquellen. VIDEO S-VIDEO RGB-HD DVI-D 12 V-Trigger Anschluss zur Quelle 4: PC RS-232 TRUGGER Bildschimsteuerung Digitalvideoanschluss. RS 232C-Anschluss Firmware-Aktualisierung/ AC110-240 Steuerung. -
Seite 13: Fernbedienung
Fernbedienung POWER Source 2 EIN- (ON) und AUSschalter (OFF). Mit dieser Taste wählen Sie den Zum Ein- und Ausschalten des Gerätes. Component 2-Eingang. SOURCE Source 1 Source 3 Mit dieser Taste wählen Sie den Mit dieser Taste wählen Sie den DVI- Component 1-Eingang. -
Seite 14: So Benutzen Sie Die Fernbedienung
So benutzen Sie die Fernbedienung Hinweis • Das Signal der Fernbedienung kann vom Bildschirm reflektiert werden. Bitte beachten, wenn Sie die Fernbedienung benutzen: • Nicht fallen lassen, keiner Feuchtigkeit und keinen hohen Temperaturen aussetzen. • Bei Leuchtstoffröhrenlicht kann es zu Funktionsstörungen der Fernbedienung kommen. Stellen Sie den Projektor am besten nicht in der Nähe von Leuchtstoffröhren auf. -
Seite 15: Verbindungen Und Einrichtung
Verbindungen und Einrichtung... -
Seite 16: Projektor Mit Anderen Geräten Verbinden
Projektor mit anderen Geräten verbinden Vor der Einrichtung Hinweise • Bevor Sie Anschlüsse vornehmen, schalten Sie den Projektor und die Geräte aus, mit denen Sie den Projektor verbinden möchten. Nachdem Sie die Verbindung hergestellt haben, schalten Sie zuerst den Projektor, dann erst die anderen Geräte ein. Wenn Sie einen Computer anschließen, achten Sie darauf, dass der Computer als letztes Gerät eingeschaltet wird, nachdem sämtliche Verbindungen hergestellt wurden. -
Seite 17: Videogeräte Anschließen
Videogeräte anschließen Über S-Video- oder Composite-Videokabel (VIDEO/S-VIDEO) Videorecorder oder anderes Videogerät Über ein S-Video- oder ein Composite- Videokabel können Sie Videorecorder, DVD- S-Video-Ausgang Player oder andere Videogeräte mit den S- VIDEO- oder VIDEO-Anschlüssen verbinden. Videoausgang Hinweis • Der S-VIDEO-Anschluss arbeitet mit einem Videosignal, bei dem das Bild in Farb- und Luminanzsignale (Helligkeit) aufgeteilt wird, um eine bessere Bildqualität zu erzielen. -
Seite 18: Component-Videogeräte Anschließen
Component-Videogeräte Analoger Component- anschließen Ausgang Über Component-Kabel (Component 1 oder 2) Ein Component-Kabel verwenden Sie zum Anschluss von Component-Videogeräten wie DVD-Playern und DTV*-Decodern an die Eingänge Component 1 oder 2. Component-Kabel DVD-Player oder *DTV ist ein Oberbegriff, unter dem man das DTV*-Decoder (separat erhältlich) neue digitale Fernsehen zusammenfasst. -
Seite 19: Verbindung Über Dvi-D-Zu-Hdmi-Kabel
Verbindung über DVI-D-zu- HDMI-Kabel Optionales DVI-D-zu-HDMI- Zubehör Kabel Über ein DVI-D-zu-HDMI-Kabel schließen Sie HDMI-Videogeräte wie DVD-Player an den HDMI-Ausgang DVI-Eingang an. Schließen Sie ein DVI-D-zu-HDMI- Kabel an den Projektor an. • Fixieren Sie die Stecker durch Anziehen der Rändelschrauben. Schließen Sie das freie Ende des Kabels an das Videogerät an. -
Seite 20: Projektor An Einen Computer Anschließen
Projektor an einen Computer anschließen Schließen Sie den Projektor über ein 15- poliges VGA-Kabel an den Computer an. Optionales 15-poliges Zubehör VGA-Kabel • Fixieren Sie die Stecker, indem Sie die Schrauben an beiden Seiten des Steckers anziehen. Notebook-Computer 15-poliges VGA-Kabel Hinweise (separat erhältlich) •... -
Seite 21: Kabel Mit Rändelschrauben Anschließen
Projektor über ein DVI-D-Kabel (separat erhältlich) an einen Computer anschließen. Optionales DVI-D-Kabel Zubehör Hinweis Digitaler DVI-Ausgang Desktop-Computer • Wählen Sie den Eingangssignaltyp des jeweiligen Videogerätes. DVI-D-Kabel (separat erhältlich) Kabel mit Rändelschrauben anschließen Achten Sie beim Anschluss des Kabels darauf, den Stecker richtig herum einzustecken. -
Seite 22: Einstellbarer Fuß
Einstellbarer Fuß Mit dem einstellbaren Fuß können Sie den Projektor gerade aufstellen, wenn Sie ihn auf einer unebenen Unterlage aufstellen oder die Projektionsfläche nicht gerade steht. Das projizierte Bild können Sie durch richtige Einstellung des Projektors etwas größer machen, wenn dieser unterhalb der Projektionsfläche aufgestellt wird. -
Seite 23: Projektionsfläche Einrichten
Projektionsfläche einrichten Um ein optimales Bild zu erzielen, platzieren Sie den Projektor waagerecht aufgestellt direkt gegenüber der Projektionsfläche. Hinweise • Das Projektorobjektiv sollte genau senkrecht auf die Projektionsfläche zeigen. Wenn die gedachte Linie durch das Projektorobjektiv nicht genau senkrecht auf die Projektionsfläche trifft, kann es zu unschönen Bildverzerrungen kommen. -
Seite 24: Bildgröße Und Projektionsentfernung
16:9-Projektionsfläche aus. x: Screen size (diag.) y: Projection distance : Bildfläche z: Distance from the lens center to the lower edge of the image PD7130 Entfernung von der Objektivmitte Bildgröße (16:9) Projektionsentfernung bis zur Unterkante des Bildes Diagonale Breite Höhe... -
Seite 25: Projektionsmodus
Projektionsmodus Rückprojektion: Platzieren Sie eine durchscheinende Projektionsfläche zwischen Projektor und Zuschauern. Passen Sie den Bildwinkel mit dem einstellbaren Fuß entsprechend an. Frontprojektion: Stellen Sie den Projektor auf einen flachen und stabilen Untergrund und passen Sie die Projektionsentfernung an. Passen Sie den Bildwinkel mit dem einstellbaren Fuß entsprechend an. -
Seite 27: Grundbedienung
Grundbedienung... -
Seite 28: Bildprojektion
Bildprojektion Allgemein Schließen Sie die nötigen externen Geräte an den Projektor an, bevor Sie die folgenden Schritte ausführen. Info Als Sprache ist Englisch voreingestellt. Um die Bildschirmanzeigen in einer anderen Sprache darzustellen, stellen Sie zuvor die gewünschte Sprache ein. Die nötigen Schritte erfahren Sie auf Seite 31. Stecken Sie den Netzstecker in eine Steckdose. - Seite 29 Wählen Sie die Quelle mit der POWER SOURCE-Tasten Taste am Projektor aus. SOURCE SOURCE (zur Quellenauswahl) Über die Quellen Mit dieser Option wählen Sie S-Video S-Video als Eingangsquelle. ENTER Mit dieser Option wählen Sie Video Composite-Video als SOURCE MENU EXIT Eingangsquelle.
-
Seite 30: Menüs Verwenden
Menüs verwenden In den Menübildschirmen können Sie die POWER Bild- und Projektoreinstellungen MENU-Taste SOURCE anpassen. Auf folgende Weise können Sie über den Projektor oder über die SOURCE MENU Fernbedienung mit den Menüs arbeiten. ENTER ENTER MENU EXIT USER MEMORY ASPECT MENU MENU-Taste GAMMA... -
Seite 31: Menüelemente Im Osd-Menü (Bildschirmmenü)
Menüelemente im OSD-Menü (Bildschirmmenü) In der folgenden Liste finden Sie sämtliche Elemente, die Sie am Projektor einstellen können. Optionen Weißverstärkung EIN/AUS Bild Helligkeit -50 bis +50 Kontrast -50 bis +50 ÖKO-Modus EIN/AUS Farbe -64 bis +64 Auto-Abschaltung EIN/AUS Farbton -64 bis +64 Quellenauswahl Manuell/Auto Sehr weich, Weich, Normal,... -
Seite 32: Osd-Menüs (Bildschirmmenüs)
OSD-Menüs (Bildschirmmenüs) Bild-Menü Element Beschreibung Vorgabe Mit den Tasten stellen Sie die Helligkeit ein. Helligkeit Mit den Tasten stellen Sie den Kontrast ein. Kontrast Mit den Tasten stellen Sie die Farbintensität ein. Farbe Mit den Tasten passen Sie den Video-Farbton an. Farbton Mit der Taste verstärken Sie den Grünanteil des Bildes. -
Seite 33: Layout-Menü
Layout-Menü Element Beschreibung Mit den Tasten schalten Sie die Anzeigeformate um. Hier können Sie zwischen 4:3, 16:9, LetterBox und Original wählen. • Die Auflösung hängt vom Eingangssignal ab • 4:3-Eingangssignale werden an die Anzeigehöhe angepasst • Die Breite wird zur Beibehaltung des 4:3-Bildseitenverhältnisses angepasst •... - Seite 34 Mit den Tasten können Sie Verzerrungen des projizierten Bildes korrigieren. Hinweis: • Trapezverzerrungen treten auf, wenn das Bild in einem Winkel, also nicht exakt senkrecht zur Projektionsfläche projiziert wird. • Die Funktion zur Korrektur von Trapezverzerrungen wird H-Trapez Trapezkorrektur (auch: Trapezentzerrung) genannt. •...
-
Seite 35: Bildanzeigemodus Wählen
Bildanzeigemodus wählen VIDEO Letterbox 16:9 Original 480i 640 x 480i 480p 640 x 480p 576i 768 x 576i Für 4:3- 576p 768 x 576 1280 x 720 1280 x 720 768 x 576p Bildseitenverhältnis NTSC 640 x 480 768 x 576 SECAM 768 x 576 480p... - Seite 36 COMPUTER 16:9 Original VGA (640 x 480) 960 x 720 1280 x 720 640 x 480 SVGA (800 x 600) 960 x 720 1280 x 720 800 x 600 Für 4:3- Bildseitenverhältnis XGA (1024 x 768) 960 x 720 1280 x 720 1024 x 768 SXGA (1280 x 1024) 960 x 720...
-
Seite 37: Optionen-Menü
Optionen-Menü Element Beschreibung Mit dieser Option passen Sie die Weiß-Darstellung an: hellweiß oder dunkler. Mit den Tasten schalten Sie die Weißverstärkung des Bildes ein und aus. Hier können Sie EIN oder AUS wählen. Weißverstärkung • EIN: Hebt helle Bildelemente hervor. •... - Seite 38 Element Beschreibung Mit dieser Funktion können Sie den Typ unterschiedlicher Videoquellen festlegen: Film, Interlace- Standbild und Interlace-Video. Je nach Typ werden unterschiedliche Algorithmen angewandt. Mit den Tasten wählen Sie den De-Interlace-Modus. • DCTI: Diese Funktion kann die Videodarstellung verbessern, indem Videoflanken durch Flanken mit steilerem Anstieg und Abfall ersetzt werden.
-
Seite 39: Eingangsquelle-Menü
Eingangsquelle-Menü Im Hauptmenü wählen Sie “Eingangsquelle” mit den Tasten aus. Danach drücken Sie die Taste zur Bestätigung. ENTER Hinweise • Wenn kein Signal empfangen wird, wird “Suchen” angezeigt. • Wenn Sie “Auto” als Eingangsquelle wählen, wird die richtige Eingangsquelle automatisch ausgewählt. Sprache-Menü... -
Seite 41: Anhang
Anhang... -
Seite 42: Wartung
Wartung Projektor reinigen Ziehen Sie grundsätzlich den Netzstecker, bevor Sie den Projektor reinigen. Meiden Sie aggressive Mittel wie Benzin oder Verdünnung; solche Mittel können das Gehäuse und das Bedienfeld stark beschädigen. Verwenden Sie keine leicht flüchtigen Mittel (z. B. Insektensprays) in der Nähe des Projektors. Lassen Sie keinerlei Gummi- oder Plastikgegenstände über längere Zeit mit dem Projektor in Berührung kommen;... -
Seite 43: Über Die Lampe
Über die Lampe Die Projektorlampe verfügt über eine Lebensdauer von etwa 2000 Stunden. Damit die Lampe über diesen Zeitraum funktionieren kann, müssen Sie stets für eine ausreichende Belüftung des Gerätes sorgen. Setzen Sie den Projektor keinen unnötigen Vibrationen aus, damit die Lampe nicht beschädigt wird. -
Seite 44: Lampe Entfernen Und Austauschen
Lampe entfernen und austauschen Zum Austauschen der Lampe halten Sie sich an die folgenden Anweisungen. • Nehmen Sie die Lampeneinheit am Griff heraus. Berühren Sie weder das Glas der Lampe noch die Innenseite des Projektors. • Damit Sie sich nicht verletzen und die Lampe nicht beschädigen, halten Sie sich exakt an die nachstehenden Schritte. -
Seite 45: Lampentimer Zurücksetzen
4. Entfernen Sie die Lampeneinheit. • Lösen Sie die Schrauben, die die Lampeneinheit halten. Fassen Sie die Lampeneinheit am Griff und ziehen Sie sie in Pfeilrichtung heraus. 5. Setzen Sie die neue Lampeneinheit ein. • Schieben Sie die Lampeneinheit fest in das entsprechende Fach ein. Drehen Sie die Halteschrauben ein. •... -
Seite 46: Pinbelegungen
Pinbelegungen DVI-D-Anschluss: 25-polig • DVI-Digitaleingang Pin Nr. Signal Pin Nr. Signal T.M.D.S-Daten 2- Hot Plug-Erkennung T.M.D.S-Daten 2+ T.M.D.S-Daten 0– 24 23 18 17 T.M.D.S-Daten 2- T.M.D.S-Daten 0+ Schirmung Nicht verbunden T.M.D.S-Daten 0- Schirmung Nicht verbunden Nicht verbunden DDC-Takt Nicht verbunden DDC-Daten T.M.D.S-Takt- Abschirmung... -
Seite 47: Computer-Kompatibilitätstabelle
Computer-Kompatibilitätstabelle Computer • Multi-Signalunterstützung Horizontalfrequenz: 25 – 75 kHz, Vertikalfrequenz: 50 – 85 Hz, Pixeltakt: 25 – 108 MHz • Kompatibel mit Sync-bei-Grün und Composite-Sync-Signalen • XGA-kompatibel mit erweiterter intelligenter Komprimierung Folgende Modi sind VESA-konform. Allerdings unterstützt Ihr Projektor auch Signale, die nicht VESA-konform sind. -
Seite 48: Video-Kompatibilitätstabelle
Video-Kompatibilitätstabelle H-Freq. V-Freq. Comp. 1- Comp. 2- S-Video- Comp.- Auflösung Unterstütz Unterstütz (kHz) (Hz) Unterst. Unterst. Unterst. Unterst. SD-Video NTSC 640x480i 15,73 59,94/60 768x576i 15,63 SECAM 768x576i 15,63 NTSC-4.43 PAL-M PAL-N NTSC-J PAL-60 NTSC-50 ED TV 480p 720x480p 31,5 59,94/60 576p 720x576p 31,3... -
Seite 49: Problemlösung
Problemlösung Problem Prüfen Netzkabel ist nicht angeschlossen, Netzstecker ist nicht eingesteckt. Batterien der Fernbedienung sind erschöpft. Projektor läuft nicht an Falscher Eingangsmodus ausgewählt. Kabel wurden nicht richtig an der Rückseite des Projektors angeschlossen. Externes Gerät ist nicht eingeschaltet. Kein Bild Am Videogerät wurde das Videosignalformat nicht richtig eingestellt. -
Seite 50: Technische Daten
NTSC 3.58 / NTSC 4.43 / PAL / PAL-M / PAL-N / PAL 60 / SECAM / SDTV-480i/576i, EDTV-480p/576p, HDTV-720p/1080i Abmessungen PD7130: 445 mm x 420 mm x 180 mm (B x L x H) PD7150: 445 mm x 420 mm x 180 mm... -
Seite 51: Abmessungen
Abmessungen PD7130 Seitenansicht Ansicht von oben Seitenansicht Ansicht von vorne 420mm (16.5") Ansicht von unten M4*9 M4*9 M4*9 M4*9 101.8mm (4") 58.3mm (2.3") - Seite 52 PD7150 Seitenansicht Ansicht von oben Seitenansicht Ansicht von vorne 420mm (16.5") Ansicht von unten M4*9 M4*9 M4*9 M4*9 101.8mm (4") 58.3mm (2.3")
- Seite 53 Geschäftszeiten: Montag bis Freitag, 8 - 20 Uhr östlicher Zeit, 1 bis 13 Uhr MEZ © 2006 Planar Systems, Inc. Planar ist eine eingetragene Marke der Planar Systems, Inc. Andere Marken und Namen sind Eigentum ihrer jeweiligen Inhaber. Die technischen Angaben in diesem Dokument können sich ohne Vorankündigung ändern.
