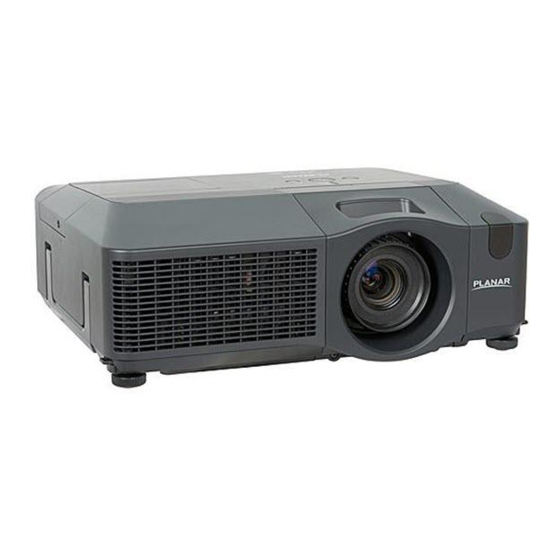

- Seite 1 PR9020 LCD Projektor Bedienungsanleitung Benutzerhandbuch www.planar.com...
-
Seite 2: Registrieren Sie Heute Gleich Ihre Planar-Produkte
Informationen besuchen Sie bitte die Website http://WWW.LAMPRECYCLE.ORG. Registrieren Sie heute gleich Ihre Planar-Produkte Vielen Dank, dass Sie sich für Planar entschieden haben. Registrieren Sie bitte heute gleich Ihr Planar-Produkt, um sicherzustellen, dass Sie alle Vorteile von Ihrem Planar- Produkt und Serviceleistungen erhalten. Besuchen Sie unsere Website, um Ihr Produkt unter http://www.planar.com/support/product_registration.html zu registrieren. -
Seite 3: Über Dieses Handbuch
Vielen Dank, dass Sie diesen Projektor erworben haben. WARNUNG ►Ehe Sie das Gerät benutzen, lesen Sie die "Bedienungsanleitung" und dieses Handbuch sorgfältig, um zu gewährleisten, dass Sie die Funktion des Gerätes verstanden haben. Verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz. Über dieses Handbuch In dieser Anleitung werden verschiedene Symbole verwendet. -
Seite 4: Inhaltsverzeichnis
Inhalt Inhalt Über dieses Handbuch . . . . . . . 1 (EINF. MENÜ Fortsetzung) ..25) , f- Inhalt . . . . . . . . . . . . . . . . . . . . . 2 elligkeit ontrast arBe... -
Seite 5: Projektormerkmale
Projektormerkmale / Vorbereitungen Projektormerkmale Dieser Projektor dient zum Projizieren verschiedener Bildsignale auf eine Projektionsfläche. Dieser Projektor erfordert nur minimalen Platz zur Aufstellung und erzielt selbst aus kurzem Abstand große Bilder. Vorbereitungen Lieferumfang Bitte lesen Sie "Lieferumfang" in der "USER'S GUIDE", die ein gedrucktes Handbuch ist. -
Seite 6: Teilebezeichnungen
Teilebezeichnungen Teilebezeichnungen Projektor HEISS! (1) Lautsprecher (x 4) (37). (2) Scharfstellring (19) (20) (3) Zoomring (19) (11) (4) Lampenabdeckung (60) Die Lampeneinheit ist im Inneren. (15) (5) Deckel für Objektivregler (19) HEISS! (6) Horizontaler Objektivregler (19) (12) (7) Vertikaler Objektivregler (19) (14) (8) Frontabdeckung (9) (11) -
Seite 7: Bedienfeld
Teilebezeichnungen Bedienfeld (1) Taste STANDBY/ON (16) (2) Taste MENU (23) Besteht aus vier Cursortasten. (3) Taste INPUT (17) (4) Anzeige POWER (16) (5) Anzeige TEMP (67) (6) Anzeige LAMP (67) SD CARD AUX I/O DC 5V 0.5A RGB1 HDMI VIDEO AUDIO IN 1 RGB2 AUDIO IN 2... -
Seite 8: Fernbedienung
Teilebezeichnungen Fernbedienung LASER (1) Laser-Zeiger (13) INDICATOR STANDBY/ON VIDEO Gibt einen gebündelten Strahl aus. (2) LASER INDICATOR (13) (3) Taste LASER (13) (17) (4) Taste STANDBY/ON (16) BLANK LASER (5) Taste VOLUME (17) (26) (6) Taste MUTE (17) (7) Taste VIDEO (18) (11) (27) (8) Taste RGB (17) -
Seite 9: Einrichten
Einrichten Einrichten Stellen Sie den Projektor entsprechend der Umgebung und dem Verwendungszweck auf. WARNUNG ►Stellen Sie den Projektor in einer stabilen, waagerechten Position auf. Durch Herunterfallen oder Umkippen des Projektors können Verletzungen und/ oder Schäden am Projektor verursacht werden. Verwendung eines beschädigten Projektors kann zu Bränden und/oder elektrischen Schlägen führen. -
Seite 10: Anordnung
Einrichten Anordnung Die Bildgröße und den Projektionsabstand können Sie in den unten stehenden Abbildungen und Tabellen ablesen. Die in der Tabelle enthaltenen Werte beziehen sich auf ein Bildschirmbild mit maximaler Größe : 1024×768 (a) Projektionsflächengröße (diagonal) (b) Projektionsabstand (±10%) (c) Projektionshöhe (±10%), wenn die vertikale Objektivverschiebung (19) ganz nach oben gestellt ist. Auf einer horizontalen Oberfläche (c) nach oben... -
Seite 11: Ausrichten Des Projektors Über Die Einstellfüße
RGB1 RGB2 M1-D Einrichten VIDEO Ausrichten des Projektors über die Einstellfüße Wenn der Aufstellungsort des Projektors leicht nach rechts/links geneigt ist, verwenden Sie REMOTE CONTROL die Nivellierfüße zur horizontalen Ausrichtung des Projektors. AUDIO S-VIDEO (3.5Φ) CONTROL Mit den Nivellierfüßen kann der Projektor auch geneigt werden, um in AUDIO IN 3 AUDIO IN 4 einem geeigneten Winkel auf die Projektionsfläche zu projizieren, wobei... -
Seite 12: Anschließen Der Geräte
Einrichten Anschließen der Geräte Vor dem Anschließen lesen Sie bitte die Bedienungsanleitungen aller angeschlossenen Geräte und dieses Produkts. Vergewissern Sie sich, dass alle anzuschließenden Geräte geeignet sind, und legen Sie die erforderlichen Leitung bereit. Beachten Sie die folgenden Abbildungen beim Anschließen. AUDIO OUT RGB OUT AUDIO OUT... -
Seite 13: Informationen Zur Plug & Play-Funktionalität
Einrichten Anschließen der Geräte (Fortsetzung) HINWEIS • Lesen Sie vor dem Anschließen die Bedienungsanleitungen aller anzuschließenden Geräte durch und stellen Sie sicher, dass die Geräte für den Anschluss an dieses Produkt geeignet sind. Vor dem Anschließen an einen PC prüfen Sie den Signalpegel, den Signaltakt und die Auflösung. - Wenden Sie sich unbedingt an den Netzadministrator. -
Seite 14: Stromversorgung Anschließen
Einrichten Stromversorgung anschließen Schließen Sie das Netzleitung an den AC-Stecker des Projektors an. Stecken Sie den Stecker des Netzleitungs in die Steckdose, so dass auch dieser festsitzt. Netzanschluss Anschluss für Netzleitung an die Stromversorgung WARNUNG ►Seien Sie besonders vorsichtig, wenn Sie das Netzleitung anschließen. Ist die Stromversorgung nicht korrekt angeschlossen, so besteht Brand- und/oder Stromschlaggefahr. -
Seite 15: Fernbedienung
Fernbedienung Fernbedienung Laser-Zeiger Diese Fernbedienung hat einen Laserpointer anstelle eines Fingers oder Stabs. Beim Drücken der Taste LASER wird der Laserstrahl ausgelöst und die LASER INDICATOR leuchtet. LASER INDICATOR Taste LASER WARNUNG ►Der Laserzeiger der Fernbedienung wird anstelle eines Fingers oder Zeigestocks verwendet. -
Seite 16: Über Das Fernbedienungssignal
Fernbedienung Über das Fernbedienungssignal Die Fernbedienung spricht die Fernbedienungssensoren des Projektors an. Dieser Projektor verfügt über drei Fernbedienungssensoren, auf der Vorderseite, oben und auf der Rückseite. Die Sensoren können jeweils über die Option “FERNB. EMPF.” der Option SERVICE im Menü OPT. aktiviert oder deaktiviert werden. (46). Jeder Sensor erfasst das Signal innerhalb des folgenden Bereichs, wenn der Sensor aktiv ist. -
Seite 17: Verwendung Als Leitung-Fernbedienung
AC IN Fernbedienung Verwendung als Leitung-Fernbedienung Die mitgelieferte Fernbedienung fungiert als Leitung-Fernbedienung, RGB1 RGB2 M1-D wenn der Leitung-Steueranschluss unten an der Fernbedienung mit VIDEO AUDIO IN 1 AUDIO IN 2 dem REMOTE CONTROL-Anschluss an der Projektorrückseite über REMOTE CONTROL AUDIO ein Audioleitung (Stereo-Leitung mit 3,5 mm-Ministecker) verbunden S-VIDEO (3.5Φ) -
Seite 18: Gerät Ein/Aus
Gerät ein/aus Gerät ein/aus Taste STANDBY/ON POWER - Anzeige Einschalten des Geräts Prüfen Sie, ob das Netzleitung ordnungsgemäß und fest im Projektor und in der Steckdose eingesteckt ist. Entfernen Sie die Objektivkappe, und stellen Sie den Stromschalter auf die Position ON (markiert mit" I"). Die Netzanzeige leuchtet ständig orangefarben (67). -
Seite 19: Betriebszustand
BLANK LASER Betriebszustand LASER INDICATOR Betriebszustand STANDBY/ON VIDEO ASPECT Einstellen der Lautstärke ENTER PUSH Drücken Sie die VOLUME-Taste an der Fernbedienung. PAGE UP PAGE DOWN Ein Dialog erscheint im Bild, um bei der Einstellung der Lautstärke zu helfen. BLANK LASER MENU RESET Verwenden Sie die Cursortasten ▲/▼... -
Seite 20: Suchen Eines Eingangssignals
Betriebszustand LASER INDICATOR Ein Eingangssignal wählen (Fortsetzung) STANDBY/ON VIDEO LASER INDICATOR Drücken Sie die VIDEO-Taste an der Fernbedienung zum STANDBY/ON VIDEO Wählen eines Eingangsanschlusses für das Video-Signal. Bei jedem Drücken der Taste schaltet der Projektor seinen BLANK LASER Video-Anschluss um wie folgt. COMPONENT (Y, C ) ... -
Seite 21: Einstellen Von Zoom Und Fokus
Betriebszustand Einstellen von Zoom und Fokus Scharfstellring Zoomring Verwenden Sie den Zoomring zur Einstellung der Projektionsflächengröße. Verwenden Sie den Scharfstellring zum Oberseite Scharfstellen des Bildes. Einstellung der Objektivverschiebung OBEN Verwenden Sie den vertikalen Objektivregler zum Objektivverschiebungsdeckel LASER Verschieben des Bildes nach oben oder unten. INDICATOR UNTEN STANDBY/ON... -
Seite 22: Einstellung Der Position
BLANK LASER Betriebszustand Einstellung der Position ASPECT Drücken Sie die POSITION-Taste an der Fernbedienung. ENTER PUSH Die Anzeige "STAND" erscheint im Bildschirm. PAGE UP PAGE DOWN LASER INDICATOR MENU RESET Verwenden Sie die Cursortasten ▲/▼/◄/► zur Einstellung der Bildposition. STANDBY/ON VIDEO Um den Vorgang zurückzusetzen, drücken Sie die RESET- POSITION... -
Seite 23: Verwenden Der Vergrößerungsfunktion
Betriebszustand ASPECT ENTER PUSH Verwenden der Vergrößerungsfunktion PAGE UP PAGE DOWN Drücken Sie die ON-Taste von MAGNIFY auf der Fernbedienung. MENU RESET Die Anzeige VERGRÖßERN erscheint auf der Projektionsfläche und POSITION AUTO der Projektor geht in den VERGRÖßERN Modus. Wird die Taste ON MAGNIFY MY BUTTON VOLUME... -
Seite 24: Kurzzeitiges Schwarzabtasten Des Bildschirms
Betriebszustand LASER INDICATOR STANDBY/ON VIDEO Kurzzeitiges Schwarzabtasten des Bildschirms Drücken Sie die BLANK-Taste an der Fernbedienung. Der Schwarzabtastungsbildschirm erscheint anstelle des Bildschirm-Eingangssignals. Siehe Option BLANK im Menü BLANK LASER BILDSCHIRM (38). Drücken Sie die BLANK-Taste zum Verlassen des Schwarzabtast- Bildschirms und Zurückstellen auf Eingangssignal-Bildschirm. ●... -
Seite 25: Verwendung Der Menüfunktion
Betriebszustand LASER INDICATOR STANDBY/ON VIDEO Verwendung der Menüfunktion Dieser Projektor hat die folgenden Menüs: BILD, ABBILDUNG, EINGB, SETUP, AUDIO, BILDSCHIRM, OPT., NETZWERK und EINF. MENÜ. Das EINF. MENÜ besteht aus häufig verwendeten Funktionen. Die BLANK LASER weiteren Menüs werden nach Zweck kategorisiert und sind über das Erweiterte Menü zugänglich. Jedes dieser Menüs wird auf gleiche Weise bedient. -
Seite 26: Einf. Menü
EINF . MENÜ EINF. MENÜ Im EINF. MENÜ können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲ /▼ am Projektor oder an der Fernbedienung. Dann verfahren Sie entsprechend der folgenden Tabelle. Element Beschreibung Mit den Tasten ◄/►... -
Seite 27: (Einf. Menü Fortsetzung)
EINF . MENÜ EINF. MENÜ (Fortsetzung) Element Beschreibung Passen Sie die Helligkeit mit den ◄/► -Tasten an. HELLIGKEIT Siehe Option HELLIGKEIT im Menü BILD (26). Passen Sie den Kontrast mit den ◄/► -Tasten an. KONTRAST Siehe Option KONTRAST im Menü BILD (26). Passen Sie die Gesamtfarbe mit den ◄/►... -
Seite 28: Menü Bild
Menü BILD Menü BILD Im Menü BILD können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste ► am Projektor oder der Fernbedienung oder die ENTER-Taste an der Fernbedienung zum Ausführen der Menüoption. - Seite 29 Menü BILD Menü BILD (Fortsetzung) Element Beschreibung Wählen Sie eine Farbtemperatur mit den Tasten ▲/▼. HOCH VORGABE � HOCH INDIVIDU. � MITTEL VORGABE � MITTEL INDIVIDU. NIEDRIG VORGABE � NIEDRIG INDIVIDU. � HOCH-HELL-1 VORGABE � HOCH-HELL-1 INDIVIDU. HOCH-HELL-2 VORGABE � HOCH-HELL-2 INDIVIDU. Zum Einstellen von INDIVIDU.
- Seite 30 Menü BILD Menü BILD (Fortsetzung) Element Beschreibung Mit den Cursortasten ▲/▼ wird die aktive Blendensteuerung umgestellt. PRÄSENT. ó THEATER ó AUS Merkmal Die aktive Blende zeigt das beste Bild für sowohl PRÄSENT. AKTI. BLENDE helle als auch dunkle Szenen. Die aktive Blende zeigt das beste Theater-Bild THEATER für sowohl helle als auch dunkle Szenen.
-
Seite 31: Menü Abbildung
Menü ABBILDUNG Menü ABBILDUNG Im Menü ABBILDUNG können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste ► am Projektor oder der Fernbedienung oder die ENTER-Taste an der Fernbedienung zum Fortfahren. - Seite 32 Menü ABBILDUNG Menü ABBILDUNG (Fortsetzung) Element Beschreibung Passen Sie die horizontale Phase zur Verringerung des Bildschirmflackerns mit den ▲/▼ -Tasten an. Rechts ó Links H-PHASE • Diese Option ist nur für ein RGB-Signal oder ein Component- Videosignal verfügbar. (außer 525i (480i), 625i (576i) und SCART RGB Eingang über den COMPONENT-Anschluss) Passen Sie die horizontale Größe mit den ▲/▼...
-
Seite 33: Menü Eingb
Menü EINGB Menü EINGB Im Menü EINGB können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste ► am Projektor oder der Fernbedienung oder die ENTER-Taste an der Fernbedienung zum Fortfahren. -
Seite 34: Videoformat
Menü EINGB Menü EINGB (Fortsetzung) Element Beschreibung Wählen Sie eine Funktion für den COMPONENT-Anschluss (y, c ) mit den Tasten ▲/▼. COMPONENT ó SCART RGB Wenn SCART RGB ausgewählt ist, fungieren die COMPONENT (y, c )- und VIDEO-Anschlüsse als SCART RGB-Anschluss. Ein SCART- Adapter oder SCART-Leitung ist für einen SCART RGB Eingang zum Projektor erforderlich. -
Seite 35: Frame Lock
Menü EINGB Menü EINGB (Fortsetzung) Element Beschreibung Stellen Sie die Bildsperre für jeden Anschluss ein oder aus. (1) Wählen Sie einen der folgenden Anschlüsse mit den ▲/▼ Tasten. RGB1 ó RGB2 ó HDMI ENDE (2) Schalten Sie die Bildsperr-Funktion mit den ◄/►... -
Seite 36: Menü Eingb
Menü EINGB Menü EINGB (Fortsetzung) Element Beschreibung Die Auflösung für die RGB1- und RGB2-Eingangssignale kann an diesem Projektor eingestellt werden. (1) Wählen Sie im Menü EINGB. die Option AUFLÖSUNG mit den Tasten ▲/▼ und drücken Sie die Taste ►. Dann wird das Menü AUFLÖSUNG angezeigt. (2) Im Menü... -
Seite 37: Menü Setup
Menü SETUP Menü SETUP Im Menü SETUP können die in der Tabelle aufgeführten Funktionen ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste ► am Projektor oder der Fernbedienung oder die ENTER-Taste an der Fernbedienung zum Ausführen der Menüoption. - Seite 38 Menü SETUP Menü SETUP (Fortsetzung) Element Beschreibung Mit den Tasten ▲/▼ wird die horizontale Trapezverzerrung korrigiert. Rechten Teil der Abbildung verkleinern ó Linken Teil der Abbildung verkleinern • Der Einstellbereich dieser Funktion ist je nach Art der Eingangssignale unterschiedlich. Bei manchen Eingangssignalen kann es sein, dass diese Funktion nicht korrekt funktioniert. •...
-
Seite 39: Audio-Menü
AUDIO-Menü AUDIO-Menü Im Menü AUDIO können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste ► am Projektor oder der Fernbedienung oder die ENTER-Taste an der Fernbedienung zum Fortfahren. -
Seite 40: Menü Bildschirm
Menü BILDSCHIRM Menü BILDSCHIRM Im Menü BILDSCHIRM können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste ► am Projektor oder der Fernbedienung oder die ENTER-Taste an der Fernbedienung zum Fortfahren. - Seite 41 Menü BILDSCHIRM Menü BILDSCHIRM (Fortsetzung) Element Beschreibung Verwenden Sie die Tasten ▲/▼ , um auf den Modus der Startanzeige umzuschalten.Der START-Bildschirm wird angezeigt, wenn ein unzureichendes bzw. kein Signal erkannt wird. Mein Bild ó ORIGINAL ó AUS Merkmal Der Bildschirm kann durch die Option Mein Bild Mein Bild registriert werden (40).
- Seite 42 Menü BILDSCHIRM Menü BILDSCHIRM (Fortsetzung) Element Beschreibung Diese Option erlaubt es Ihnen, ein Bild zur Verwendung als Abbildung für Mein Bild festzuhalten, das als BLANK-Bildschirm und START- Bildschirm verwendet werden kann. Zeigen Sie die festzuhaltende Abbildung an, bevor Sie das folgende Verfahren ausführen. 1.
-
Seite 43: Quellen Name
Menü BILDSCHIRM Menü BILDSCHIRM (Fortsetzung) Element Beschreibung Mit den Tasten ▲/▼ wird die Meldungsfunktion aus-/eingeschaltet. EIN ó AUS Wurde EIN gewählt, so funktioniert die folgende Meldungsfunktion. “AUTOMATISCHE EINSTELLUNG LÄUFT ” während der automatischen Einstellung “KEIN EINGANGS SIGNAL” “SYNC AUSSER BEREICH” “Suchen..”... -
Seite 44: Menü Opt
Menü OPT . Menü OPT. Im Menü OPT. können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste ► am Projektor oder der Fernbedienung oder die ENTER-Taste an der Fernbedienung zum Fortfahren, ausgenommen für die Optionen LAMPENZEIT und FILTER- TIMER. - Seite 45 Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung Mit den Tasten ▲/▼ wird die Zeit zum automatischen Countdown zum Ausschalten des Projektors eingestellt. Lang (max. 99 Minuten) ó Kurz (min. 0 Minuten = AUS) Wenn die Zeit auf einen Wert von 0 gesetzt wird, wird der Projektor nicht automatisch ausgeschaltet.
-
Seite 46: Meine Taste
Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung Mit dieser Option wird eine der folgenden beiden Funktionen zu MY BUTTON 1 und 2 an der Fernbedienung zugewiesen (6). Wählen Sie 1 oder 2 im Menü MEINE TASTE, indem Sie die Taste ◄/► zuerst verwenden. Weisen Sie denn mit den Tasten ▲/▼... -
Seite 47: Filtermeldung
Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung AUTO EINST. Mit den Tasten ▲/▼ wird einer der Modi gewählt. Wird AUS gewählt, so ist die automatische Einstellfunktion deaktiviert. FEIN ó SCHNELL ó AUS FEIN: Feiner Einstellung einschließlich Einstellen der H. GR. SCHNELL: Schnellere Einstellung, Einstellen der H.GR. -
Seite 48: Tastensperre
Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung TASTENSPERRE Mit den Tasten ▲/▼ wird die Tastenperre aus-/eingeschaltet. Wenn EIN ausgewählt ist, funktionieren die Tasten am Projektor nicht, mit Ausnahme der STANDBY/ON-Taste. EIN ó AUS • Bitte verwenden um versehentliche Bedienung zu vermeiden. Diese Funktion hat keine Wirkung auf die Fernbedienung. -
Seite 49: Passwort Eingeben
Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung Dieser Projektor ist mit Sicherheitsfunktionen ausgestattet. Benutzerregistrierung ist vor der Verwendung der Sicherheitsfunktionen erforderlich. Einzelheiten erfahren Sie von Ihrem Fachhändler. 1. Sicherheitsfunktionen benutzen 1.1 PASSWORT eingeben 1.1-1 Verwenden Sie die Tasten ▲/▼ im Menü OPT., um SICHERHEIT zu wählen, und drücken Sie die Taste ►. -
Seite 50: Wenn Sie Ihr Passwort Vergessen Haben
Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung 1.3 Wenn Sie Ihr PASSWORT vergessen haben 1.3.-1 Gehen Sie wie unter 1.1.-1 beschrieben vor, um das FELD PASSWORT EINGEBEN anzuzeigen. 1.3.-2 Während das FELD PASSWORT EINGEBEN erscheint, halten Sie die Taste RESET drei Sekunden lang gedrückt oder halten Sie die Tasten INPUT und ►... -
Seite 51: Passwort Ausschalten
Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung 2.2-4 Führen Sie den Cursor zur ganz rechten Stelle im FELD PASSWORT ERNEUT und drücken dann die Taste ►. Das Feld PASSWORT erscheint jetzt etwa 20 Sekunden lang. Notieren Sie das PASSWORT während dieser Zeit. FELD PASSWORT Durch Drücken der ENTER-Taste auf der Fernbedienung NOTIEREN... -
Seite 52: Funktion Pin Sperre Ausschalten
Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung 3.1-3 Geben Sie einen 4-teiligen PIN-Code mit den Tasten ▲/▼/◄/► RGB und INPUT ein. Das FELD PIN- CODE ERNEUT EINGEBEN erscheint. Geben Sie den gleichen PIN-Code erneut ein. Damit wird die PIN Code- PIN-Feld Registrierung abgeschlossen. -
Seite 53: Bewegungsdetektor-Funktion Einschalten
Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung 4. Verwenden der Bewegungsdetektor-Funktion Während die Bewegungsdetektor-Funktion eingeschaltet ist, kann die folgende Reaktion eintreten, wenn der Projektor mit dem Netzschalter eingeschaltet wird. • Der unten gezeigte Bewegungsdetektor-Alarm kann erscheinen, wenn der Projektor bewegt oder neu aufgestellt wurde. •... -
Seite 54: Bewegungsdetektor Ausschalten
Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung 4.3 Bewegungsdetektor ausschalten 4.3-1 Gehen Sie wie unter 4.1-1 beschrieben vor, um das Menü BEWEGUNGS DETEKTOR ein/aus anzuzeigen. 4.3-2 Wählen Sie AUS, um das Feld PASSWORT EINGEBEN (groß) anzuzeigen. Geben Sie das registrierte PASSWORT ein und es wird wieder das Menü... -
Seite 55: Mein Text Anzeigen
Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung 5.2 MEIN TEXT anzeigen (1) Wählen Sie mit den Tasten ▲/▼ im Menü SICHERHEIT die Option MEIN TEXT ANZEIGEN und drücken Sie dann Menü MEIN TEXT die Taste ► oder die ENTER-Taste, um das Menü MEIN ANZEIGEN ein/aus TEXT ANZEIGEN EIN/AUS anzuzeigen. - Seite 56 Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung 5.3-3 MEIN TEXT PASSWORT ausschalten (1) Gehen Sie wie unter 5.3-1 beschrieben vor, um das Menü MEIN TEXT PASSWORT ein/aus anzuzeigen. (2) Wählen Sie AUS, um das Feld PASSWORT EINGEBEN (groß) anzuzeigen. Geben Sie das registrierte Feld PASSWORT PASSWORT ein, und der Bildschirm schaltet auf das EINGEBEN (groß)
-
Seite 57: Menü Netzwerk
Menü NETZWERK Menü NETZWERK Falsche Netzwerkeinstellungen an diesem Projektor können Netzwerkprobleme verursachen. Verständigen Sie deshalb Ihren Netzwerkadministrator vor dem Anschluss an einen vorhandenen Zugangspunkt in Ihrem Netzwerk. Wählen Sie "NETZWERK" aus dem Hauptmenü, um auf die folgenden Funktionen zuzugreifen. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste ►... - Seite 58 Menü Netzwerk Menü NETZWERK (Fortsetzung) Element Beschreibung Verwenden Sie die Tasten ▲/▼/◄/► zur Eingabe der IP-ADRESSE. Diese Funktion kann nur genutzt werden, wenn DHCP auf AUS gestellt ist. ADRESSE • Die IP-ADRESSE ist die Zahl, die den Projektor im Netzwerk identifiziert. Sie können nicht zwei Geräte mit der gleichen IP-ADRESSE im gleichen Netzwerk haben.
-
Seite 59: Projektor Name
Menü NETZWERK Menü NETZWERK (Fortsetzung) Element Beschreibung (1) Verwenden Sie die Tasten ▲/▼ im Menü NETZWERK, um PROJEKTOR NAME zu wählen, und drücken Sie die Taste ►. Der Dialog PROJEKTOR NAME wird angezeigt. (2) Der aktuell für PROJEKTOR NAME eingegebene Text wird in den ersten drei Zeilen angezeigt. - Seite 60 Menü NETZWERK Menü NETZWERK (Fortsetzung) Element Beschreibung Durch Wahl dieser Option wird das e-SHOT-Menü aufgerufen. Das Softwareprogramm "PJTransfer" wird zum Speichern von Bildern auf dem Projektor benötigt. Wählen Sie mit den Tasten ▲/▼ ein e-SHOT Standbild ( e-SHOT-Anzeige (Standbildübertragung) im Bedienungsanleitung - Netzleitfaden) und drücken Sie die ►- oder ENTER-Taste, um das Bild anzuzeigen.
- Seite 61 Menü NETZWERK Menü NETZWERK (Fortsetzung) Element Beschreibung Wenn Sie diese Option wählen, wird das Dialogfeld NETZWERK -INFORMAT.- zur Bestätigung der Netzwerkeinstellungen angezeigt. INFORMAT. • Der PROJEKTOR NAME wird angezeigt. • Nichts (Leerstelle) erscheint im Feld "PROJEKTOR NAME", bis Sie den Gegenstand einrichten (57). •...
-
Seite 62: Wartung
Wartung Wartung Lampe Eine Lampe hat eine begrenzte Produktlebensdauer. Bei Verwendung der Lampe über längere Zeit besteht die Gefahr, dass die Bilder dunkler werden oder der Farbton schlecht wird. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer habe. Es kann vorkommen, dass einige von ihnen ausbrennen, wenn sie gerade ausgetauscht wurden. Bereitstellung einer neuen Lampe und früher Austausch werden empfohlen. -
Seite 63: Lampenwarnung
Wartung Lampe (Fortsetzung) Lampenwarnung HOHE TEMPERATUR HOCHDRUCK HOCHSPANNUNG WARNUNG ►Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet. Die Lampe kann mit einem lauten Knall platzen oder ausbrennen, wenn Sie Erschütterungen ausgesetzt, verkratzt oder, wenn Sie heiß ist, angefasst wird. Außerdem kann dies geschehen, wenn sie abgenutzt ist. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer habe. -
Seite 64: Luftfilter
Wartung Luftfilter Bitte prüfen und reinigen Sie den Luftfilter regelmäßig. Wenn der Luftfilter durch Staub o.ä. verstopft wird, steigt die Innentemperatur an, was zu Bränden, Durchbrennen und/ oder Fehlfunktionen am Projektor führen kann. Wenn die Anzeigen oder eine Meldung zum Reinigen des Luftfilters auffordern, muss diese so bald wie möglich befolgt werden. Beachten Sie, dass sich der Projektor ausschalten kann, wenn er sich überhitzt. - Seite 65 Wartung Luftfilter (Fortsetzung) Schalten Sie den Projektor ein, und setzen Sie die Filterzeit mit der Funktion FILTER-TIMER im EINF. MENÜ zurück (25). (1) Drücken Sie die MENU-Taste zur Anzeige eines Menüs. (2) Gehen Sie mit der Taste ▼/▲ auf "FILTER-TIMER", und drücken Sie dann die Taste ►.
-
Seite 66: Batterie Der Internen Uhr
Wartung Batterie der internen Uhr Durch Leistungsverlust der Batterie wird die Ganggenauigkeit der Uhr beeinträchtigt. Wenn die Uhr falsch oder stehengeblieben ist, ersetzen Sie die bitte die Batterie wie im Folgenden beschrieben. Schalten Sie den Projektor aus und ziehen Sie das Netzleitung ab. Lassen Sie den Projektor ausreichend abkühlen. -
Seite 67: Sonstige Pflege
Wartung Sonstige Pflege Inneres des Projektors Um einen sicheren Betrieb Ihres Projektors zu gewährleisten, lassen Sie ihn etwa einmal im Jahr von Ihrem Fachhändler prüfen und reinigen. Pflege der Optik Wenn das Objektiv fehlerhaft, verschmutzt oder beschlagen ist, kann die Bildqualität beeinträchtigt werden. -
Seite 68: Fehlersuche
Fehlersuche Fehlersuche Verwandte Meldungen Beim Einschalten des Geräts können Meldungen wie die folgenden erscheinen. Wenn derartige Meldungen auf dem Bildschirm erscheinen, verfahren Sie bitte wie nachstehend beschrieben. Erscheint die gleiche Meldung nach der Abhilfemaßnahme erneut oder wird eine andere Meldung als eine der folgenden angezeigt, so wenden Sie sich an Ihren Fachhändler oder die Kundendienstvertretung. -
Seite 69: Informationen Zu Den Anzeigelampen
Fehlersuche Informationen zu den Anzeigelampen In der folgenden Tabelle wird erläutert, welche Bedeutungen das Leuchten und Blinken der Anzeigen POWER, LAMP und TEMP haben. Führen Sie anhand der Erläuterungen in der Tabelle die entsprechenden Schritte aus. Erscheint die Meldung nach Ihrem Versuch den Fehler zu beseitigen erneut oder erscheint eine Fehlermeldung, die hier nicht aufgeführt ist, nehmen Sie Kontakt mit Ihrem Händler auf. - Seite 70 Fehlersuche Informationen zu den Anzeigelampen (Fortsetzung) POWER - LAMP TEMP Beschreibung Anzeige -Anzeige -Anzeige Der Lüfter funktioniert nicht. Bitte schalten Sie das Gerät aus und lassen es mindestens 20 Minuten lang abkühlen. Wenn der Blinkt oder Blinkt Projektor ausreichend abgekühlt ist, prüfen Sie, dass leuchtet sich keine Fremdkörper usw.
-
Seite 71: Nicht Auf Gerätefehler Hinweisende Anzeichen
Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen WARNUNG ►Verwenden Sie den Projektor nie, wenn anormale Zustände wie Austreten von Rauch, merkwürdige Gerüche, kein Bild, kein Ton, zu starker Ton, schadhafte Gehäuse, Bauteile oder Leitung, Eindringen von Flüssigkeiten oder Fremdkörpern usw. auftreten. In diesen Fällen muss das Gerät sofort ausgeschaltet und der Netzstecker von der Steckdose abgezogen werden. - Seite 72 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Referenz- Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. seiten Die Signalleitung sind nicht richtig angeschlossen. Schließen Sie die Audioleitung richtig an. Die Stummschalte-Funktion (MUTE) ist eingeschaltet. Zum Wiederherstellen des Tons drücken Sie die MUTE-oder VOLUME-Taste an der Fernbedienung.
- Seite 73 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Referenz- Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. seiten Die Funktion EINFRIEREN funktioniert. Die Video- Bildschirmanzeige Drücken Sie die FREEZE-Taste, um den Bildschirm auf friert ein. Normalbild zurückzuschalten. Farbeinstellungen sind nicht richtig eingestellt. Die Farben 25, 27, Führen Sie die Bildeinstellung durch Ändern der...
-
Seite 74: Garantie Und Kundendienst
Garante und Kundendienst / Spezifikationen Garantie und Kundendienst Wenn ein Problem mit dem Gerät auftritt, gehen Sie zunächst die Punkte unter "Fehlersuche" durch und führen Sie die vorgeschlagenen Prüfungen aus. Wenn sich dadurch das Problem nicht beheben lässt, wenden Sie sich an Ihren Fachhändler oder die Kundendienstvertretung. - Seite 75 Spezifikationen Spezifikationen (Fortsetzung) [Maßeinheit: mm]...
- Seite 76 E-mail: PlanarSupport@planar.com Online Technische Bibliothek: http://www.planar.com/support 24/7 Technische Unterstützung © 2008 Planar Systems, Inc. ist ein eingetragenes Warenzeichen der Planar Systems, Inc. Andere Markenzeichen und Produktnamen sind Eigentum der jeweiligen Inhaber. Änderungen der technischen Angaben in diesem Handbuch ohne Vorbenachrichtigung sind vorbehalten.
