Einstellungen

GEFAHR
Lebensgefährliche Verletzungen durch Stromschlag
Auf Teilen der Platine des Gerätes kann auch nach dem Abziehen des Netzsteckers von der Spannungsversorgung eine Spannung von
230 V anliegen.
Trennen Sie vor dem Abnehmen der Abdeckungen die Steuerung des Gerätes komplett von der Spannungsversorgung.
Überprüfen Sie die Platine auf Spannungsfreiheit.
7.1
Einstellung der Abschlusswiderstände in RS485-Netzen
Beispiele zum Aktivieren oder Deaktivieren von den Abschlusswiderständen in RS485-Netzen.
Auf der Grundplatine der Steuerung Control Basic / Touch finden Sie die DIP-Schalter 1 und 2.
Maximale Länge von 1000 Meter für die RS485-Verbindung
Befindet sich nur die Reflex Control Remote an der Steuerung, so sind die Abschlusswiderstände an der Reflex Control Touch / Basic
einzuschalten. Werden weitere Reflex-Module ergänzt, werden diese an der RS485 Schnittstelle der Control Touch / Basic angeschlossen.

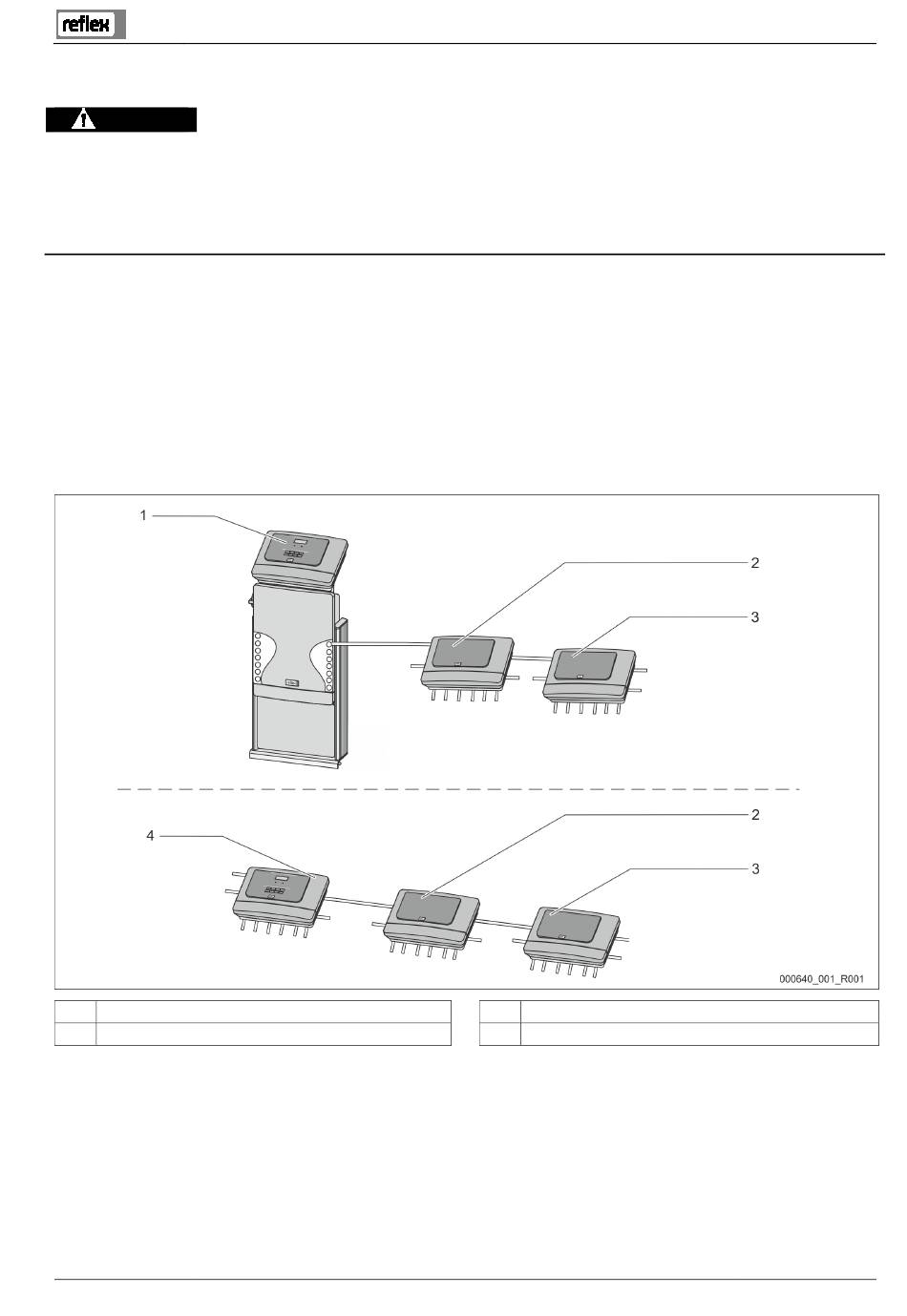

Gerätesteuerungen mit Reflex Control Remote und I/0-Modul bzw. Busmodul
1
Steuerung Control Touch mit Control Remote
2
I/0-Modul
3
4
Reflex Control Remote — 29.06.2018
Busmodul
Steuerung Control Basic mit Control Remote
Einstellungen
Deutsch — 19
