Anschluss

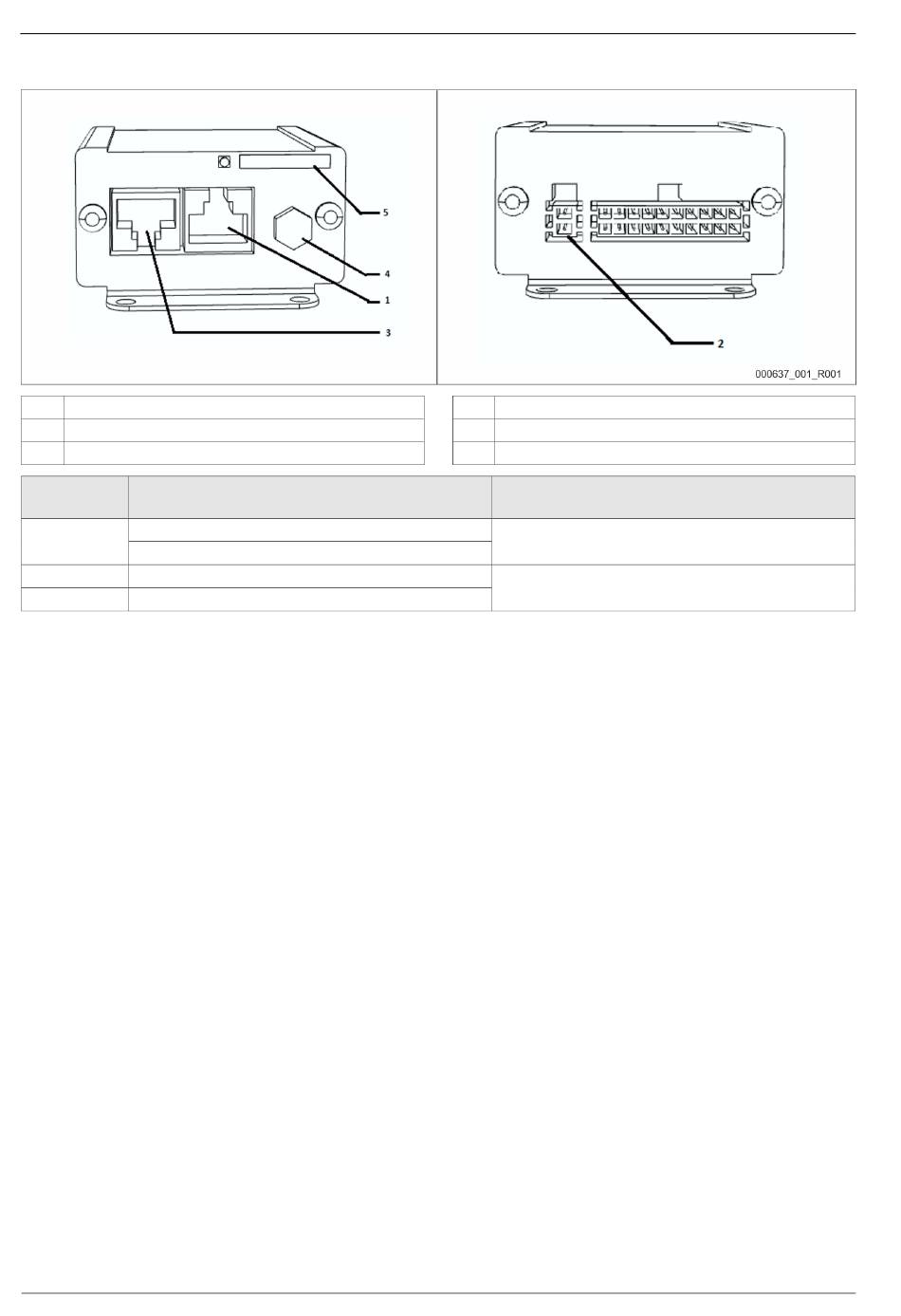

Gehäuse der Reflex Control Remote
1
RS485 Schnittstelle RJ45 Stecker
2
Klemmen für die Spannungsversorgung
3
LAN Schnittstelle RJ45 Stecker
Klemmen-
nummer
RJ45
RS485 Signal A (+) gelb/weiß
RS485 Signal B (-) grün/weiß
1
GND
2
6-30VDC (24V DC)
16 — Deutsch
Signal
Reflex Control Remote — 29.06.2018
4
Antennenanschluss (GSM)
5
SIM-Karte
RS485-Schnittstelle
Spannungsversorgung
