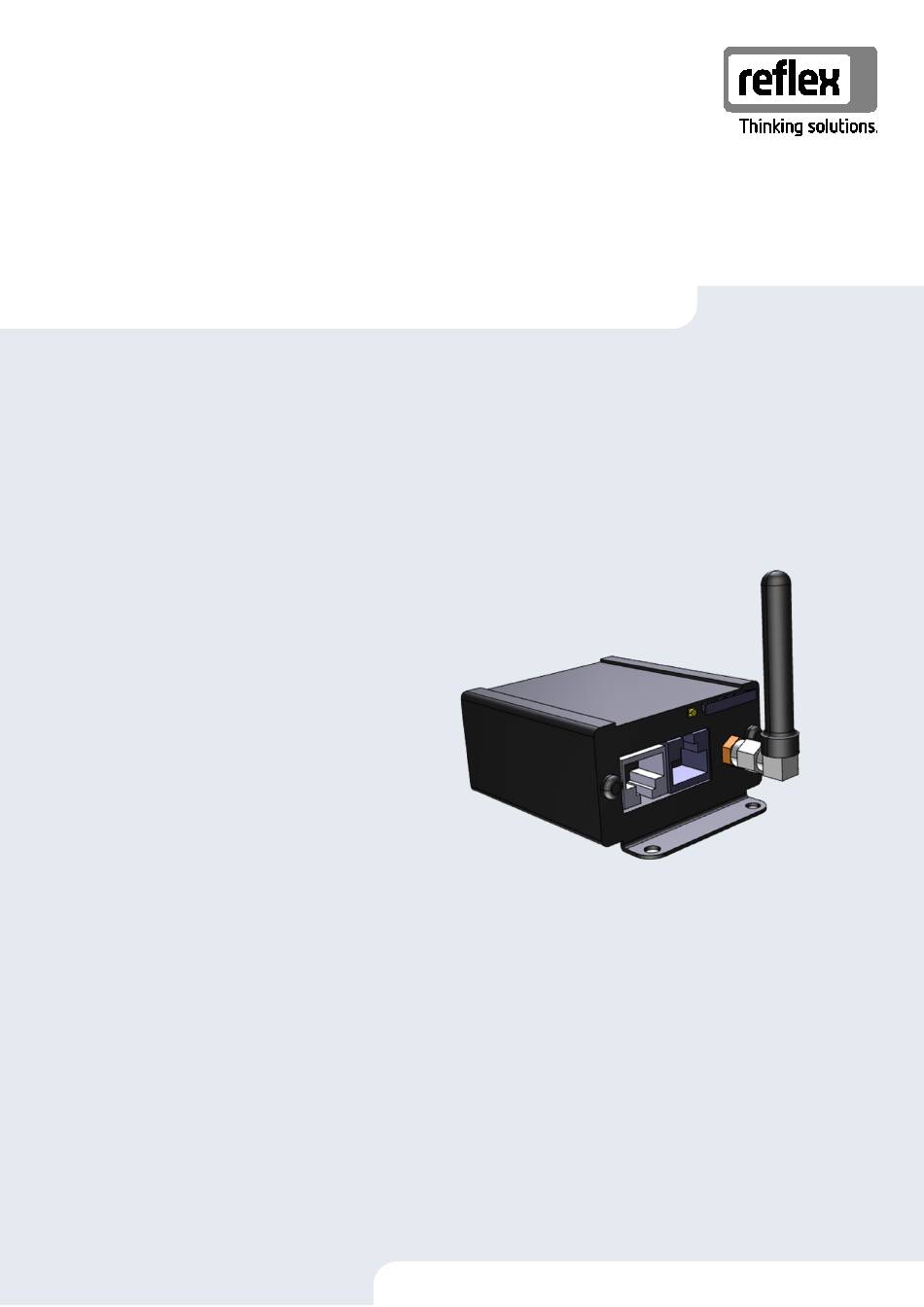

- Seite 1 29.06.2018 Reflex Control Remote Für Reflex Control Basic Für Reflex Control Touch Betriebsanleitung Originalbetriebsanleitung...
-
Seite 3: Inhaltsverzeichnis
Einstellung der GSM Betriebsmodi ..............................10 Anschluss ....................................... 13 Montage ....................................... 13 6.1.1 Montage der Reflex Control Remote in der Control Basic Steuerung ..............14 6.1.2 Montage der Reflex Control Remote in der Control Touch Steuerung ..............14 Elektrischer Anschluss ..................................15 Anschluss der RS485-Verbindung an die Control Basic Steuerung ..................... -
Seite 4: Hinweise Zur Betriebsanleitung
Gebrauch sorgfältig zu lesen und anzuwenden. Die Betriebsanleitung ist dem Betreiber des Gerätes auszuhändigen und von diesem griffbereit in der Nähe des Gerätes aufzubewahren. Lieferumfang Im Lieferumfang der Reflex Control Remote sind folgende Komponenten enthalten: • Control Remote •... -
Seite 5: Ausführungen
Ausführungen Ausführungen Die Reflex Control Remote dient der Überwachung und Steuerung der Druck-, Nachspeise- und Entgasungsstationen über eine bestehende Internetverbindung. Folgende Gerätegruppen mit Steuereinheit sind für die Erweiterung mit der Reflex Control Remote geeignet. • Reflexomat • Reflexomat Compact •... -
Seite 6: Technische Daten
Zulässige Lagertemperatur -40° C – 70° C Schutzgrad IP IP 65 – Nach Einbau in der Steuerung Spannungsversorgung 6-30 VDC Sicherung • sekundär Die Reflex Control Remote ist über die Steuerungsplatine abgesichert. 6 — Deutsch Reflex Control Remote — 29.06.2018... -
Seite 7: Konfiguration Der Reflex Control Remote
Konfiguration der Reflex Control Remote Einstellung der LAN Betriebsmodi In der Grundeinstellung ist die Reflex Control Remote auf eine feste IP eingestellt. Um die Adresse zu ändern bzw. den DHCP Modus einzustellen gehen Sie wie folgt vor: 1. Ändern Sie die Adaptereinstellung ihres PCs auf die der Reflex Control Remote. - Seite 8 Konfiguration der Reflex Control Remote Geben Sie anschließend in einem Browser die feste IP der Reflex Control Remote (192.168.1.234) ein. 3. Nach Eingabe der Zugangsdaten erhalten Sie Zugriff auf die Grundeinstellungen der Reflex Control Remote. • Default Zugangsdaten: User: admin, Password: rw7df.
- Seite 9 7. Trennen Sie jetzt die Stromversorgung und anschließend die LAN Verbindung. Beachten Sie, dass Sie die unter 5.1.1 eingestellten Parameter an ihrem Laptop wieder zurücksetzen. 8. Wenn die Reflex Control Remote noch nicht in der Anlage verbaut ist, montieren Sie diese jetzt und verbinden Sie die Reflex Control Remote mit dem Netzwerk (siehe Kapitel 6).
-
Seite 10: Einstellung Der Gsm Betriebsmodi
Konfiguration der Reflex Control Remote Einstellung der GSM Betriebsmodi Grundsätzlich ist die Reflex Control Remote auf LAN mit fester IP eingestellt. Um die Reflex Control Remote über GSM zu erreichen gehen Sie wie folgt vor: Ändern Sie die Adaptereinstellung ihres PCs auf die der Reflex Control Remote. - Seite 11 Konfiguration der Reflex Control Remote 2. Geben Sie anschließend in einem Browser die feste IP der Reflex Control Remote (192.168.1.234) ein. 3. Nach Eingabe der Zugangsdaten erhalten Sie Zugriff auf die Grundeinstellungen der Reflex Control Remote. • Default Zugangsdaten: User: admin, Password: rw7df.
- Seite 12 8. Trennen Sie jetzt die Stromversorgung und anschließend die LAN Verbindung. Beachten Sie, dass Sie die unter 5.1.1 eingestellten Parameter wieder zurücksetzen. 9. Wenn die Reflex Control Remote noch nicht in der Anlage verbaut ist, montieren Sie diese jetzt und verbinden Sie die Reflex Control Remote mit dem Netzwerk (siehe Kapitel 6.).
-
Seite 13: Anschluss
• Trennen Sie vor dem Abnehmen der Abdeckungen die Steuerung des Gerätes komplett von der Spannungsversorgung. • Überprüfen Sie die Platine auf Spannungsfreiheit. Montage Adapter Reflex Control Basic Hutschienenadapter Reflex Control Touch Reflex Control Remote — 29.06.2018 Deutsch — 13... -
Seite 14: Montage Der Reflex Control Remote In Der Control Basic Steuerung
Es empfiehlt sich, vor dem Verbau das Gerät auf die Betriebsart (GSM / LAN) einzustellen und die Netzkonfiguration vorzunehmen. Um die Reflex Control Remote in einer Control Basic Steuerung einzusetzen, gehen Sie dabei wie folgt vor: 1. Schalten Sie die Anlage spannungsfrei. -
Seite 15: Elektrischer Anschluss
Anschluss Elektrischer Anschluss Bei der Reflex Control Remote wird für die Spannungsversorgung ein externes Netzgerät mitgeliefert. Gerätesteuerungen mit Reflex Control Remote Steuerung Control Basic mit Reflex Control Remote Steuerung Control Touch mit Reflex Control Remote Control Remote Grundplatine der Control Basic... - Seite 16 Anschluss Gehäuse der Reflex Control Remote RS485 Schnittstelle RJ45 Stecker Antennenanschluss (GSM) Klemmen für die Spannungsversorgung SIM-Karte LAN Schnittstelle RJ45 Stecker Klemmen- Signal Funktion nummer RJ45 RS485 Signal A (+) gelb/weiß RS485-Schnittstelle RS485 Signal B (-) grün/weiß Spannungsversorgung 6-30VDC (24V DC) 16 —...
-
Seite 17: Anschluss Der Rs485-Verbindung An Die Control Basic Steuerung
• RJ45-Stecker an der Reflex Control Remote. 4. Wird die Reflex Control Remote über LAN betrieben, führen Sie ein LAN Kabel durch die Kabelverschraubung in den Schaltschrank ein und verbinden Sie dieses mit der LAN-Buchse der Reflex Control Remote. 5. Führen Sie das Netzkabel durch eine Kabeldurchführung ein und schließen Sie die Spannungsversorgung an die Reflex Control Remote. -
Seite 18: Anschluss Der Rs485-Verbindung An Die Control Touch Steuerung
Verbinden sie den RJ45 Stecker des RS485 Kabels mit der Reflex Control Remote. Wird die Reflex Control Remote über LAN betrieben, führen Sie ein LAN Kabel durch die Kabelverschraubung in den Schaltschrank ein und verbinden Sie dieses mit der LAN-Buchse der Reflex Control Remote. -
Seite 19: Einstellungen
Maximale Länge von 1000 Meter für die RS485-Verbindung Befindet sich nur die Reflex Control Remote an der Steuerung, so sind die Abschlusswiderstände an der Reflex Control Touch / Basic einzuschalten. Werden weitere Reflex-Module ergänzt, werden diese an der RS485 Schnittstelle der Control Touch / Basic angeschlossen. - Seite 20 • Profibus DP • Ethernet Gerätesteuerungen und I/0-Module in der Master – Slave Funktionen. Steuerung Control Touch mit Control Remote in der Steuerung Control Basic mit Control Remote in der Master-Funktion Master-Funktion I/0-Modul für die Master-Funktion I/0-Modul für die Master-Funktion...
- Seite 21 Jumper J10 und J11 DIP-Schalter 1 und 2 1 und 2 sowie 3 und 4 Einstellung Aktiviert Deaktiviert Aktiviert Deaktiviert Aktiviert Deaktiviert Master-Funktion: Control Basic Control Remote I/O Module Slave-Funktion: Control Basic Busmodule Reflex Control Remote — 29.06.2018 Deutsch — 21...
-
Seite 22: Einstellung Der Internetverbindung
Um eine Verbindung mit dem Internet herzustellen, können zwei Methoden verwendet werden. Für die Kommunikation der Reflex Control Remote via LAN müssen der http- sowie https-Port geöffnet sein. http-Port : 80 / https-Port: 443 Die Reflex Control Remote verhält sich wie ein Browser und schickt nur Daten über eine verschlüsselte Anfrage des Servers raus. 7.2.1 Verbindung über LAN... -
Seite 23: Verbindung Über Gsm
GSM Antenne Gehen Sie wie folgt vor: 1. Öffnen Sie das Gehäuse und trennen sie die Spannungsversorgung zur Reflex Control Remote. 2. Legen Sie eine Sim-Karte in den Slot (3) ein. 3. Um die Verbindung über GSM herzustellen, muss die beiliegende Antenne montiert sein. -
Seite 24: Standardeinstellungen Der Reflex Control Remote
Standardeinstellungen der Reflex Control Remote Standardeinstellungen der Reflex Control Remote Grundeinstellung 192.168.1.234 IP Adresse (default) admin Default Login rw7df Default Password ptbtime2.ptb.de NTP Server Name 24 — Deutsch Reflex Control Remote — 29.06.2018... -
Seite 25: Anhang
Werkskundendienst Telefonnummer: +49 (0)2382 7069 - 9505 Fax: +49 (0)2382 7069 - 9588 E-Mail: service@reflex.de Technische Hotline Für Fragen zu unseren Produkten Telefonnummer: +49 (0)2382 7069-9546 Montag bis Freitag von 8:00 Uhr bis 16:30 Uhr Reflex Control Remote — 29.06.2018 Deutsch — 25... - Seite 26 Reflex Winkelmann GmbH Gersteinstraße 19 59227 Ahlen, Germany Telefon: +49 (0)2382 7069-0 Telefax: +49 (0)2382 7069-588 www.reflex.de...
