Anschluss
6.4
Anschluss der RS485-Verbindung an die Control Touch Steuerung

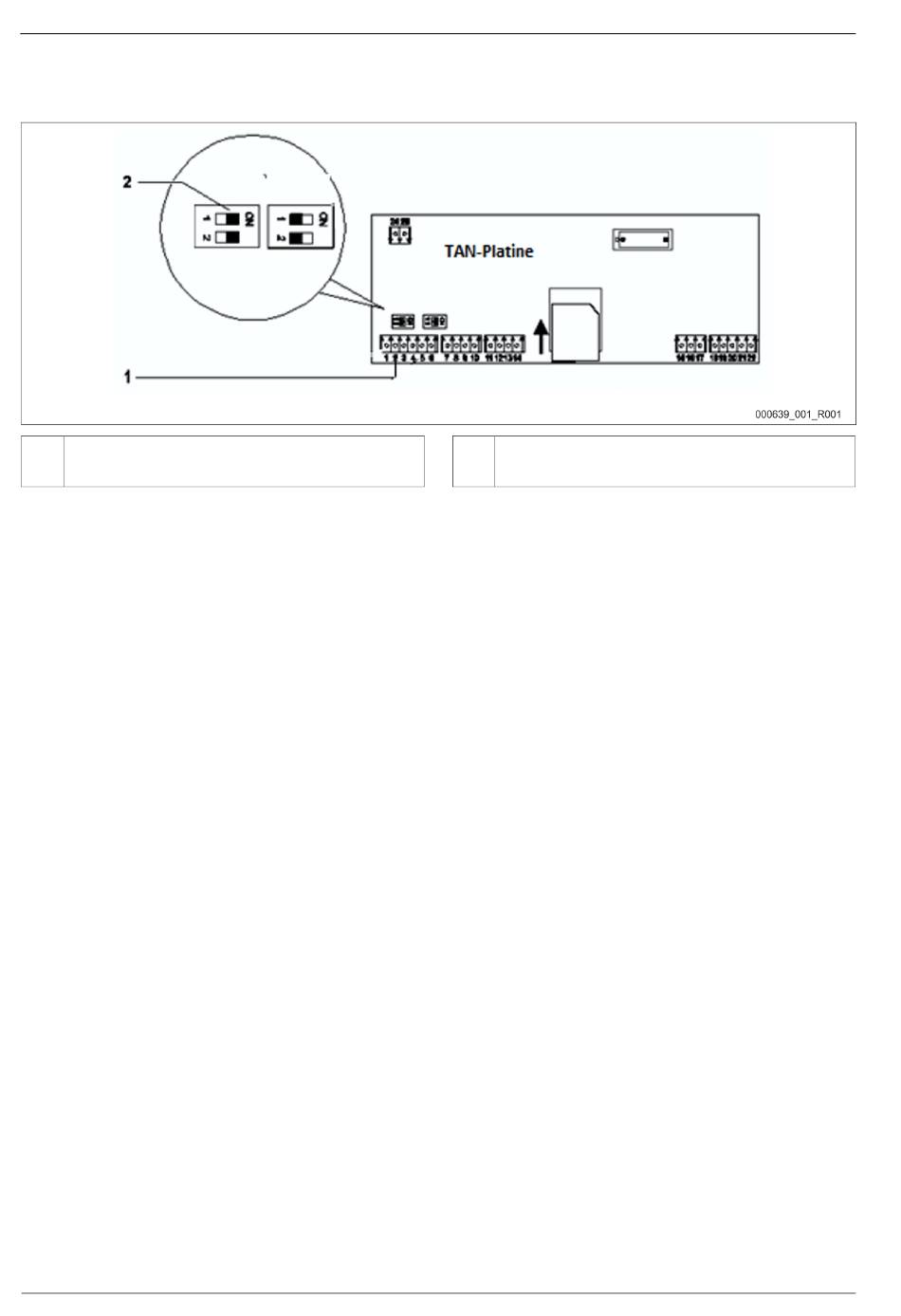

Anschlussplan der Reflex Control Touch
1
Anschlussklemmen für die RS485-Verbindung
Gehen Sie wie folgt vor:
1.
Öffnen Sie den Schaltschrank der Control Touch Steuerung.
2. Montieren Sie den Hutschienenadapter an der Reflex Control Remote (siehe 6.1.1).
3.
Führen Sie das mitgelieferte RS485 Kabel durch die Kabeldurchführung im oberen Bereich des Schaltschranks zur TAN-Platine im
Steuerungsteil. Achten sie Darauf, dass der RJ45 Stecker im unteren Schaltschrank ist und die blanken Adern in den Steuerungsteil
geführt werden.
4.
Verbinden Sie das Kabel mit der TAN-Platine
Anschluss an den Klemmen 1,2 (TAN-Platine):
•
Gelb/Weiß auf Klemme 1
•
Grün/Weiß auf Klemme 2
5.
Verbinden sie den RJ45 Stecker des RS485 Kabels mit der Reflex Control Remote.
6.
Wird die Reflex Control Remote über LAN betrieben, führen Sie ein LAN Kabel durch die Kabelverschraubung in den Schaltschrank
ein und verbinden Sie dieses mit der LAN-Buchse der Reflex Control Remote.
7.
Führen Sie das Netzkabel durch eine Kabeldurchführung ein und schließen Sie die Spannungsversorgung an die Reflex Control
Remote.
•
Verbinden Sie das mitgelieferte Netzteil mit der Buchse 2 an der Reflex Control Remote.
8.
Aktivieren Sie auf der Grundplatine von der Control Basic die Abschlusswiderstände.
•
DIP-Schalter 1 und 2 auf Position ON.
18 — Deutsch
2
Reflex Control Remote — 29.06.2018
DIP-Schalter 1 und 2 in aktiver Stellung
•
Die Abschlusswiderstände sind aktiviert
