6.3
Anschluss der RS485-Verbindung an die Control Basic Steuerung

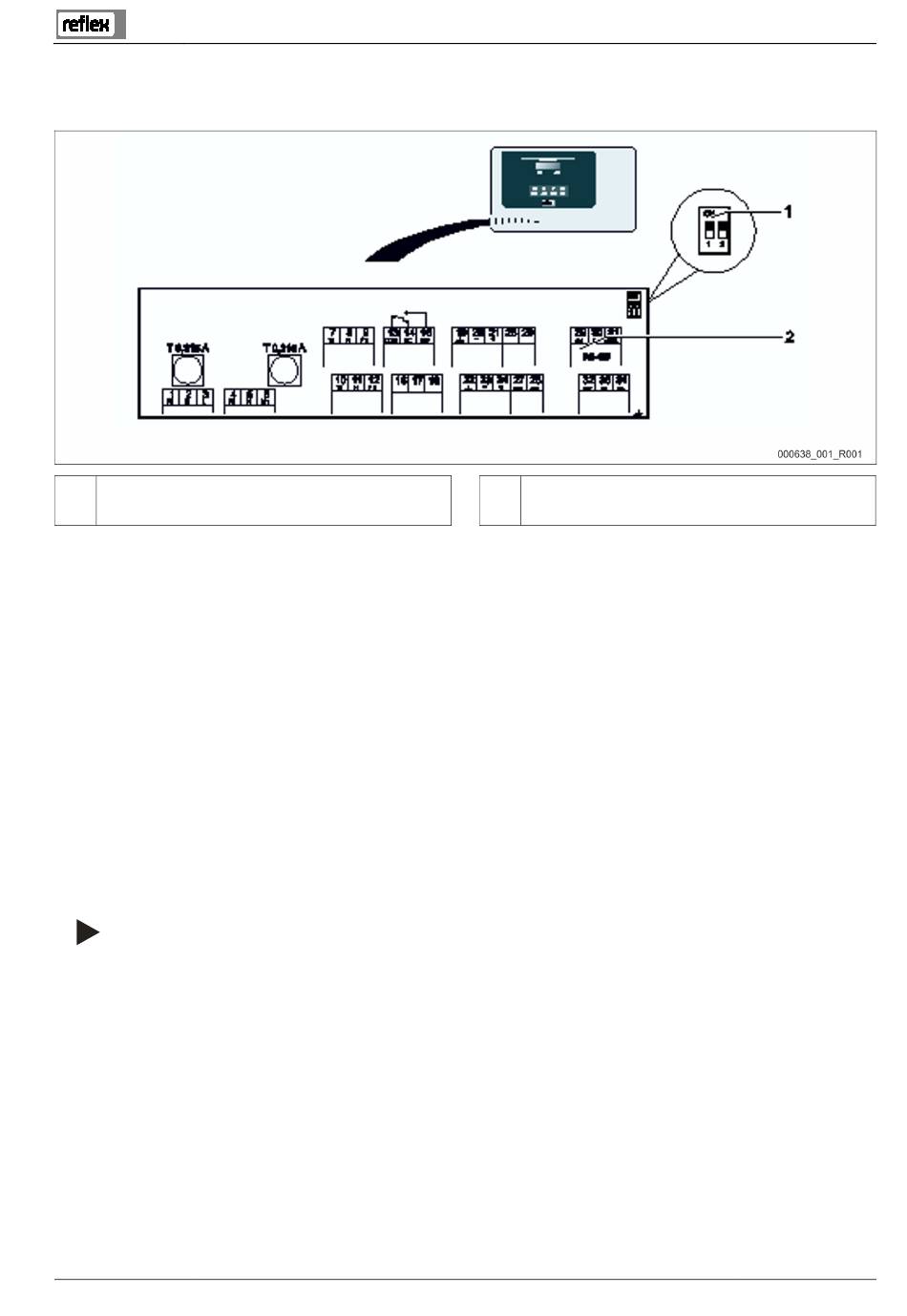

Anschlussplan der Reflex Control Basic
1
DIP-Schalter 1 und 2 in aktiver Stellung
•
Der Abschlusswiderstand ist aktiviert
Gehen Sie wie folgt vor:
1. Öffnen Sie den Gehäusedeckel von der Control Basic Steuerung.
2. Montieren Sie den Adapter im oberen rechten Bereich des Gehäusebodens (siehe 6.1.1).
3. Verbinden Sie die Grundplatine mit der Reflex Control Remote mittels dem mitgelieferten RS485 Kabel.
Anschluss an den Klemmen 29, 30:
•
Gelb/Weiß auf Klemme 29
•
Grün/Weiß auf Klemme 30
•
RJ45-Stecker an der Reflex Control Remote.
4. Wird die Reflex Control Remote über LAN betrieben, führen Sie ein LAN Kabel durch die Kabelverschraubung in den Schaltschrank
ein und verbinden Sie dieses mit der LAN-Buchse der Reflex Control Remote.
5. Führen Sie das Netzkabel durch eine Kabeldurchführung ein und schließen Sie die Spannungsversorgung an die Reflex Control
Remote.
•
Verbinden Sie das mitgelieferte Netzteil mit der Buchse 2 an der Reflex Control Remote.
6.
Aktivieren Sie auf der Grundplatine von der Control Basic die Abschlusswiderstände.
•
DIP-Schalter 1 und 2 auf Position ON.
Hinweis!
Erfolgt ein Update der Reflex Control Basic, ist die Reflex Control Remote vom RS485 Bus abzuklemmen!
2
Reflex Control Remote — 29.06.2018
Anschlussklemmen für die RS485-Verbindung
Anschluss
Deutsch — 17
