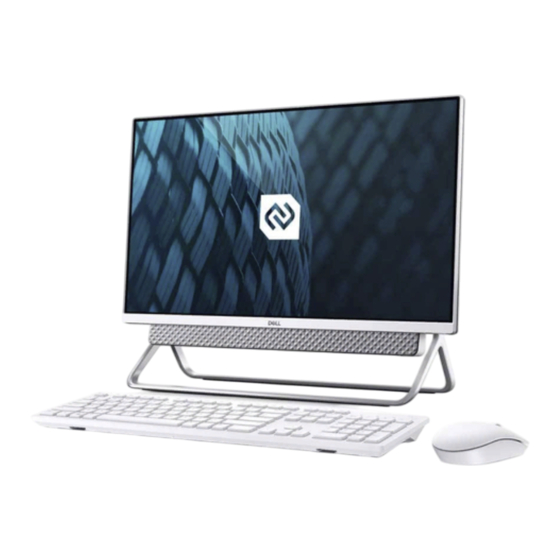

Dell Inspiron 24-5490 Servicehandbuch
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. Notebooks
  5. Inspiron 24-5490
  6. Servicehandbuch
Dell Inspiron 24-5490 Servicehandbuch

Dell Inspiron 24-5490 Servicehandbuch

Vorschau ausblenden Andere Handbücher für Inspiron 24-5490:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Inspiron 24-5490
Service-Handbuch
Vorschriftenmodell: W24C
Vorschriftentyp: W24C001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Inspiron 24-5490

Inhaltszusammenfassung für Dell Inspiron 24-5490

  • Seite 1 Inspiron 24-5490 Service-Handbuch Vorschriftenmodell: W24C Vorschriftentyp: W24C001...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2019 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Sicherheitshinweise........................6 Vor der Arbeit an Komponenten im Innern des Computers..................... 6 Bevor Sie beginnen................................7 Schutz vor elektrostatischer Entladung..........................7 ESD-Service-Kit ..................................7 Transport empfindlicher Komponenten..........................8 Nach der Arbeit an Komponenten im Inneren des Computers..................9 2 Entfernen und Einbauen von Komponenten................... 10 Innenansicht des Computers..............................
  • Seite 4 Einbauen des Medienkartenlesers..........................33 Lautsprecher..................................34 Entfernen der Lautsprecher............................34 Einbauen der Lautsprecher............................35 Mikrofone..................................... 36 Entfernen der Mikrofone.............................. 36 Einbauen der Mikrofone..............................37 Lüfter....................................39 Entfernen des Lüfters..............................39 Einbauen des Lüfters..............................39 Antennen....................................40 Entfernen der Antennen............................... 40 Einbauen der Antennen..............................41 Kamera....................................42 Entfernen der Kamera..............................42 Einbauen der Kamera..............................
  • Seite 5 Integrierter Bildschirm-Selbsttest............................. 70 Diagnostics (Diagnose)................................71 Wiederherstellen des Betriebssystems..........................71 Aktualisieren des BIOS (USB-Stick)..........................72 Aktualisieren des BIOS................................ 72 Ein- und Ausschalten des WLAN............................72 Reststromentladung................................73 6 Hilfe erhalten und Kontaktaufnahme mit Dell................74 Inhaltsverzeichnis...

  • Seite 6: Sicherheitshinweise

    Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Weitere Informationen finden Sie in den Sicherheitshinweisen, die mit dem Produkt geliefert wurden, oder unter www.dell.com/regulatory_compliance.

  • Seite 7: Bevor Sie Beginnen

    Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.

  • Seite 8: Transport Empfindlicher Komponenten

    Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.

  • Seite 9: Nach Der Arbeit An Komponenten Im Inneren Des Computers

    1. Sorgen Sie dafür, dass Sie einen fest Stand haben. Um einen stabilen Stand zu haben, stellen Sie die Füße etwas auseinander und drehen Sie die Zehen nach außen. 2. Spannen Sie die Bauchmuskeln an. Die Bauchmuskulatur unterstützt den Rücken, wenn Sie etwas anheben, und gleicht so die Last aus.

  • Seite 10: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten Innenansicht des Computers ANMERKUNG: Das Aussehen des Kühlkörpers kann je nach bestellter Grafikkonfiguration variieren. 1. Knopfzellenbatterie 2. Versenkbare Kamerabaugruppe 3. Speichermodule 4. Bodenplatte 5. Grundplatte der Bildschirmbaugruppe 6. Festplatte 7. Systemplatine 8. SSD-Laufwerk 9. Mikrofone (2) 10.

  • Seite 11: Schraubenliste

    Schraubenliste ANMERKUNG: Beim Entfernen der Schrauben von einer Komponente wird empfohlen, sich den Schraubentyp und die Menge der Schrauben zu notieren und die Schrauben anschließend in einer Box aufzubewahren. So wird sichergestellt, dass die richtige Anzahl der Schrauben und der richtige Schraubentyp wieder angebracht werden, wenn die Komponente ausgetauscht wird.

  • Seite 12: Hintere Abdeckung

    Komponente Zur Befestigung von Schraubentyp Menge Abbildung Schraube Bodenplatte Grundplatte der M3x5 Bildschirmbaugruppe Bildschirm Grundplatte der M3 0,5x5 Bildschirmbaugruppe Speicherkartenleser Grundplatte der M2x3 Bildschirmbaugruppe Hintere Abdeckung Entfernen der rückseitigen Abdeckung Voraussetzungen 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer (Vor der Arbeit an Komponenten im Inneren des Computers).

  • Seite 13: Einbauen Der Rückseitigen Abdeckung

    Einbauen der rückseitigen Abdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Position der rückseitigen Abdeckung und stellt das Verfahren zum Einbauen bildlich dar. Schritte Richten Sie die Steckplätze auf der rückseitigen Abdeckung an den Steckplätzen am Computer aus und drücken Sie entlang der rückseitigen Abdeckung, bis sie einrastet.

  • Seite 14: Anbringen Der Unteren Abdeckung

    Schritte 1. Entfernen Sie die fünf M3x5-Schrauben, mit denen die untere Abdeckung an der Grundplatte der Bildschirmbaugruppe befestigt ist. 2. Heben Sie die untere Abdeckung von der Grundplatte der Bildschirmbaugruppe. Anbringen der unteren Abdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 15: Standrahmen

    Schritte 1. Richten Sie die Schraubenbohrungen der unteren Abdeckung an den Schraubenbohrungen der Grundplatte der Bildschirmbaugruppe aus. 2. Bringen Sie die fünf Schrauben (M3x5) wieder an, mit denen die untere Abdeckung an der Grundplatte der Bildschirmbaugruppe befestigt wird, und lassen Sie die untere Abdeckung einrasten. Nächste Schritte 1.

  • Seite 16: Anbringen Des Ständers

    Schritte 1. Bringen Sie die acht Schrauben (M3x4) in umgekehrter Reihenfolge (Reihenfolge auf dem Ständer angegeben) wieder an, mit denen der Ständer an der Grundplatte der Bildschirmbaugruppe befestigt wird. 2. Entfernen Sie den Ständer aus den Schlitzen auf der Grundplatte der Bildschirmbaugruppe und heben Sie den Ständer von der Grundplatte der Bildschirmbaugruppe ab.

  • Seite 17: Festplattenlaufwerk

    Schritte 1. Richten Sie die Schraubenbohrungen an dem Ständer an den Schraubenbohrungen auf der Grundplatte der Bildschirmbaugruppe aus und schieben Sie den Ständer in die Grundplatte des Bildschirmbaugruppe. 2. Bringen Sie die acht Schrauben (M3x4) nacheinander (Reihenfolge auf dem Ständer angegeben) wieder an, mit denen der Ständer an der Grundplatte der Bildschirmbaugruppe befestigt wird.

  • Seite 18: Einsetzen Des Festplattenlaufwerks

    Schritte 1. Entfernen Sie die zwei Schrauben (M3x5), mit denen die Festplattenbaugruppe an der Grundplatte der Bildschirmbaugruppe befestigt ist. 2. Schieben Sie die Festplattenbaugruppe aus dem Festplattensteckplatz auf der Grundplatte der Bildschirmbaugruppe. 3. Entfernen Sie die vier Schrauben (M3x3,5), mit denen die Festplattenlaufwerkhalterung an der Festplatte befestigt ist. 4.

  • Seite 19: Abdeckung Der Systemplatine

    Schritte 1. Richten Sie die Schraubenbohrungen der Festplatte an den Schraubenbohrungen der Festplattenlaufwerkhalterung aus. 2. Setzen Sie die vier Schrauben (M3x3,5) wieder ein, mit denen die Festplattenlaufwerkhalterung an der Festplatte befestigt wird. 3. Schieben Sie die Festplattenbaugruppe in den Steckplatz auf der Grundplatte der Bildschirmbaugruppe. 4.

  • Seite 20: Einbauen Der Abdeckung Der Systemplatine

    Schritte 1. Entfernen Sie die fünf Schrauben (M3x5), mit denen die Systemplatinenabdeckung an der Grundplatte der Bildschirmbaugruppe befestigt ist. 2. Heben Sie die Abdeckung der Systemplatine von der Grundplatte der Bildschirmbaugruppe ab. Einbauen der Abdeckung der Systemplatine Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 21: Speichermodule

    Schritte 1. Richten Sie die Steckplätze auf der Systemplatinenabdeckung an den Ports am Computer aus. 2. Bringen Sie die fünf Schrauben (M3x5) wieder an, mit denen die Systemplatinenabdeckung an der Grundplatte der Bildschirmbaugruppe befestigt wird. Nächste Schritte 1. Installieren Sie den Standrahmen. 2.

  • Seite 22: Einsetzen Der Speichermodule

    Schritte 1. Drücken Sie die Sicherungsklammern des Speichermodulsteckplatzes vorsichtig mit den Fingerspitzen auseinander, bis das Speichermodul herausspringt. 2. Schieben Sie das Speichermodul aus dem Speichermodulsteckplatz. ANMERKUNG: Wiederholen Sie die Schritte 1 und 2, wenn zwei Speichermodule vorhanden sind. Einsetzen der Speichermodule Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 23: Knopfzellenbatterie

    Schritte 1. Richten Sie die Kerbe am Speichermodul an der Halterung des Speichermodulsteckplatzes aus. 2. Schieben Sie das Speichermodul fest und schräg in den Steckplatz und drücken Sie es nach unten, bis es mit einem Klicken einrastet. ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut. ANMERKUNG: Wiederholen Sie die Schritte 1 und 2, wenn zwei Speichermodule vorhanden sind.

  • Seite 24: Einsetzen Der Knopfzellenbatterie

    Schritte 1. Drücken Sie mit Ihren Fingerspitzen die Metallklammer, um die Knopfzellenbatterie aus der Knopfzellenbatteriehalterung zu lösen. 2. Heben Sie die Knopfzellenbatterie aus der Knopfzellenbatteriehalterung. Einsetzen der Knopfzellenbatterie Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 25: Kühlkörper

    Schritte Schieben Sie die Knopfzellenbatterie mit dem Pluspol nach oben in die Batteriehalterung auf der Systemplatine ein und lassen Sie die Batterie einrasten. Nächste Schritte 1. Bringen Sie die Abdeckung der Systemplatine 2. Installieren Sie den Standrahmen. 3. Bringen Sie die untere Abdeckung 4.

  • Seite 26: Einsetzen Des Kühlkörpers

    Schritte 1. Lösen Sie in umgekehrter Reihenfolge (Reihenfolge auf dem Kühlkörper angegeben) die acht unverlierbaren Schrauben, mit denen der Kühlkörper an der Systemplatine und der Grundplatte der Bildschirmbaugruppe befestigt ist. 2. Heben Sie den Kühlkörper von der Systemplatine und der Grundplatte der Bildschirmbaugruppe ab. Einsetzen des Kühlkörpers Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...

  • Seite 27: Wireless-Karte

    Schritte 1. Richten Sie die Schraubenbohrungen am Kühlkörper an den Schraubenbohrungen auf der Systemplatine und der Grundplatte der Bildschirmbaugruppe aus. 2. Ziehen Sie nacheinander (Reihenfolge auf dem Kühlkörper angegeben) die acht unverlierbaren Schrauben fest, mit denen der Kühlkörper an der Systemplatine und der Grundplatte der Bildschirmbaugruppe befestigt wird. Nächste Schritte 1.
  • Seite 28 Schritte 1. Lösen Sie die beiden Schrauben (M2x4), mit denen die Abdeckung der Wireless-Karte an der Systemplatine befestigt ist. 2. Heben Sie die Abdeckung der Wireless-Karte aus der Systemplatine und von der Wireless-Karte weg. 3. Entfernen Sie die Schraube (M2x4), mit der die Wireless-Kartenhalterung an der Wireless-Karte befestigt ist. 4.

  • Seite 29: Einbauen Der Wireless-Karte

    5. Trennen Sie die Antennenkabel von der Wireless-Karte. 6. Ziehen Sie die Wireless-Card aus dem Mini-Card-Steckplatz heraus. Einbauen der Wireless-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. VORSICHT: Legen Sie keine Kabel unter die Wireless-Mini-Card, um Beschädigungen der Wireless-Mini-Card zu vermeiden.

  • Seite 30: Ssd-Laufwerk

    Schritte 1. Verbinden Sie die Antennenkabel mit der Wireless-Karte. Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für alle von Ihrem Computer unterstützten Wireless-Karten. Tabelle 2. Farbcodierung des Antennenkabels Anschlüsse auf der Wireless-Karte Antennenkabelfarbe Netzkabel (weißes Dreieck) Weiß Auxiliary-Kabel (schwarzes Dreieck) Schwarz 2.

  • Seite 31: Installieren Des Ssd-Laufwerks (Solid State Drive)

    Schritte 1. Entfernen Sie die Schraube (M2x2,5), mit der das Solid-State-Laufwerk an der Systemplatine befestigt ist. 2. Schieben Sie das Solid-State-Laufwerk aus dem M.2-Kartensteckplatz auf der Systemplatine. Installieren des SSD-Laufwerks (Solid State Drive) Voraussetzungen VORSICHT: Solid-State-Festplatten sind leicht zerbrechlich. Handhaben Sie die Solid-State-Festplatte darum mit Vorsicht.

  • Seite 32: Speicherkartenleser

    Schritte 1. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am M.2-Kartensteckplatz aus. 2. Schieben Sie das Solid-State-Laufwerk in den M.2.-Kartensteckplatz auf der Systemplatine. 3. Bringen Sie die Schraube (M2x2,5) an, mit der das Solid-State-Laufwerk an der Systemplatine befestigt wird. Nächste Schritte 1.

  • Seite 33: Einbauen Des Medienkartenlesers

    Schritte 1. Entfernen Sie die Schraube (M2x3), mit der der Medienkartenleser an der Grundplatte der Bildschirmbaugruppe befestigt ist. 2. Öffnen Sie die Verriegelung und ziehen Sie das Kabel des Medienkartenlesers von der Systemplatine ab. 3. Entfernen Sie den Medienkartenleser aus dem Steckplatz am Medienkartenlesersteckplatz. Einbauen des Medienkartenlesers Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...

  • Seite 34: Lautsprecher

    Schritte 1. Verbinden Sie das Kabel des Medienkartenlesers mit der Systemplatine und schließen Sie die Verriegelung, um das Kabel zu sichern. 2. Setzen Sie den Medienkartenleser in den Steckplatz des Medienkartenlesers ein. 3. Richten Sie die Schrauben des Medienkartenlesers an den Schraubenbohrungen am Steckplatz auf der Grundplatte der Bildschirmbaugruppe aus.

  • Seite 35: Einbauen Der Lautsprecher

    Schritte 1. Trennen Sie das Lautsprecherkabel von der Systemplatine und lösen Sie es aus den Kabelführungen an der Grundplatte der Bildschirmbaugruppe. 2. Entfernen Sie die sechs Schrauben (M3 4+7,1xZN), mit denen die Lautsprecher an der Grundplatte der Bildschirmbaugruppe befestigt sind. 3.

  • Seite 36: Mikrofone

    Schritte 1. Richten Sie die Schraubenbohrungen der Lautsprecher an den Schraubenbohrungen auf der Grundplatte der Bildschirmbaugruppe aus und führen Sie das Kabel durch die Kabelführungen auf der Grundplatte des Bildschirmbaugruppe. 2. Bringen Sie die acht Schrauben (M3 4+7,1xZN) wieder an, mit denen die Lautsprecher an der Grundplatte der Bildschirmbaugruppe befestigt werden.

  • Seite 37: Einbauen Der Mikrofone

    Info über diese Aufgabe Die folgende Abbildung zeigt die Position der Mikrofone und stellt das Verfahren zum Entfernen bildlich dar. Schritte 1. Trennen Sie das Mikrofonkabel von der Systemplatine und lösen Sie es aus den Kabelführungen an der Grundplatte der Bildschirmbaugruppe.
  • Seite 38 Schritte 1. Richten Sie die Mikrofonmodule (2) an ihren Steckplätzen an der Bodenplatte aus. 2. Führen Sie das Kabel durch die Kabelführungen auf der Grundplatte der Bildschirmbaugruppe. 3. Bringen Sie die acht Schrauben (M2x2,5) wieder an, mit denen das Mikrofonmodul an der Bodenplatte befestigt ist. 4.

  • Seite 39: Lüfter

    Lüfter Entfernen des Lüfters Voraussetzungen 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer (Vor der Arbeit an Komponenten im Inneren des Computers). 2. Entfernen Sie die rückseitige Abdeckung. 3. Entfernen Sie die untere Abdeckung. 4. Entfernen Sie den Standrahmen. 5.

  • Seite 40: Antennen

    Info über diese Aufgabe Die folgende Abbildung zeigt die Position des Lüfters und stellt das Verfahren zum Einbauen bildlich dar. Schritte 1. Richten Sie die Schraubenbohrungen im Lüfter mit den Schraubenbohrungen in der Grundplatte der Bildschirmbaugruppe aus. 2. Setzen Sie die drei Schrauben (M2x2,5) wieder ein, mit denen der Lüfter an der Grundplatte der Bildschirmbaugruppe befestigt wird. 3.

  • Seite 41: Einbauen Der Antennen

    Info über diese Aufgabe Die folgende Abbildung zeigt die Position der Antennen und stellt das Verfahren zum Entfernen bildlich dar. ANMERKUNG: Notieren Sie sich die Führung der Antennenkabel, bevor Sie die Antennenkabel aus den Kabelführungen lösen. Notieren Sie außerdem die Position der Antennenmodule, die auf der Grundplatte der Bildschirmbaugruppe als ANT-B (schwarz) und ANT-W (weiß) angegeben ist.

  • Seite 42: Kamera

    ANMERKUNG: Notieren Sie die Position der Antennenmodule, die auf der Grundplatte der Bildschirmbaugruppe als ANT-B (schwarz) und ANT-W (weiß) angegeben ist. Schritte 1. Richten Sie die Antennenmodule (2) an den Steckplätzen an der Bodenplatte aus, bis sie einrasten. 2. Bringen Sie die Kupferfolie an, mit der die Antennenkabel (2) an der Bodenplatte befestigt werden. 3.

  • Seite 43: Einbauen Der Kamera

    Info über diese Aufgabe Die folgende Abbildung zeigt die Position der Kamera und stellt das Verfahren zum Entfernen bildlich dar. Schritte 1. Trennen Sie das Kamerakabel von der Systemplatine. 2. Entfernen Sie das Antennenkabel aus den Kabelführungen auf der Grundplatte der Bildschirmbaugruppe. 3.

  • Seite 44: Betriebsschalterplatine

    Schritte 1. Platzieren Sie die versenkbare Kamerabaugruppe auf die Bodenplatte. 2. Bringen Sie die zwei Schrauben (M3x5) wieder an, mit denen die versenkbare Kamerabaugruppe an der Bodenplatte befestigt ist. 3. Führen Sie das Kamerakabel durch die Kabelführungen auf der Grundplatte der Bildschirmbaugruppe. 4.

  • Seite 45: Einbauen Der Netzschalterplatine

    Schritte 1. Öffnen Sie die Kerbe auf der Seite der Netzschalterplatine und heben Sie die Netzschalterplatine aus dem Steckplatz auf der Bodenplatte. 2. Öffnen Sie die Verriegelung und trennen Sie das Kabel der Netzschalterplatine von der Netzschalterplatine und heben Sie die Netzschalterplatine ab.

  • Seite 46: Systemplatine

    Schritte 1. Verbinden Sie das Kabel der Netzschalterplatine mit der Netzschalterplatine und schließen Sie die Verriegelung, um das Kabel zu befestigen. 2. Richten Sie die Netzschalterplatine aus und setzen Sie sie in den Steckplatz auf der Bodenplatte und lassen Sie sie einrasten. Nächste Schritte 1.
  • Seite 47 4. Entfernen Sie den Standrahmen. 5. Entfernen Sie die Blende der Systemplatine. 6. Entfernen Sie die Speichermodule. 7. Entfernen Sie die Wireless-Karte. 8. Entfernen Sie das Solid-State-Laufwerk. 9. Entfernen Sie den Kühlkörper. Info über diese Aufgabe Die folgende Abbildung zeigt die Anschlüsse auf der Systemplatine. Abbildung 1.

  • Seite 48: Einbauen Der Systemplatine

    Schritte 1. Trennen Sie das Kabel des Hintergrundbeleuchtung von der Systemplatine. 2. Trennen Sie das Bildschirmkabel von der Systemplatine. 3. Öffnen Sie den Riegel und trennen Sie das Kabel der Betriebsschalterplatine von der Systemplatine. 4. Trennen Sie das Lautsprecherkabel von der Systemplatine. 5.
  • Seite 49 Info über diese Aufgabe Die folgende Abbildung zeigt die Anschlüsse auf der Systemplatine. Abbildung 2. Systemplatinenanschlüsse 1. Arbeitsspeichermodul 2. Kamerakabel 3. Touchscreenkabel 4. Debug-Port 5. Knopfzellenbatterie 6. Lüfterkabel 7. Mikrofonkabel 8. Kabel des Medienkartenlesers 9. Lautsprecherkabel 10. Kabel der Netzschalterplatine 11.
  • Seite 50 Schritte 1. Richten Sie die Schraubenbohrungen in der Systemplatine mit den Schraubenbohrungen in der Grundplatte der Bildschirmbaugruppe aus. 2. Setzen Sie die sechs M3x5-Schrauben wieder ein, mit denen die Systemplatine an der Grundplatte der Bildschirmbaugruppe befestigt wird. 3. Verbinden Sie das Kamerakabel mit der Systemplatine. 4.

  • Seite 51: Bodenplatte

    3. Bauen Sie die Wireless-Karte ein. 4. Installieren Sie die Speichermodule. 5. Bringen Sie die Abdeckung der Systemplatine 6. Installieren Sie den Standrahmen. 7. Bringen Sie die untere Abdeckung 8. Bringen Sie die rückseitige Abdeckung wieder an. 9. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
  • Seite 52 Entfernen und Einbauen von Komponenten...

  • Seite 53: Anbringen Der Bodenplatte

    Schritte 1. Entfernen Sie die 19 Schrauben (M3x5), mit denen die Bodenplatte an der Grundplatte der Bildschirmbaugruppe befestigt ist. 2. Entfernen Sie die Bodenplatte und heben Sie die Bodenplatte von der Grundplatte der Bildschirmbaugruppe ab. Anbringen der Bodenplatte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 54 Schritte 1. Richten Sie die Schraubenbohrungen der Bodenplatte an den Schraubenbohrungen in der Grundplatte der Bildschirmbaugruppe aus. 2. Bringen Sie die 19 Schrauben (M3x5) wieder an, mit denen die Bodenplatte an der Grundplatte der Bildschirmbaugruppe befestigt wird. Nächste Schritte 1. Bauen Sie den Bildschirm ein.

  • Seite 55: Bildschirm

    Bildschirm Entfernen des Bildschirms Voraussetzungen 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer (Vor der Arbeit an Komponenten im Inneren des Computers). 2. Entfernen Sie die rückseitige Abdeckung. 3. Entfernen Sie die untere Abdeckung. 4. Entfernen Sie die Festplatte. 5.

  • Seite 56: Einbauen Des Bildschirms

    Schritte 1. Entfernen Sie die 11 Schrauben (M3x5), mit denen der Bildschirm an der Grundplatte der Bildschirmbaugruppe befestigt ist. 2. Bringen Sie den Computer in eine aufrechte Position. 3. Fassen Sie den Bildschirm an der oberen Ecke an und drücken Sie ihn von der Grundplatte der Bildschirmbaugruppe weg, indem Sie die an der Grundplatte der Bildschirmbaugruppe verfügbaren Löcher nutzen.
  • Seite 57 Entfernen und Einbauen von Komponenten...
  • Seite 58 Schritte 1. Richten Sie den Bildschirm an den Steckplätzen der Grundplatte der Bildschirmbaugruppe aus. 2. Führen Sie die Kabel der Bildschirmhintergrundbeleuchtung, des Touchscreens und des Bildschirms durch die Schlitze auf der Grundplatte der Bildschirmbaugruppe. 3. Legen Sie die Grundplatte der Bildschirmbaugruppe mit dem Bildschirm nach unten auf eine saubere und ebene Fläche. Entfernen und Einbauen von Komponenten...
  • Seite 59 4. Bringen Sie die 10 Schrauben (M3x5) wieder an, mit denen der Bildschirm an der Grundplatte der Bildschirmbaugruppe befestigt wird. ANMERKUNG: Die Schrauben, mit denen der mittlere Rahmen und der Bildschirm an der Grundplatte der Bildschirmbaugruppe befestigt werden, sind silber und mit „LCD“ um die Schraubenbohrungen gekennzeichnet. 5.

  • Seite 60: Gerätetreiber

    Gerätetreiber Dienstprogramm zur Installation der Intel- Chipsatz-Software Prüfen Sie im Geräte-Manager, ob der Chipsatz-Treiber installiert ist. Installieren Sie Intel Chipsatz-Updates von www.dell.com/support. Videotreiber Prüfen Sie im Geräte-Manager, ob der Videotreiber installiert ist. Installieren Sie das Videotreiber-Update von www.dell.com/support. Intel Serial IO Driver Prüfen Sie im Geräte-Manager, ob der Intel Serial IO Driver installiert ist.

  • Seite 61: System-Setup

    System-Setup ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt. Themen: • System-Setup • Aufrufen des BIOS-Setup-Programms • Navigationstasten • Startsequenz • Optionen des System-Setup • Löschen von CMOS-Einstellungen • Löschen vergessener Kennwörter System-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert...

  • Seite 62: Startsequenz

    Mit der Startsequenz können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power-on Self Test), wenn das Dell Logo angezeigt wird, können Sie: •...
  • Seite 63 General-System Information (Allgemeine Systeminformationen) DIMM 1 Size Zeigt die DIMM-A-Speichergröße an. DIMM 2 Size Zeigt die DIMM-B-Speichergröße an. PCI Information (PCI-Informationen) Zeigt die Informationen zum M.2-Steckplatz 1. SLOT1 Zeigt die Informationen zum M.2-Steckplatz 2. SLOT2_M.2 Processor Information (Prozessorinformationen) Prozessortyp Zeigt den Prozessortyp an. Anzahl Cores Zeigt die Anzahl der Prozessorkerne an.
  • Seite 64 Tabelle 4. Optionen des System-Setup – Menü „System Configuration“ (Systemkonfiguration) System Configuration (Systemkonfiguration) Integrated NIC Steuert den integrierten LAN-Controller. Enable UEFI Network Stack UEFI Network Stack aktivieren oder deaktivieren. SATA Operation Konfigurieren Sie den Betriebsmodus des integrierten SATA-Festplatten-Controllers. Drives Verschiedene eingebaute Laufwerke aktivieren oder deaktivieren. SMART Reporting Aktivieren oder deaktivieren von Selbstüberwachung, Analyse und Berichttechnologie (SMART) während des Systemstarts.
  • Seite 65 Security (Sicherheit) PTT Security Aktivieren oder Deaktivieren von Sichtbarkeit von Intel-Plattform Trust-Technologie (PTT) für das Betriebssystem. OROM Keyboard Access Aktiviert oder deaktiviert den OROM-Tastaturzugriff. Admin Setup Lockout Ermöglicht es, Benutzer vom Aufrufen des Setups abzuhalten, wenn ein Administratorkennwort festgelegt ist. Master Password Lockout Ermöglicht es, Benutzer vom Aufrufen des Setups abzuhalten, wenn ein Masterkennwort festgelegt ist.
  • Seite 66 Intel Software Guard Extensions Enable Intel Speed Shift Technology (Intel Aktivieren/Deaktivieren der Unterstützung für die Intel Speed Shift-Technologie. Speed Shift Technology aktivieren) Durch Festlegen dieser Option auf „Enable“ (Aktivieren) kann das Betriebssystem die entsprechende Prozesserleistung automatisch auswählen. Standardeinstellung: Enabled (Aktiviert). Auto On Time Ermöglicht das automatische Starten des Computers jeden Tag oder zu einem vorgegebenen Datum und einer vorgegebenen Zeit.

  • Seite 67: Löschen Von Cmos-Einstellungen

    Tabelle 13. Optionen des System-Setup – Menü „SupportAssist System Resolution“ (SupportAssist-Systemproblemlösung) SupportAssist System Resolution (SupportAssist-Systemproblemlösung) Auto OS Recovery Threshold Zur Kontrolle des automatischen Startablaufs der Konsole für SupportAssist- Systemproblemlösung und des Dell BS-Wiederherstellungstools. SupportAssist OS Recovery Aktivieren oder Deaktivieren der Bootablaufs für den Unterstützungsassistenten OS Recovery Tool nach bestimmten Systemfehlern.

  • Seite 68: Löschen Vergessener Kennwörter

    Schritte 1. Ziehen Sie den Jumper-Stecker von den Kennwort-Jumper-Stiften ab und schließen Sie ihn an an die CMOS-Jumper-Stifte an. 2. Warten Sie 5 Sekunden und dann setzen Sie den Jumper-Stecker wieder an seine ursprünglichen Position. Nächste Schritte 1. Bringen Sie die Abdeckung der Systemplatine 2.
  • Seite 69 Schritte 1. Entfernen Sie den Jumper-Stecker von den Kennwort-Jumper-Stiften. 2. Warten Sie 5 Sekunden und dann setzen Sie den Jumper-Stecker wieder an seine ursprünglichen Position. Nächste Schritte 1. Bringen Sie die Abdeckung der Systemplatine 2. Installieren Sie den Standrahmen. 3. Bringen Sie die untere Abdeckung 4.

  • Seite 70: Fehlerbehebung

    Schritte 1. Schalten Sie den Computer ein. 2. Wenn der Computer startet, drücken Sie die F12-Taste, sobald das Dell-Logo angezeigt wird. 3. Wählen Sie auf dem Startmenü-Bildschirm die Option Diagnostics (Diagnose). 4. Klicken Sie auf den Pfeil in der unteren linken Ecke.

  • Seite 71: Diagnostics (Diagnose)

    SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows 10 vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können.

  • Seite 72: Aktualisieren Des Bios (Usb-Stick)

    Sie können das Tool auch über die Dell Supportwebsite herunterladen, um Probleme mit Ihrem Computer zu beheben, wenn das primäre Betriebssystem auf dem Computer aufgrund von Software- oder Hardwareproblemen nicht gestartet werden kann. Weitere Informationen über Dell SupportAssist OS Recovery finden Sie im Benutzerhandbuch zu Dell SupportAssist OS Recovery unter www.dell.com/support.

  • Seite 73: Reststromentladung

    Schritte 1. Schalten Sie den Computer aus. 2. Schalten Sie das Modem aus. 3. Schalten Sie den WLAN-Router aus. 4. Warten Sie 30 Sekunden. 5. Schalten Sie den WLAN-Router ein. 6. Schalten Sie das Modem ein. 7. Schalten Sie den Computer ein. Reststromentladung Info über diese Aufgabe Bei Reststrom handelt es sich um statische Elektrizität, die nach dem Ausschalten des Computers und Entfernen des Akkus auf dem...

  • Seite 74: Hilfe Erhalten Und Kontaktaufnahme Mit Dell

    Suchleiste ein. • BIOS-Informationen Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/Ihrer Region eventuell nicht verfügbar.
