Instruções para instalação rápida

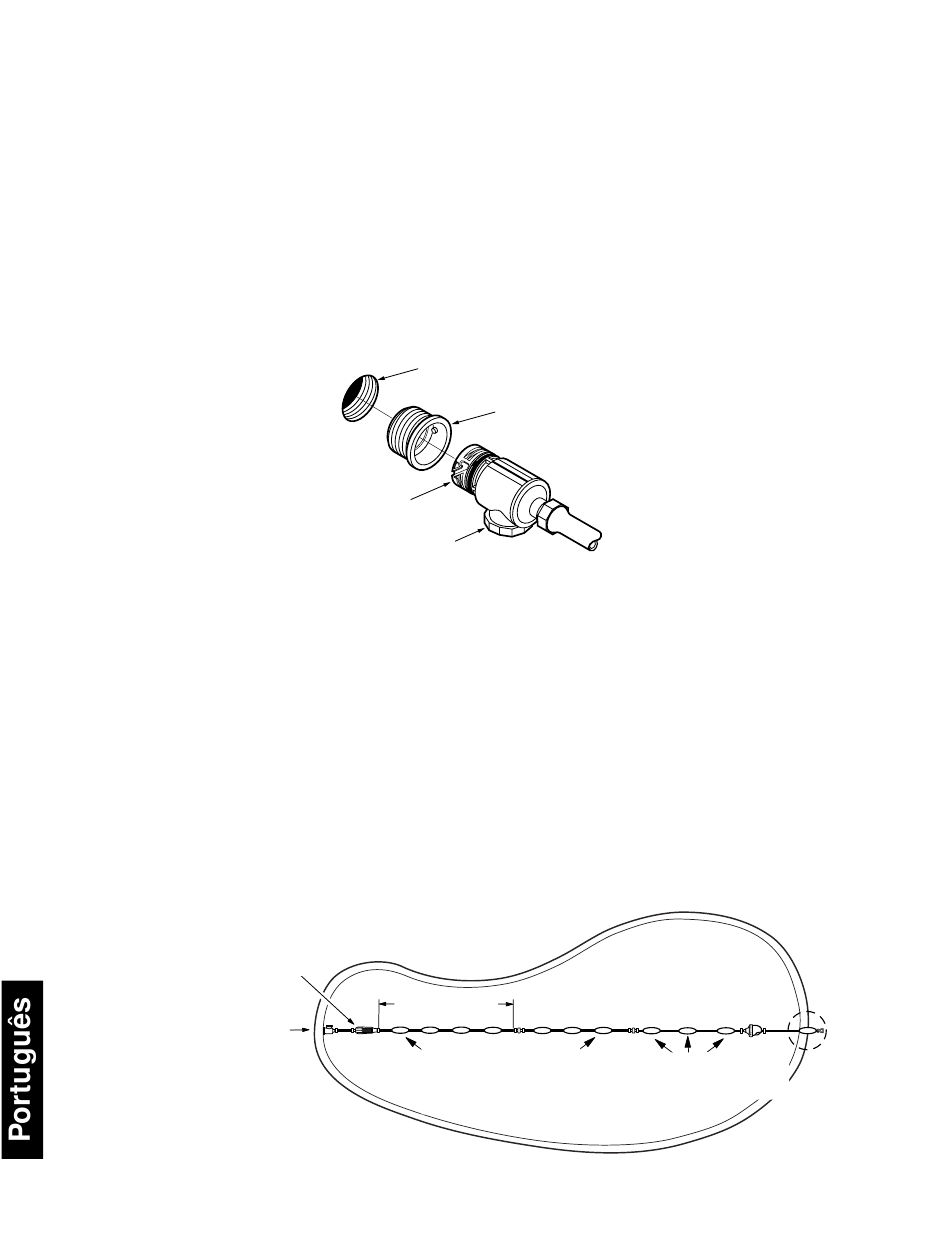

Instale a conexão universal de parede
1
Pode ser instalado em poucos minutos em piscinas com uma linha exclusiva de retorno do
aspirador e um encaixe de tubagem fêmea roscado de 3,8 cm (1,5 pol.).
1. Ligue a bomba de filtragem da piscina e purgue a canalização. Desligue a bomba.
2. Retire a conexão universal de parede (CUP) da desconexão rápida e enrosque-a na
abertura de retorno.
3. Rode a desconexão rápida no sentido dos ponteiros dum relógio dentro da conexão
universal e puxe para fora para prender a conexão.
Ajuste a mangueira de alimentação de acordo com o
2
comprimento da piscina
Com a mangueira conectada na parede da piscina no local da linha de retorno, estique a
mangueira até ao ponto mais distante da piscina. A extremidade da mangueira deve ficar a 15,2
cm desse ponto – mais comprida ou mais curta – conforme mostra a linha pontilhada.
Mangueira comprida demais? Corte o comprimento em excesso da primeira secção da
mangueira e volte a conectar as secções da mangueira.
Mangueira curta demais? Adquira uma secção de mangueira de alimentação adicional
(peça nº 9-100-3104), uma articulação (peça nº D20) e duas porcas de mangueira (peça nº
D15) através de um revendedor autorizado Polaris.
Após ajustar o comprimento da mangueira, posicione as bóias da mangueira conforme mostrado.
Linha de
In-Line
Filtro em linha retorno
Filter
Linha exclusiva
Dedicated
Linha de retorno
Return Line de retorno
Linha exclusiva de retorno Dedicated return Line
Quick
Desconexão rápida
Disconnect
Pressure Relief
Válvula dealívio da pressão
Valve
Primeira secção
First Hose Section
da mangueira
Coloque as bóias da
Floats evenly distributed
mangueira de alimentação
1-1/2 to 3 feet apart
a intervalos regulares de
45 cm a 90 cm à parte.
www.polarispool.com
Universal
Conexão universal de parede (CUP)
Wall Fitting
Bóias da mangueira
Leader hose floats
principal, a uma distância
2-3 feet apart
entre si de 60 a 90 cm
