Instructions d'installation rapide

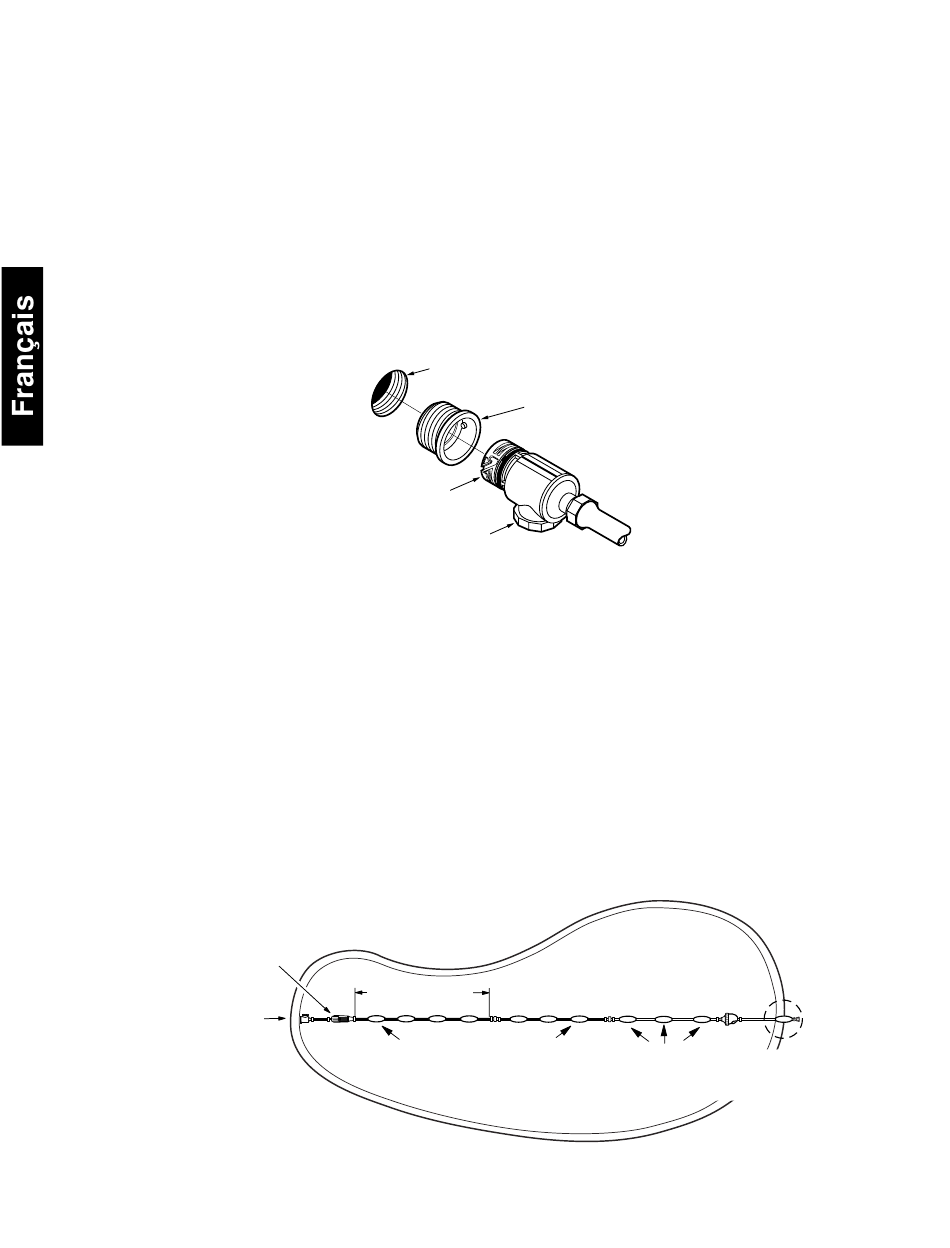

Installation du raccord mural universel (UWF)
1
L'installation ne prendra que quelques minutes si la piscine est équipée d'une ligne de retour
dédiée et d'un raccord de tuyau femelle de 1-1/2 pouces (3,8 cm).
1. Mettre la pompe de filtrage en marche et rincer les conduites. Arrêter la pompe.
2. Enlever le raccord mural universel du raccord de connexion rapide, puis le visser sur
l'ouverture de la conduite de retour.
3. Introduire la connexion rapide dans le raccord mural universel (UWF) en tournant dans le
sens des aiguilles d'une montre, puis tirer pour verrouiller.
2
Adaptation de la longueur du tuyau d'arrivée aux dimensions
de la piscine
Lorsque le tuyau est connecté à la conduite de retour sur la paroi de la piscine, tendre le tuyau
jusqu'à ce qu'il atteigne le point le plus éloigné de la piscine. L'extrémité du tuyau doit être à plus
ou moins 15 cm de ce point, comme indiqué par le cercle en pointillé.
Le tuyau est-il trop long ? Couper la longueur excédentaire de la première section de tuyau
et reconnecter les sections de tuyau.
Le tuyau est-il trop court ? Acheter une section de tuyau supplémentaire (n° de pièce
9-100-3104), un pivot (n° de pièce D20) et deux raccords de fixation de tuyau (n° de pièce
D15) chez un revendeur agréé par Polaris.
Après avoir ajusté la longueur du tuyau flexible, mettre les flotteurs en place selon l'illustration.
In-Line
Filtre en ligne Filter
Conduite de retour
Dedicated
spécialisée
Return Line
Conduite de retour spécialisée Dedicated return Line
Connexion rapide
Quick
Disconnect
Pressure Relief
Soupape de décharge
Valve
Première section
First Hose Section
de tuyau
Espacer régulièrement Floats evenly distributed
1-1/2 to 3 feet apart
les flotteurs du tuyau
flexible d'arrivée tous
les 45 à 90 cm
www.polarispool.com
Universal
Raccord mural universe (UWF)
Wall Fitting
Leader hose floats
Flotteurs de la section principale
2-3 feet apart
du tuyau flexible d'arrivée,
espacés de 60 à 90 cm
