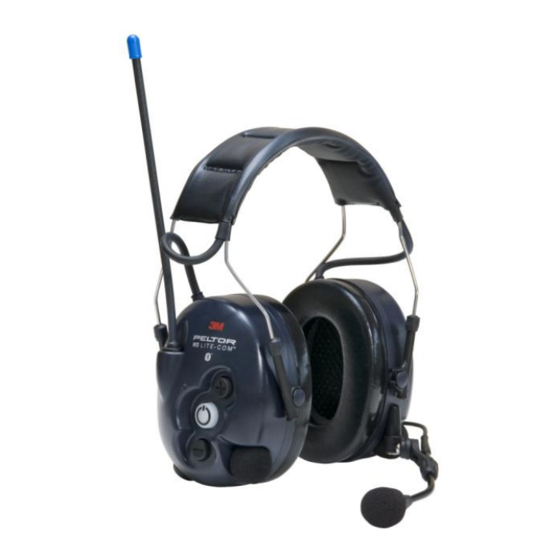

Peltor WS LiteCom MT53H7A4410WS5 Kurzanleitung

Peltor WS LiteCom MT53H7A4410WS5 Kurzanleitung

Werbung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Peltor WS LiteCom MT53H7A4410WS5

  • Seite 1: Inhaltsverzeichnis

    WS LiteCom INHALT Produktinformationen Kurzreferenz  Bedienung  Telefonbedienung  Einstellungen  Pairing  Gebrauchshinweise  Technische Informationen  Ersatzteile und Zubehör  F A Q  MT53H7A4410WS5  Kompatibilität zu anderen PMR Funkgeräten MT53H7P3E4410WS5...
  • Seite 2: Produktinformationen

    3M™ Peltor™ Short Ref Manual Produktinformationen 8 Kanäle auf 446 MHz, anmelde- und gebührenfrei  Pro Kanal 38 Subkanäle  Reichweite bis 2km im Freien (bei hoher Sendeleistung)  Kompatibel zu PMR 446 Handfunkgeräten  Eingebaute Bluetooth Schnittstelle für drahtlose Kopplung mit einem ...
  • Seite 3 3M™ Peltor™ Short Ref Manual Produktinformationen Sprachgeführtes Menu für Einstellungen bei aufgesetztem Headset  Lautstärkeregelung und Funk PTT Taste an rechter Hörmuschel  Telefonbedientasten an linker Hörmuschel  Lärmkompensierendes Mikrophon  Warnsignal bei niedriger Batteriespannung  Gerät schaltet sich beim nicht Gebrauch automatisch aus ...
  • Seite 4: Bedienung

    3M™ Peltor™ Short Ref Manual Bedienung 1. Einschalten Nach dem Einschalten wird sofort nach einem Bluetooth Gerät gesucht "… connecting Bluetooth … connected." Wird ein bekanntes und aktives Bluetoothgerät im Nahfeld gefunden, erfolgt die Kopplung in Sekundenschnelle Kann keine Bluetooth-Verbindung aufgebaut werden, ertönt nach einer gewissen Zeit:...
  • Seite 5: Ausschalten

    3M™ Peltor™ Short Ref Manual Bedienung 2. Ausschalten Auto-Abschaltung falls 2h keine Taste gedrückt wurde 3 sec 2 sec drücken bis Tonsignal (fallen) © 3M 2011. All Rights Reserved.
  • Seite 6: Senden Mit Ptt

    3M™ Peltor™ Short Ref Manual Bedienung 3. Senden mit PTT Fred, bla, bla,bla….. PTT gedrückt halten PTT Taste drücken PTT Taste loslassen ▲ Mit der richtigen VOX Einstellung, kann auch sprachgesteuert gesendet werden => beide Hände frei! (siehe Einstellungen: VOX)
  • Seite 7: Vox Ausschalten

    3M™ Peltor™ Short Ref Manual Bedienung 4. VOX Ausschalten 5. VOX Einschalten " VOX OFF " " VOX n " 2 x kurz tippen 2 x kurz tippen 2 x kurz PTT tippen 2 x kurz PTT tippen "VOX n"...
  • Seite 8: Telefonbedienung

    3M™ Peltor™ Short Ref Manual Telefonbedienung A. Ankommender Anruf B. Anruf Entgegennahme " Incoming Call" 1 x kurz tippen Anruf Entgegennahme durch kurzes Drücken der Bluetooth-Taste Allfällig spielende Musik wird angehalten Lautstärke kann eingestellt werden via den und es ertönt "Incoming Call"...
  • Seite 9: Anruf Ablehnen

    3M™ Peltor™ Short Ref Manual Telefonbedienung C. Anruf Ablehnen D. Telefongespräch beenden " Incoming Call" 2 sec 1 x kurz tippen 2 sec Bluetooth-Taste drücken um Anruf Beendung durch kurzes das Telefongespräch abzulehnen Drücken der Bluetooth-Taste Die VOX Funktion wird nach Beendigung Die VOX Funktion wird nach Beendigung wieder aktiv und ein allfälliges Musik-...
  • Seite 10: Wichtige Hinweise

    3M™ Peltor™ Short Ref Manual Telefonbedienung E. Wiederwahl (letzte Nummer) Wichtige Hinweise ▲ Sprachwahl ist grundsätzlich möglich, hängt aber sehr stark von den Möglichkeiten des " Redial" Mobiltelefons ab (HFP: Hands-Free-Profile 1.5 wird unterstützt) ▲ Gleichzeitiger Betrieb von Funk und Telefon wird wie folgt unterstützt:...
  • Seite 11: Einstellungen

    3M™ Peltor™ Short Ref Manual Einstellungen Menüführung Radio Bluetooth Channel Surround Squelch „Mode“ kurz tippen ..Power Sub- Jedes Tippen schaltet Channel das Menü weiter Die Menüanwahl (Menüzeiger) bleibt auf dem letzten Parameter stehen, auch nach dem Ausschalten Ein kurzer Tastendruck gibt den Parameterwert der Menüwahl (Menüzeiger) aus, ohne weiterzuschalten ©...
  • Seite 12: Surround (Lautstärke Der Umgebungsgeräusche)

    3M™ Peltor™ Short Ref Manual Einstellungen Surround (Lautstärke der Umgebungsgeräusche) Surround 2 sec „-“ kurz tippen „ “ schaltet den Je niedriger der Wert ist, um so leiser werden die Wert hoch Umgebungsgeräusche wahrgenommen „ “ schaltet den Surround kann auch ausgeschaltet werden => auf 1 und dann 2sec die „-“...
  • Seite 13 3M™ Peltor™ Short Ref Manual Einstellungen Bluetooth (Lautstärke des Bluetooth-Gerätes) Bluetooth 2 sec „-“ kurz tippen Je niedriger der Wert ist, um so leiser ist die Lautstärke des Bluetooth- „ “ schaltet den Gerätes Wert hoch Bluetooth kann auch ausgeschaltet werden => auf 1 und dann 2sec die „-“...
  • Seite 14 3M™ Peltor™ Short Ref Manual Einstellungen Radio (Lautstärke des Funkgerätes) Radio 2 sec „-“ kurz tippen Je niedriger der Wert ist, um so leiser ist die Lautstärke des Funkgerätes „ “ schaltet den Das Funkgerät kann auch ausgeschaltet werden => auf 1 und dann 2sec die Wert hoch „-“...
  • Seite 15 3M™ Peltor™ Short Ref Manual Einstellungen Channel (Kanalwahl) Channel kurz tippen „ “ schaltet den Wert hoch „ “ schaltet den Wert runter Bei allen Lite-Com und/oder Funkgeräten muss der gleiche Kanal eingestellt sein, wenn sie miteinander kommunizieren sollen © 3M 2011. All Rights Reserved.
  • Seite 16 3M™ Peltor™ Short Ref Manual Einstellungen VOX (Sprachgesteuertes Senden) 2 sec „-“ kurz tippen Je niedriger der Wert ist, um so empfindlicher reagiert das sprachgesteuerte „ “ schaltet den Senden. VOX reagiert nicht, falls schon ein anderer Teilnehmer den Kanal belegt Wert hoch (wird durch periodische Töne signalisiert / AntiVOX )
  • Seite 17 3M™ Peltor™ Short Ref Manual Einstellungen Squelch (Rauschunterdrückung) Squelch 2 sec „-“ kurz tippen Je niedriger der Wert ist, um so empfindlicher reagiert das Gerät auf das „ “ schaltet den Kanalrauschen. Wert hoch Muss ein sehr grosser Wert zwecks Rauschunterdrückung eingestellt „...
  • Seite 18: Subchannel (Tonselektiver Empfang)

    3M™ Peltor™ Short Ref Manual Einstellungen Subchannel (Tonselektiver Empfang) Sub- Channel kurz tippen „ “ schaltet den Wert hoch „ “ schaltet den Wert runter Wird ein Subchannel eingestellt, so Sendet und Empfängt das Gerät nur noch mit Geräten mit der gleichen Subchannel Einstellung Der Subkanal wird unter dem Kanal abgespeichert ( =>...
  • Seite 19 3M™ Peltor™ Short Ref Manual Einstellungen … Power (Sendeleistung) … Power High Power Power kurz tippen Hohe Leistung für ca 2km Reichweite im Freien „ “ schaltet den Niedrige Leistung für ca 1km Reichweite im Freien Wert hoch „ “ schaltet den Bei höherer Leistung verkürzt sich die Batterielebensdauer...
  • Seite 20: Pairing

    3M™ Peltor™ Short Ref Manual Pairing Neues Bluetooth Gerät registrieren " ….bluetooth pairing ON…." 5 sec Muss mindestens 5sec drücken bis Meldung Meldung wiederholt sich bis ein 10sec ausgeschaltet "..bluetooth pairing on" Gerät gepairt werden konnte oder sein ertönt bis die Pairingzeit überschritten...
  • Seite 21 3M™ Peltor™ Short Ref Manual Pairing Neues Bluetooth Gerät registrieren " pairing completed" Peltor WS5 Lite Com PIN ? "… pairing „PeltorWS Lite-Com“ auswählen 0000 (4x Null) eingeben Meldung completed…" zeigt ein erfolgreiches Pairing an " connected" Peltor WS5 Lite-Com verbunden ©...
  • Seite 22: Wichtige Hinweise Zum Pairing

    3M™ Peltor™ Short Ref Manual Pairing Wichtige Hinweise zum Pairing Das pairing ist während 3min aktiv, während dieser Zeit muss ein Pairing  erfolgen können Eine Zeitüberschreitung wird durch die Meldung "pairing OFF" signalisiert  => das Bleutooth-Modul ist dann ausgeschaltet Es bleiben bis zu 3 Bluetooth-Geräte im pairing Speicher des WS LiteCom...
  • Seite 23: Gebrauchshinweise

    3M™ Peltor™ Short Ref Manual Gebrauchshinweise Richtige Mikrofon-Position beachten:  Mikrofon im Mundwinkel mit ca 3mm  Abstand zur Lippe positionieren (kiss the mic position) Richtige Headset Lagerung beachten:  In geheiztem Raum (>15°C) lagern (nicht im Wagen oder im Freien) ...
  • Seite 24 3M™ Peltor™ Short Ref Manual Gebrauchshinweise Einsetzen / Wechseln des Akku / Batterie-Pack:  Bitte wie folgt vorgehen  Mikrofon vor Nässe schützen!  Verwendung eines imprägnierten Windschutzes M995  © 3M 2011. All Rights Reserved.
  • Seite 25: Technische Informationen

    3M™ Peltor™ Short Ref Manual Technische Informationen Zwei 1.5V-Batterien (AA) [NiMH Akkubetrieb möglich]  Betriebszeit mit neuen Batterien 10 – 12h je nach Batterietyp  und Verwendung  Meldung bei niedriger Batteriespannung "battery low" Automatische Abschaltung 2h nach letzten Tastendruck ...
  • Seite 26: Ersatzteile Und Zubehör

    3M™ Peltor™ Short Ref Manual Ersatzteile und Zubehör Hygieneset: HY79  Je 2 Dämmkissen, Dichtungsringe, bei regelmässigem Gebrauch 2 x pro Jahr wechseln Clean Einmalschutz: HY100A  Als Auflage für den Dichtungsring Mike Protector: HYM1000  Mikrofon-Schutz gegen schwachen Wind,sowie zur Hygiene...
  • Seite 27 3M™ Peltor™ Short Ref Manual Ersatzteile und Zubehör Batterie-Träger: 1180 SV  für AA Batterien (Lieferung ohne Batterien) Akkubatterie: ACK051  NiMH-Akku Pack (2500mAh) Batterieladungsgerät: FR05  230V~ Ladegerät für NiMH-Akku Pack (ACK051) ▲ Weiter Informationen zu Ersatzteilen finden Sie auch im Benutzerhandbuch...
  • Seite 28 3M™ Peltor™ Short Ref Manual Ersatzteile und Zubehör Anschlussmöglichkeit für 1 externes Gerät Kabel und Adapter-Lösungen für viele verschiedene Geräte wie:  - GSM Handy - Externes Funkgerät - DECT Geräte Abklärung der Möglichkeiten bei Ihrem Peltor-Partner © 3M 2011. All Rights Reserved.
  • Seite 29: F A Q

    3M™ Peltor™ Short Ref Manual F A Q Themenkreis Funk Warum keine Funkverbindung ? Funkmodul kann ausgeschaltet sein  Siehe Einstellungen, Menüpunkt: Radio => OFF ?  Alle Funkteilnehmer auf gleichem Kanal?  Siehe Einstellungen, Menüpunkt: Channel  Alle Funkteilnehmer auf gleichem Subkanal? ...
  • Seite 30 3M™ Peltor™ Short Ref Manual F A Q Themenkreis Bluetooth Warum keine Verbindung zum Bluetooth Gerät ? Bluetooth Einheit am Headset eingeschaltet?  Siehe Einstellungen, Menüpunkt: Bluetooth (evtl. OFF)  Bluetooth Einheit am Mobiltelefon eingeschaltet?  Kein Pairing mit dem Bluetooth-Gerät? ...
  • Seite 31: Kompatibilität Zu Anderen Pmr Funkgeräten

    3M™ Peltor™ Short Ref Manual Kompatibilität zu anderen PMR Funkgeräten Standardprogrammierung KENWOOD / HYT / MOTOROLA © 3M 2011. All Rights Reserved.
  • Seite 32: Standardprogrammierung Icom

    3M™ Peltor™ Short Ref Manual Kompatibilität zu anderen PMR Funkgeräten Standardprogrammierung ICOM ICOM PMR Norm PMR norme IC-F25SR IC-F4029SDR Lite Com series (analog mode) Kanalschalter Kanalschalter Frequenz CTCSS Kanal Subkanal commutateur canaux commutateur canaux fréquence ton squelch canal subcanal [MHz] [HZ] 446.00625...
