Inhaltszusammenfassung für Hacker JetiBox

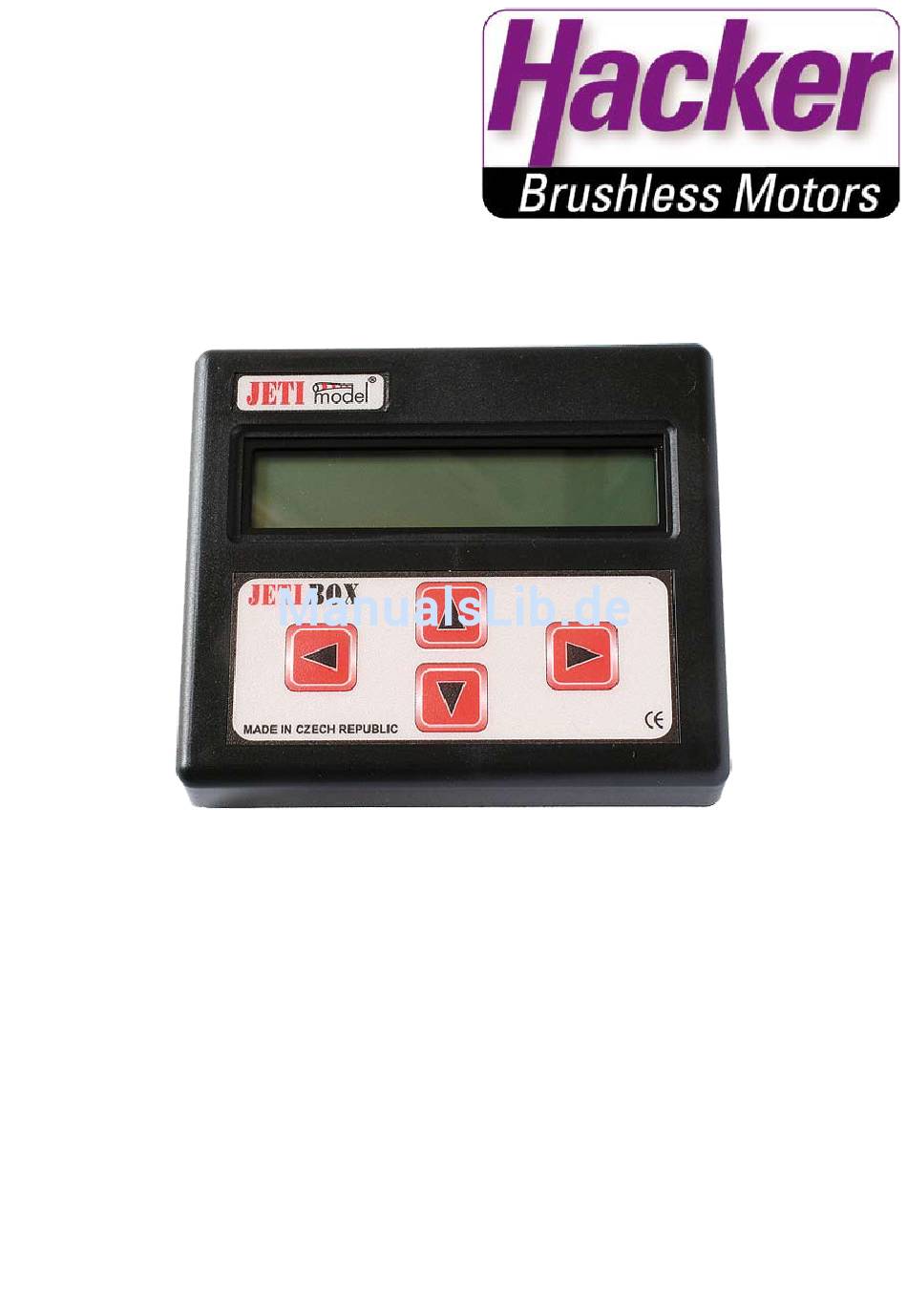

- Seite 1 Bedienungsanleitung JETIBOX für die erweiterte Programmierung von MasterSpin-Drehzahlstellern...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung JetiBox Wir freuen uns, dass Sie sich für ein Produkt aus unserem Sortiment entschieden haben. Diese JetiBox, die wir in Zusammenarbeit mit der Firma JETI entwickelt haben, ist auf dem neusten technischen Stand. Sie haben eine sehr leistungsfähigen Programmiereinheit, für die erweiterte Programmierung der MasterSpin Drehzahlsteller erworben, bei dem besonderer Wert auf Zuverlässigkeit und einfache... -
Seite 3: Sicherheits- Und Betriebshinweise
An der JetiBox dürfen keinerlei Veränderungen vorgenommen werden. Setzen Sie das Gerät nur bei Umgebungstemperaturen im Bereich zwischen –10°C und + 50°C ein. Der Betrieb der JetiBox ist nur in Umgebungen erlaubt, in denen es zu keiner elektrosta- tischen Aufladung kommen kann. -
Seite 4: Haftungsausschluss
Einsatz des Produkts und dessen Wartung nicht möglich ist, kann von der Fa. Hacker Motor GmbH keinerlei Haftung für Verluste, Schäden oder Kosten gewährt werden. Jeglicher Anspruch auf Schadensersatz, der sich durch den Betrieb, den Ausfall bzw. Fehlfunk- tionen ergeben kann, oder in irgendeiner Weise damit zusammenhängt wird abgelehnt. -
Seite 5: Produktbeschreibung

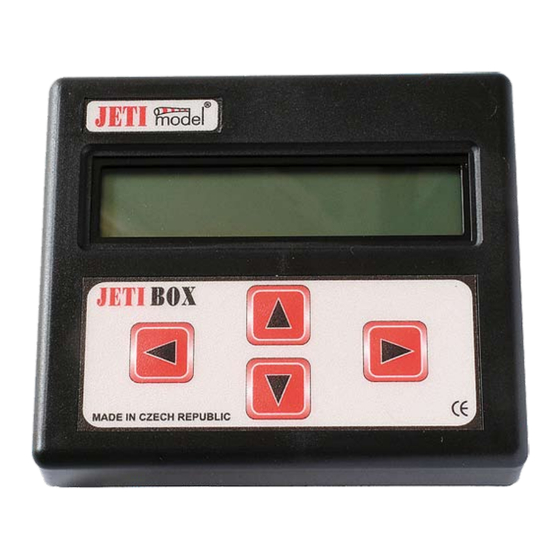

Eine Übersicht aller Programmiermöglichkeiten finden Sie hier in dieser Bedienungsanlei- tung. Die JetiBox ist sozusagen ein Display des MasterSpin-Drehzahlstellers. Es können Werte aus- gelesen werden und mittels der vier Tasten des Tastenfeldes im Menü geblättert werden und Parameter verändert werden. -
Seite 6: Anschluss Und Bedienelemente
MasterSpin-Drehzahlsteller versorgt. Bei Messung der Pulsbreite wird die JetiBox vom Empfänger versorgt. Bei Verwendung der JetiBox als Servotester muß die Spannugsversorgung durch einen sepa- raten Empfängerakku erfolgen. Ein solcher Akku muss am Eingang der mit ’Stromversorgung’ gekennzeichnet ist, angesteckt werden. Bitte achten Sie unbedingt auf richtige Polung der Stecker. -
Seite 7: Konfiguration Der Masterspin Drehzahlsteller Mittels Jetibox
Antriebsakku angesteckt werden. Nur dadurch wird der Mikrocontroller im Steller mit der Betriebssapnnung versorgt! Die Bestätigung der Programmierung wird durch die geänderten Werte im Display der JetiBox angezeigt. Ein Motor kann aber muß nicht zwin- gend angeschlossen sein. Beachten Sie die Hinweise der Bedienungsanleitung Ihres Motors und Controllers. -
Seite 8: Einstellung Mit Hilfe Der Jeti-Box
Nach Unten Down Stecken Sie den JR-Stecker des Drehzahlstellers in die Buchse mit der Bezeichnung Impuls + - an der rechten Seite der JETIBOX. Empfängeranschlußkabel bei BEC-Typen bzw. extra Stecker bei OPTO-Typen hier Polrichtig einstecken Bevor Sie den Flugakku anschließen, nehmen Sie aus Sicherheitsgründen die Luftschraube des Modells ab. - Seite 9 Bedienungsanleitung JetiBox Start Hier als Beispiel eines MasterSpin 44 Drehzahlstellers Verbinden mit der Stromversorgung CONTROLLER TYPE CONTROLLER TYPE CONTROLLER TYPE CONTROLLER TYPE < Uin=6-26V > < Imax=44A > <BEC 5.5V, 3A/5A MasterSpin 44> OPTO oder BEC und Betriebsspannung Maximaler Strom...
-
Seite 10: Diagramm „Autosetup
2-Poligem Innenläufer bestimmt - Bremse aktiv - Timing 0° - LiPo-Autodetekt, allmähliches Abschalten bei erreichen von 3,0V/Zelle Modus 4 Segler Außenläufer - dieser Modus ist für Elektrosegler mit Hacker Brushless A-Motoren oder 10-14po- ligen Aussenläufer bestimmt - Bremse aktiv - Timing 24°... - Seite 11 Bedienungsanleitung JetiBox...
- Seite 12 Bedienungsanleitung JetiBox...
- Seite 13 Bedienungsanleitung JetiBox...
- Seite 14 Bedienungsanleitung JetiBox...
-
Seite 15: Diagramm „Messen
Bedienungsanleitung JetiBox Diagramm „Messen“ Der Drehzahlsteller registriert die max. Temperatur während der Betriebszeit und den Zeitpunkt, wann sie erreicht worden ist. Die Zeit wird vom ersten Anlaufen des Motors gemessen. Der Drehzahlsteller registriert die min. Temperatur während der Betriebszeit und den Zeitpunkt, wann sie erreicht worden ist. - Seite 16 Bedienungsanleitung JetiBox Der Drehzahlsteller registriert die Gesamtlaufzeit des Motors.. Der Drehzahlsteller registriert die Gesamt-Anschlusszeit des Drehzahlsteller (Aktivierung) bis zu seiner Abschaltung. Die Zeit wird vom ersten Anlaufen des Motors gemessen Geben Sie mit Hilfeder Tasten L-P die Polanzahl ein. Dieser Paramete ist für die korrekte Darstellung der max.
-
Seite 17: Einstellmöglichkeiten Mit Jetibox
Bedienungsanleitung JetiBox Einstellmöglichkeiten mit JetiBox Reglertyp techn. Daten Auto Manual Messen Setting Setting... -
Seite 18: Konformitätserklärung
Bedienungsanleitung JetiBox Konformitätserklärung Die beschriebenen Produkte genügen den einschlägigen und zwingenden EG-Richtlinien: EMV-Richtlinen 89/336/EWG 92/31/EWG 93/68/EWG. Schutzeinrichtungen Die MasterSpin-Drehzahlsteller sind mit Überwachungsschaltungen und Schutzeinrichtungen aus- gestattet, die sowohl den Controller schützen, als auch dafür sorgen, dass nur gültige Empfangssig- nale verwertet werden. -
Seite 19: Gewährleistung
Bedienungsanleitung JetiBox Gewährleistung Jeder Controller durchläuft während der Herstellung mehrere Prüfungen. Wir legen besonderen Wert auf einen hohen Qualitätsstandard. Für unsere Steller übernehmen wir daher eine Gewährleistung von 24 Monaten. Die Gewährleistung besteht darin, dass während der Garantiezeit nachgewiesene Materialfehler kostenlos durch uns behoben werden. Wir behalten uns vor das Gerät auszutauschen, wenn aus wirtschaftlichen Gründen eine Reparatur nicht möglich ist. -
Seite 20: Masterspin-Controller - Technische Daten
Bedienungsanleitung JetiBox 11. MASTER-Spin-Controller - Technische Daten Strom Innenwi- Swit- Max. Maße Helimodus Gewicht in Dauer Betriebsspannung/Zellenzahl derstand ching Servo- FETs (mm) aktivierbar Gramm (2,2Ah (mOhm) anzahl batt.) MasterSpin 11 5-12NC /2-4 LiPo/5-17V 32x23x6 2 x 8 MasterSpin 22 5-12NC /2-4 LiPo/5-17V... -
Seite 21: 12. Häufig Gestellte Fragen - Faqs
Eine genaue Anpassung kann mittels JETI-Box erfolgen! Welches Timing muss ich für Timing 0..4°: meinen Motor am Master- Hacker-Brushless Motoren der B-20, B-40 und B-50 Serien, sowie für die C-40 Spin-Controller einstellen? und C-50 Motoren. Auch für zweipolige Motoren anderer Hersteller ist diese Einstellung gut geeignet. - Seite 22 Opto-Regler: Ist der Empfängerakku geladen, eingesteckt und der Schal- ter auf EIN? • wenn die Stopstellung des Stellers mittels JetiBox auf einen festen Wert programmiert wurde muß auch der Gasknüppel und die Trimmung im- mer dort stehen! Ansonsten wird der Steller die Stellung nicht als Stop- Stellung erkennen und somit nicht aktiviert •...
- Seite 23 Bedienungsanleitung JetiBox Kann ich zwei Motoren an Nein! Es muß für jeden Motor ein Drehzahlsteller verwendet werden. einem Regler anschließen? Es können beide Steller an einem Akku angeschlossen werden. Bei Verwendung von zwei oder mehr Akkus, müssen diese parallel geschal- ten werden! Bei BEC-Stellern nur eine BEC verwenden, d.h.
- Seite 24 Copyright ©, Hacker Motor GmbH 2010 Irrtum und Änderungen vorbehalten WEEE-Reg.-Nr. DE 55352581 Eine Gewähr für den Inhalt dieser Drucksache, insbesondere für die Richtigkeit der Maße, technischen Daten und Preise wird nicht übernommen. www.hacker-motor.com Copyright 2010 Hacker Motor GmbH. All rights reserved.
