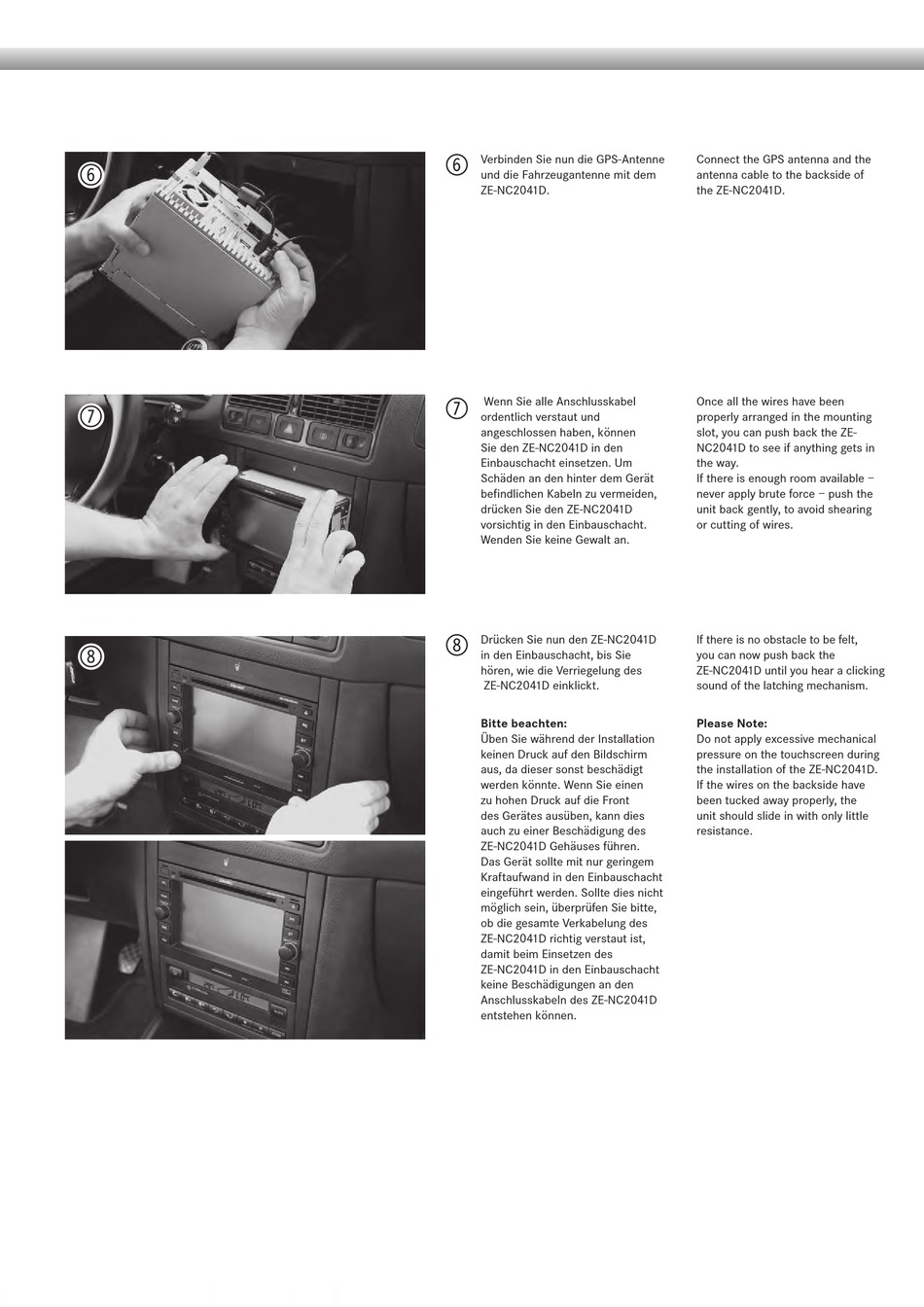

Verbinden Sie nun die GPS-Antenne
6
und die Fahrzeugantenne mit dem
ZE-NC2041D.
Wenn Sie alle Anschlusskabel
7
ordentlich verstaut und
angeschlossen haben, können
Sie den ZE-NC2041D in den
Einbauschacht einsetzen. Um
Schäden an den hinter dem Gerät
befindlichen Kabeln zu vermeiden,
drücken Sie den ZE-NC2041D
vorsichtig in den Einbauschacht.
Wenden Sie keine Gewalt an.
Drücken Sie nun den ZE-NC2041D
8
in den Einbauschacht, bis Sie
hören, wie die Verriegelung des
ZE-NC2041D einklickt.
Bitte beachten:
Üben Sie während der Installation
keinen Druck auf den Bildschirm
aus, da dieser sonst beschädigt
werden könnte. Wenn Sie einen
zu hohen Druck auf die Front
des Gerätes ausüben, kann dies
auch zu einer Beschädigung des
ZE-NC2041D Gehäuses führen.
Das Gerät sollte mit nur geringem
Kraftaufwand in den Einbauschacht
eingeführt werden. Sollte dies nicht
möglich sein, überprüfen Sie bitte,
ob die gesamte Verkabelung des
ZE-NC2041D richtig verstaut ist,
damit beim Einsetzen des
ZE-NC2041D in den Einbauschacht
keine Beschädigungen an den
Anschlusskabeln des ZE-NC2041D
entstehen können.
Connect the GPS antenna and the
antenna cable to the backside of
the ZE-NC2041D.
Once all the wires have been
properly arranged in the mounting
slot, you can push back the ZE-
NC2041D to see if anything gets in
the way.
If there is enough room available –
never apply brute force – push the
unit back gently, to avoid shearing
or cutting of wires.
If there is no obstacle to be felt,
you can now push back the
ZE-NC2041D until you hear a clicking
sound of the latching mechanism.
Please Note:
Do not apply excessive mechanical
pressure on the touchscreen during
the installation of the ZE-NC2041D.
If the wires on the backside have
been tucked away properly, the
unit should slide in with only little
resistance.
