Indstilling - Settings - Einstellungen
Bemærkninger - Remarks - Bemerkungen
NB!
Styresignalvælger - Control mode selection - Eingangssignalschalter
Funktionsvælger - Function mode selection - Funktionsschalter
Forbindelseeksempler - Wiring examples - Verbindungsbeispiele
Én fase - Single phase - Einleiter
For mere information venligst referer til datablad
© Danfoss | DCS (rja) | 2015-09

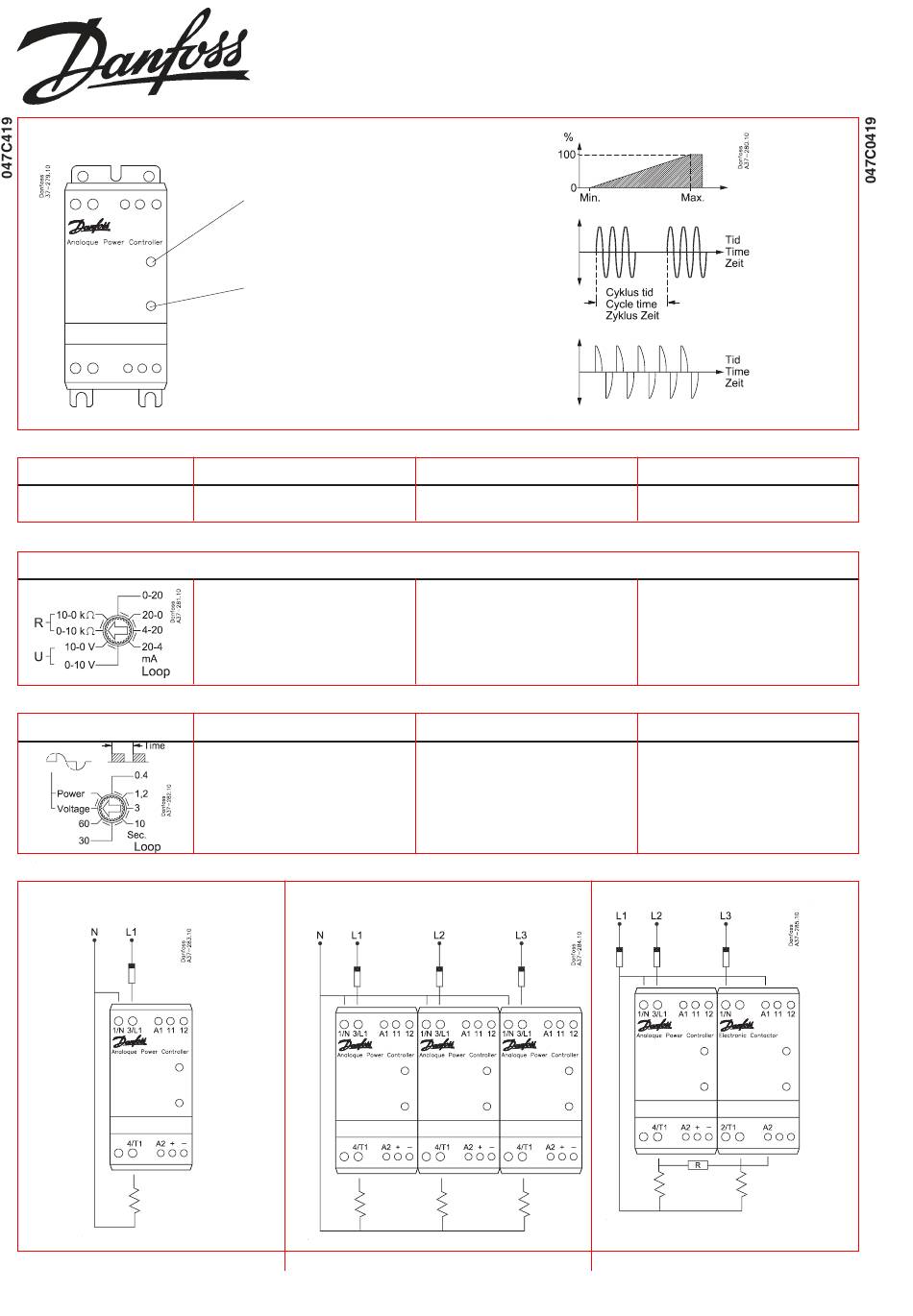

INSTRUCTIONS
Styresignalvælger
Control mode selection
Eingagnssignalschalter
Funktionsvælger
Function mode selection
Funktionsschalter
Dansk
• Anvend 2 mm x 0.5 mm
skruetrækker
Dansk
Vælg indgangssignal:
• ved potentiometer vælg en af R
indstillingerne
• ved spændingssignal vælg en af • for voltage signal control select
U indstillingerne
• ved strømsignal vælg en af mA
Loop indstillingerne
Dansk
1. Vælg mellem fase vinkelstyring
eller pulstogsstyring
2. Ved fase vinkelstyring vælges
mellem lineaær effekt Power
eller lineær spænding Voltage
3. Ved pulstogsstyring vælges
cyklustid 0,4 - 60 sec.
Tre faser - Three-phase - Dreileiter
For more information please refer to data sheet
ACI 30-1, ACI 50-1
Udgangssignal
Output signal
Ausgangssignal
Pulstogsstyring - Burst Firing mode - Pulsgruppensteuerung
Fase vinkelstyring - Phase angel control - Phasenanschnittsteuerung
English
• Use 2 mm x 0.5 mm screwdriver • Schraubenzieher 2 mm x 0.5 mm
English
Choose input signal:
• for potentiometer operation select
one of the R settings
one of the U settings
• for current loop control select one
of the mA Loop settings
English
1. Choose between phase angle
control mode or burst firing
control mode
2. In phase angle control mode
select linear power Power
or linear voltage Voltage
3. In burst firing mode select cycle
time 0.4 - 60 sec.
Deutsch
verwenden
Deutsch
Eingangssignal wählen:
• für Potentiometerbetrieb Skala R
verwenden
• für Spannungseingang Skala U
verwenden
• für Stromsignal Skala mA Loop
verwenden
Deutsch
1. Zwischen Phasenanschnitt-
Steuerung und Pulsgruppen-
Steuerung wählen
2. Bei Phasenanschnitt-Steuerung:
Entweder Power oder Voltage
wählen
3. Bei Pulsgruppen-Steuerung: Zeit-
spanne 0,4 - 60 sec . wählen
Tre faser - Three-phase - Dreileiter
R: 230V a.c.
Varistor, min. 20 mm
diameter
Kun pulstogsstyring - Only burst firing mode-
Nur Pulsgruppensteuerung
Weitere Information finden Sie im Datenblatt
IC.PI.C50.L2.51
