Instalacja

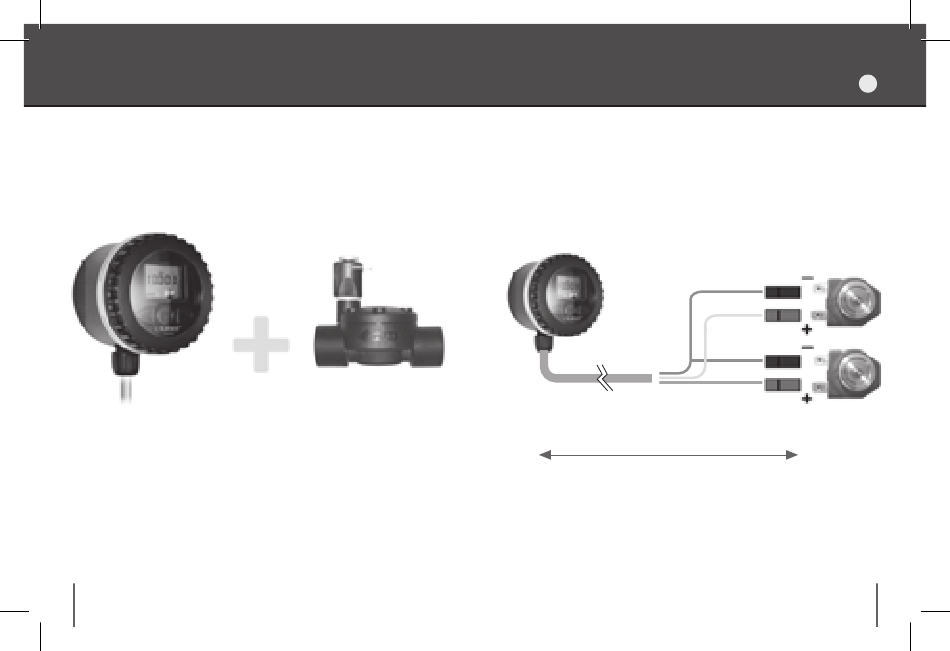

Moduł sterujący może pilotować do dwóch elektrozaworów z solenoidem
bistabilnym 9V.
160
1. Podłączyć przewód zielony do bieguna (-) każdego elektrozaworu
2. Podłączyć przewód biały do bieguna (+) elektrozaworu A.
3. Podłączyć przewód brązowy do bieguna (+) elektrozaworu B.
Elektrozawory
bistabilne 9-12V
90822 - Ř 1" F
90823 - Ř 1" M
- Ř 1/2" M
90881
(wspólny).
zielony - wspólne
biały - linia A
brązowy - linia B
75 cm łącznie
maks. 30 m (przekrój 1,5 mm
PL
INSTALACJA
Elektrozawór A
Elektrozawór B
2
)
