Instalación
El módulo de mando puede controlar hasta dos electroválvulas con
solenoide biestable de 9 V.
94

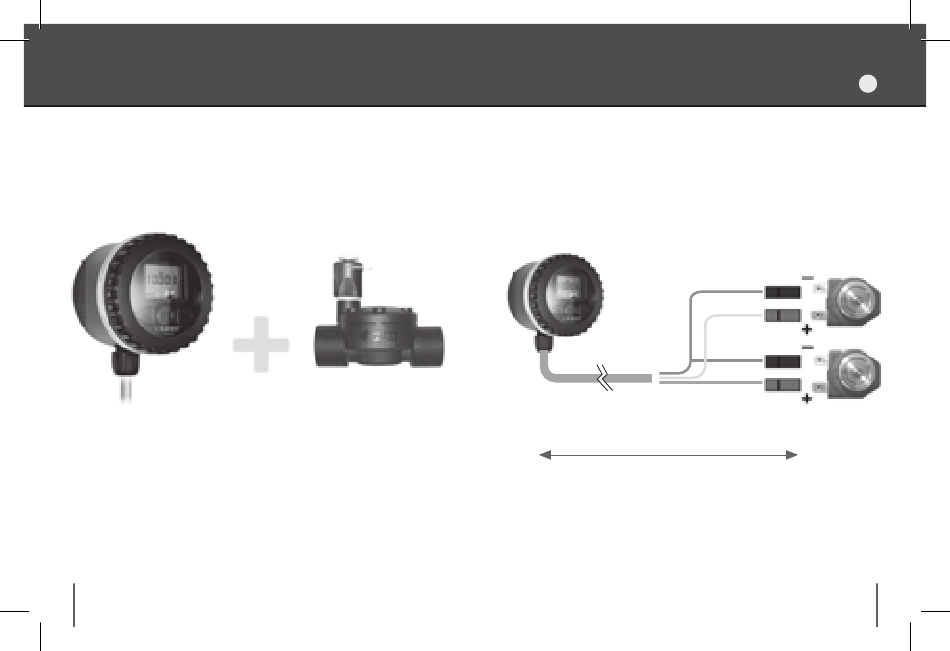

1. Conecte el hilo verde al polo (-) de cada electroválvula (común).
2. Conecte el hilo blanco al polo (+) de la electroválvula A.
3. Conecte el hilo marrón al polo (+) de la electroválvula B.
Electroválvulas
biestables 9-12 V
90822 - Ø 1" H
90823 - Ø 1" M
90881 - Ø 1/2" M
INSTALACIÓN
Electroválvula A
verde - común
blanco - línea A
marrón - línea B
Electroválvula B
75 cm incluidos
máx. 30 m (sección 1,5 mm 2 )
