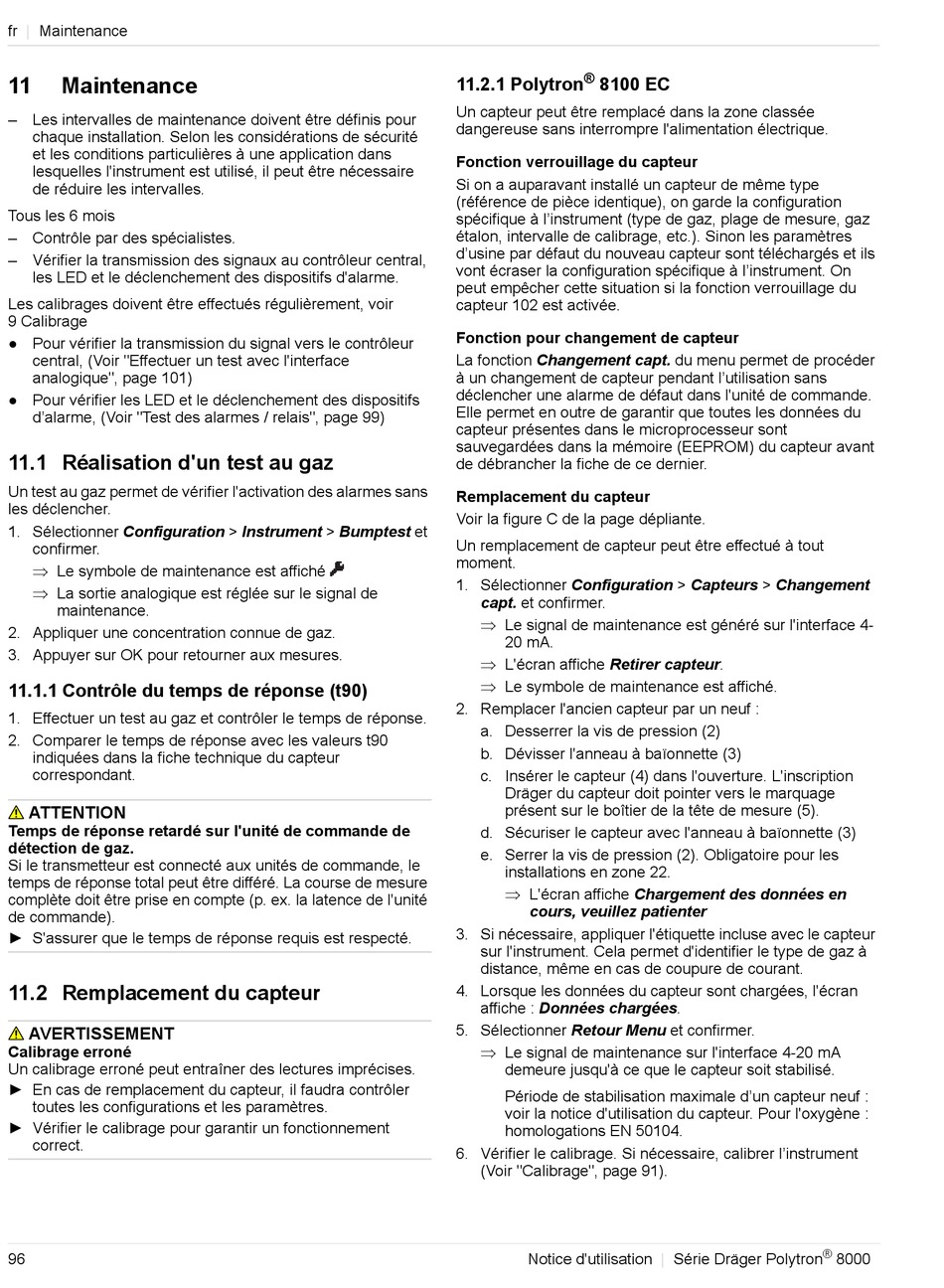

Maintenance

11 Maintenance
– Les intervalles de maintenance doivent être définis pour
chaque installation. Selon les considérations de sécurité
et les conditions particulières à une application dans
lesquelles l'instrument est utilisé, il peut être nécessaire
de réduire les intervalles.
Tous les 6 mois
– Contrôle par des spécialistes.
– Vérifier la transmission des signaux au contrôleur central,
les LED et le déclenchement des dispositifs d'alarme.
Les calibrages doivent être effectués régulièrement, voir
9 Calibrage
● Pour vérifier la transmission du signal vers le contrôleur
central, (Voir "Effectuer un test avec l'interface
analogique", page 101)
● Pour vérifier les LED et le déclenchement des dispositifs
d'alarme, (Voir "Test des alarmes / relais", page 99)
11.1 Réalisation d'un test au gaz
Un test au gaz permet de vérifier l'activation des alarmes sans
les déclencher.
1. Sélectionner Configuration > Instrument > Bumptest et
confirmer.
 Le symbole de maintenance est affiché
 La sortie analogique est réglée sur le signal de
maintenance.
2. Appliquer une concentration connue de gaz.
3. Appuyer sur OK pour retourner aux mesures.
11.1.1 Contrôle du temps de réponse (t90)
1. Effectuer un test au gaz et contrôler le temps de réponse.
2. Comparer le temps de réponse avec les valeurs t90
indiquées dans la fiche technique du capteur
correspondant.
ATTENTION
Temps de réponse retardé sur l'unité de commande de
détection de gaz.
Si le transmetteur est connecté aux unités de commande, le
temps de réponse total peut être différé. La course de mesure
complète doit être prise en compte (p. ex. la latence de l'unité
de commande).
► S'assurer que le temps de réponse requis est respecté.

11.2 Remplacement du capteur

AVERTISSEMENT
Calibrage erroné
Un calibrage erroné peut entraîner des lectures imprécises.
► En cas de remplacement du capteur, il faudra contrôler
toutes les configurations et les paramètres.
► Vérifier le calibrage pour garantir un fonctionnement
correct.
96
®
11.2.1 Polytron 8100 EC
Un capteur peut être remplacé dans la zone classée
dangereuse sans interrompre l'alimentation électrique.
Fonction verrouillage du capteur
Si on a auparavant installé un capteur de même type
(référence de pièce identique), on garde la configuration
spécifique à l'instrument (type de gaz, plage de mesure, gaz
étalon, intervalle de calibrage, etc.). Sinon les paramètres
d'usine par défaut du nouveau capteur sont téléchargés et ils
vont écraser la configuration spécifique à l'instrument. On
peut empêcher cette situation si la fonction verrouillage du
capteur 102 est activée.
Fonction pour changement de capteur
La fonction Changement capt. du menu permet de procéder
à un changement de capteur pendant l'utilisation sans
déclencher une alarme de défaut dans l'unité de commande.
Elle permet en outre de garantir que toutes les données du
capteur présentes dans le microprocesseur sont
sauvegardées dans la mémoire (EEPROM) du capteur avant
de débrancher la fiche de ce dernier.
Remplacement du capteur
Voir la figure C de la page dépliante.
Un remplacement de capteur peut être effectué à tout
moment.
1. Sélectionner Configuration > Capteurs > Changement
capt. et confirmer.
 Le signal de maintenance est généré sur l'interface 4-
20 mA.
 L'écran affiche Retirer capteur.
 Le symbole de maintenance est affiché.
2. Remplacer l'ancien capteur par un neuf :
a. Desserrer la vis de pression (2)
b. Dévisser l'anneau à baïonnette (3)
c. Insérer le capteur (4) dans l'ouverture. L'inscription
Dräger du capteur doit pointer vers le marquage
présent sur le boîtier de la tête de mesure (5).
d. Sécuriser le capteur avec l'anneau à baïonnette (3)
e. Serrer la vis de pression (2). Obligatoire pour les
installations en zone 22.
 L'écran affiche Chargement des données en
cours, veuillez patienter
3. Si nécessaire, appliquer l'étiquette incluse avec le capteur
sur l'instrument. Cela permet d'identifier le type de gaz à
distance, même en cas de coupure de courant.
4. Lorsque les données du capteur sont chargées, l'écran
affiche : Données chargées.
5. Sélectionner Retour Menu et confirmer.
 Le signal de maintenance sur l'interface 4-20 mA
demeure jusqu'à ce que le capteur soit stabilisé.
Période de stabilisation maximale d'un capteur neuf :
voir la notice d'utilisation du capteur. Pour l'oxygène :
homologations EN 50104.
6. Vérifier le calibrage. Si nécessaire, calibrer l'instrument
(Voir "Calibrage", page 91).
