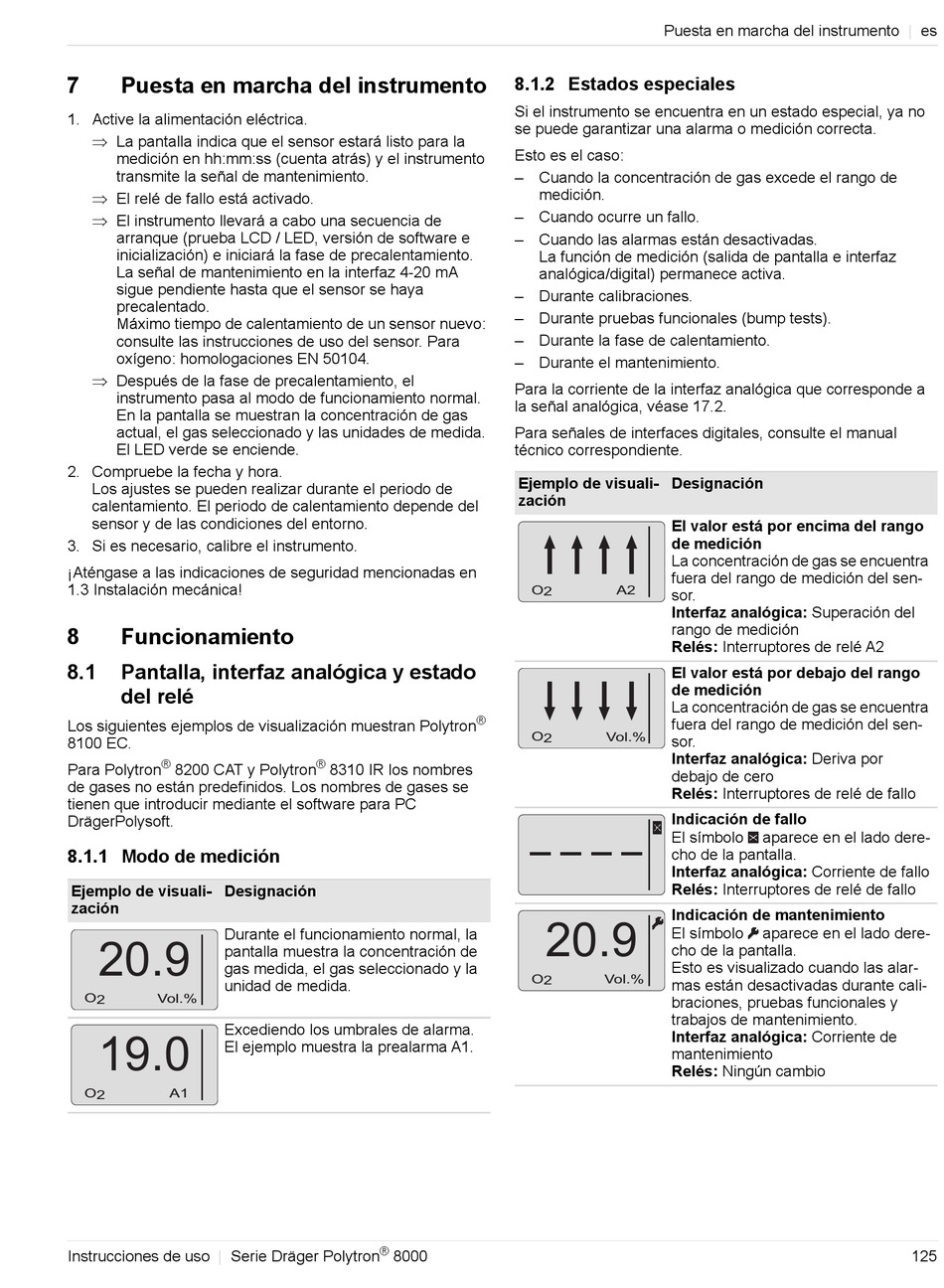

Puesta en marcha del instrumento

1. Active la alimentación eléctrica.
 La pantalla indica que el sensor estará listo para la
medición en hh:mm:ss (cuenta atrás) y el instrumento
transmite la señal de mantenimiento.
 El relé de fallo está activado.
 El instrumento llevará a cabo una secuencia de
arranque (prueba LCD / LED, versión de software e
inicialización) e iniciará la fase de precalentamiento.
La señal de mantenimiento en la interfaz 4-20 mA
sigue pendiente hasta que el sensor se haya
precalentado.
Máximo tiempo de calentamiento de un sensor nuevo:
consulte las instrucciones de uso del sensor. Para
oxígeno: homologaciones EN 50104.
 Después de la fase de precalentamiento, el
instrumento pasa al modo de funcionamiento normal.
En la pantalla se muestran la concentración de gas
actual, el gas seleccionado y las unidades de medida.
El LED verde se enciende.
2. Compruebe la fecha y hora.
Los ajustes se pueden realizar durante el periodo de
calentamiento. El periodo de calentamiento depende del
sensor y de las condiciones del entorno.
3. Si es necesario, calibre el instrumento.
¡Aténgase a las indicaciones de seguridad mencionadas en
1.3 Instalación mecánica!
8

Funcionamiento

8.1 Pantalla, interfaz analógica y estado
del relé
Los siguientes ejemplos de visualización muestran Polytron
8100 EC.
®
Para Polytron 8200 CAT y Polytron
de gases no están predefinidos. Los nombres de gases se
tienen que introducir mediante el software para PC
DrägerPolysoft.
8.1.1 Modo de medición
Ejemplo de visuali- Designación
zación
Durante el funcionamiento normal, la
20.9
pantalla muestra la concentración de
gas medida, el gas seleccionado y la
unidad de medida.
O 2 Vol.%
Excediendo los umbrales de alarma.
19.0
El ejemplo muestra la prealarma A1.
O 2 A1
Instrucciones de uso |
Serie Dräger Polytron
®
®
8310 IR los nombres
®
8000
Puesta en marcha del instrumento

8.1.2 Estados especiales

Si el instrumento se encuentra en un estado especial, ya no
se puede garantizar una alarma o medición correcta.
Esto es el caso:
– Cuando la concentración de gas excede el rango de
medición.
– Cuando ocurre un fallo.
– Cuando las alarmas están desactivadas.
La función de medición (salida de pantalla e interfaz
analógica/digital) permanece activa.
– Durante calibraciones.
– Durante pruebas funcionales (bump tests).
– Durante la fase de calentamiento.
– Durante el mantenimiento.
Para la corriente de la interfaz analógica que corresponde a
la señal analógica, véase 17.2.
Para señales de interfaces digitales, consulte el manual
técnico correspondiente.
Ejemplo de visuali- Designación
zación
El valor está por encima del rango
de medición
La concentración de gas se encuentra
fuera del rango de medición del sen-
O 2 A2
sor.
Interfaz analógica: Superación del
rango de medición
Relés: Interruptores de relé A2
El valor está por debajo del rango
de medición
La concentración de gas se encuentra
fuera del rango de medición del sen-
O 2 Vol.%
sor.
Interfaz analógica: Deriva por
debajo de cero
Relés: Interruptores de relé de fallo
Indicación de fallo
El símbolo
cho de la pantalla.
Interfaz analógica: Corriente de fallo
Relés: Interruptores de relé de fallo
Indicación de mantenimiento
20.9
El símbolo
cho de la pantalla.
Esto es visualizado cuando las alar-
O 2 Vol.%
mas están desactivadas durante cali-
braciones, pruebas funcionales y
trabajos de mantenimiento.
Interfaz analógica: Corriente de
mantenimiento
Relés: Ningún cambio
|
es
aparece en el lado dere-
aparece en el lado dere-
