4. Installationsalternativen

Der Lüfter lässt sich je nach Funktion auf drei
verschiedene Arten installieren:
1. Ausschließlich zur Feuchtigkeitsregelung,

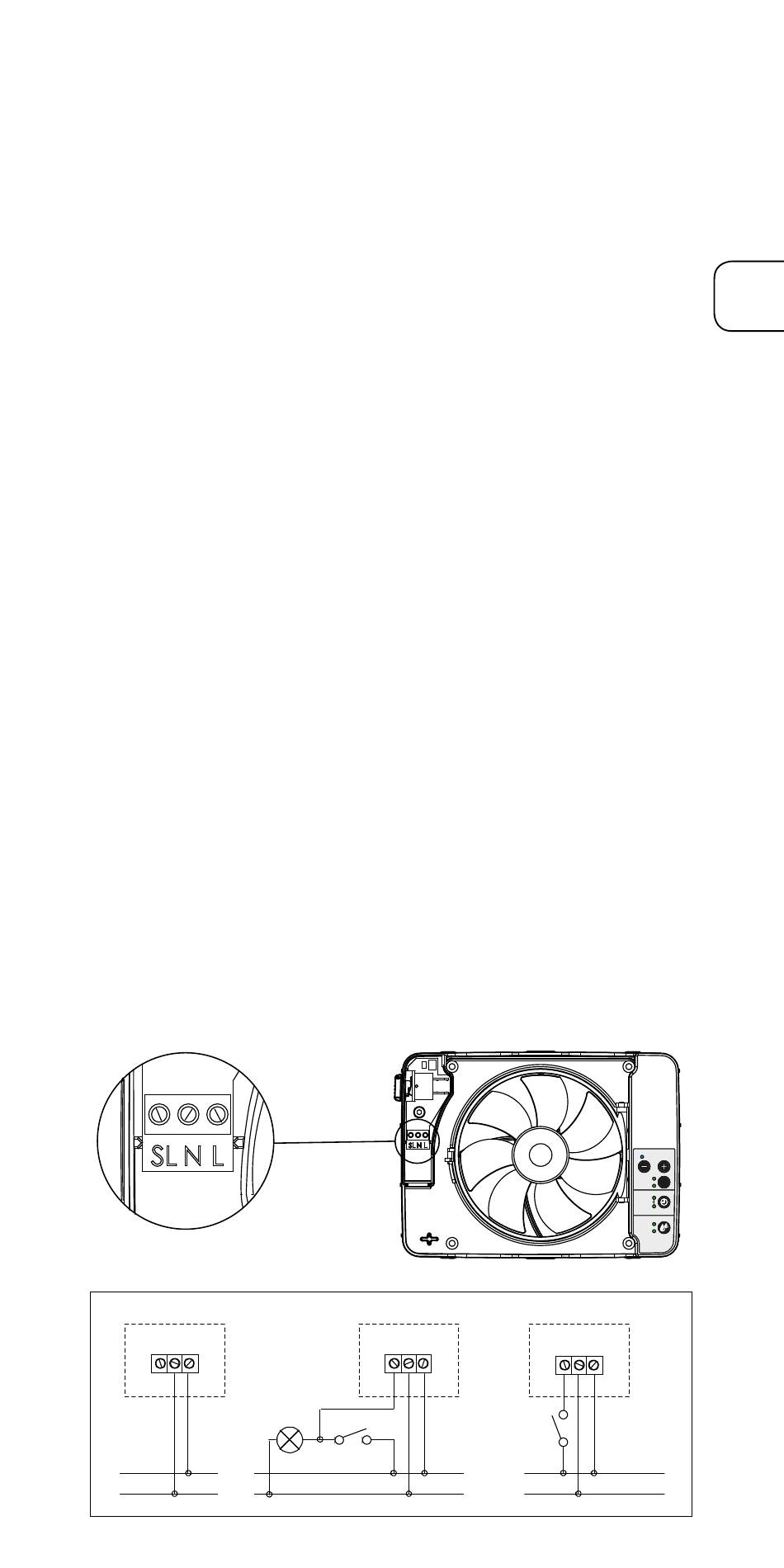

siehe Schaltplan 1.
Der Lüfter wird mit Dauerphase (L) und Neutralleiter (N)
zur automatischen Feuchtigkeitsregelung ange-
schlossen. Der Timer lässt sich durch Ziehen an der
montierten Zugschnur manuell aktivieren (siehe Seite 8).
2. Feuchtigkeitsregelung + Timer-Betrieb über den
Lichtschalter, siehe Schaltplan 2
Der Lüfter wird mit Dauerphase (L) und Neutralleiter (N)
zur automatischen Feuchtigkeitsregelung ange-
schlossen. Die Schalterleitung (SL) wird zur
Aktivierung der Timer-Steuerung angeschlossen,
das heißt, dass Strom an der Schalterleitung anliegt,
sobald die Badezimmerlampe eingeschaltet wird.
Diese Option ermöglicht einen um 90 Sekunden
verzögerten Start des Lüfters.
3. Feuchtigkeitsregelung + Timer-Betrieb über den
gefederten Schalter, siehe Schaltplan 3
Der Lüfter wird mit Dauerphase (L) und Neutralleiter (N)
zur automatischen Feuchtigkeitsregelung ange-
schlossen. Die Steuerphase (SL) wird zur Aktivierung
der Timer-Steuerung mit einem gefederten Schalter
angeschlossen. Bei dieser Option wird der Lüfter
direkt gestartet.
