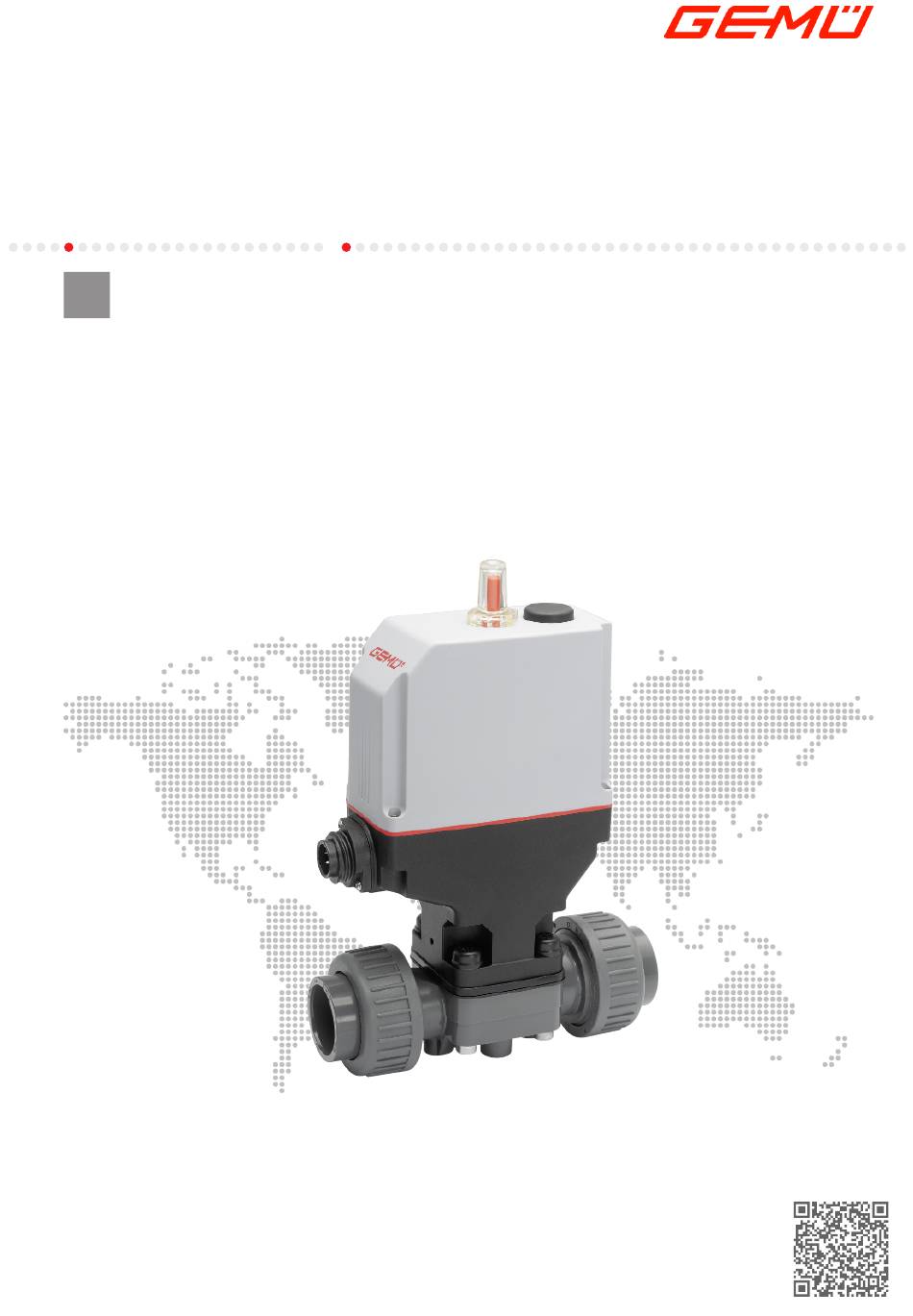

GEMÜ R629 eSyLite
Elektromotorisch betätigtes Membranventil
Betriebsanleitung
DE
Weitere Informationen
Webcode: GW-R629

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Gemü R629

Inhaltszusammenfassung für Gemü R629

  • Seite 1 GEMÜ R629 eSyLite Elektromotorisch betätigtes Membranventil Betriebsanleitung Weitere Informationen Webcode: GW-R629...
  • Seite 2 Alle Rechte wie Urheberrechte oder gewerbliche Schutzrechte werden ausdrücklich vorbehalten. Dokument zum künftigen Nachschlagen aufbewahren. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 02.10.2019 GEMÜ R629 2 / 31 www.gemu-group.com...

  • Seite 3: Inhaltsverzeichnis

    14 Fehlerbehebung ............27 15 Ausbau aus Rohrleitung ..........28 16 Entsorgung ............... 28 17 Rücksendung ............28 18 Einbauerklärung nach 2006/42/EG (Maschinenrichtli- nie) ................29 19 Konformitätserklärung nach 2014/30/EU (EMV- Richtlinie) ..............30 3 / 31 www.gemu-group.com GEMÜ R629...

  • Seite 4: Allgemeines

    Warnhinweise sind dabei immer mit einem Signalwort und teilweise auch mit einem gefahrenspezifischen Symbol ge- kennzeichnet. Folgende Signalwörter bzw. Gefährdungsstufen werden ein- gesetzt: GEFAHR Unmittelbare Gefahr! ▶ Bei Nichtbeachtung drohen schwerste Verletzungen oder Tod. GEMÜ R629 4 / 31 www.gemu-group.com...

  • Seite 5: Sicherheitshinweise

    7. Sicherheitsdatenblätter beachten. 8. Sicherheitsvorschriften für die verwendeten Medien be- achten. 3.2 Beschreibung Das 2/2-Wege Membranventil GEMÜ R629 aus Kunststoff Bei Betrieb: wird elektromotorisch betätigt. Der Ventilantrieb verfügt seri- 9. Dokument am Einsatzort verfügbar halten. enmäßig über eine optische Stellungsanzeige. Der Elektro- motor wird bei Erreichen der jeweiligen Endlagen automa- 10.

  • Seite 6: Gemü Conexo

    ● Das Produkt gemäß den technischen Daten einsetzen. RFID-Chip im Antrieb Diese RFID-Chips können mit einem CONEXO Pen ausgele- sen werden. Für die Anzeige der Informationen ist die CONE- XO App bzw. das CONEXO Portal notwendig. GEMÜ R629 6 / 31 www.gemu-group.com...

  • Seite 7: Bestelldaten

    Zweiwege-Durchgangskörper 4 Anschlussart Armaturenverschraubung mit Einlegeteil DIN (Muffe) 5 Werkstoff Ventilkörper PVC-U, grau 6 Membranwerkstoff EPDM 7 Spannung / Frequenz 24 V DC 8 Regelmodul Auf/Zu Steuerung (economy) 9 Antriebsausführung Antriebsgröße 1 Membrangröße 20 7 / 31 www.gemu-group.com GEMÜ R629...

  • Seite 8: Technische Daten

    Im allgemeinen unterliegen alle Membranen den Einflüssen von Druck, Tempe- ratur, des Prozesses und den Drehmomenten mit denen diese angezogen werden. Dadurch kön- nen die Kv-Werte über die Toleranzgrenze der Norm hinaus abweichen. 8 / 31 GEMÜ R629 www.gemu-group.com...

  • Seite 9: Mechanische Daten

    Armaturenverschraubung Code 7, 0,17 0,21 0,26 Armaturenverschraubung Code 33 0,24 0,28 0,33 Armaturenverschraubung Code 3M, 0,26 0,30 0,38 Armaturenverschraubung Code 78 0,27 0,36 0,37 Flansch Code 4, 39 0,67 0,84 1,28 Gewichte in kg 9 / 31 www.gemu-group.com GEMÜ R629...

  • Seite 10: Elektrische Daten

    Eingangsspannung: max. 30 V DC High-Pegel: ≥ 18 V DC Low-Pegel: ≤ 5 V DC 7.7.2 Notstrommodul Laststrom: max. 0,16 A Ladedauer: ca. 13 min Lebensdauer: Richtwert bei 25 °C Umgebungstemperatur, ca. 3 Jahre 10 / 31 GEMÜ R629 www.gemu-group.com...

  • Seite 11: Abmessungen

    8 Abmessungen 8 Abmessungen 8.1 Antriebsmaße 134,5 59,5 Maße in mm MG = Membrangröße * CT = A + H1 (siehe Körpermaße) 11 / 31 www.gemu-group.com GEMÜ R629...

  • Seite 12: Körpermaße

    øD ød 71, 75 Maße in mm MG = Membrangröße 1) Werkstoff Ventilkörper Code 1: PVC-U, grau Code 4: ABS Code 71: Inliner PP-H, grau, Outliner PP, verstärkt Code 75: Inliner PVDF/Outliner PP, verstärkt 12 / 31 GEMÜ R629 www.gemu-group.com...

  • Seite 13: Anschluss Armaturenverschraubung Code 33, 3M

    Maße in mm MG = Membrangröße 1) Anschlussart Code 33: Armaturenverschraubung mit Einlegeteil Zoll - BS (Muffe) Code 3M: Armaturenverschraubung mit Einlegeteil Zoll - ASTM (Muffe) 2) Werkstoff Ventilkörper Code 1: PVC-U, grau Code 4: ABS 13 / 31 www.gemu-group.com GEMÜ R629...

  • Seite 14: Anschluss Armaturenverschraubung Code 3T

    øD ød Maße in mm MG = Membrangröße 8.2.4 Anschluss Armaturenverschraubung Code 7R MG 20 DN 15 DN 20 DN 25 G 1 1/4 G 1 1/2 øD Maße in mm MG = Membrangröße 14 / 31 GEMÜ R629 www.gemu-group.com...
  • Seite 15 25,0 32,0 G 1 1/4 G 1 1/2 36,0 37,0 39,0 Maße in mm MG = Membrangröße 1) Werkstoff Ventilkörper Code 71: Inliner PP-H, grau, Outliner PP, verstärkt Code 75: Inliner PVDF/Outliner PP, verstärkt 15 / 31 www.gemu-group.com GEMÜ R629...
  • Seite 16 Code 30: Schweißstutzen Zoll 2) Werkstoff Ventilkörper Code 1: PVC-U, grau Code 4: ABS Code 5: PP, verstärkt Code 20: PVDF Code 71: Inliner PP-H, grau, Outliner PP, verstärkt Code 75: Inliner PVDF/Outliner PP, verstärkt 16 / 31 GEMÜ R629 www.gemu-group.com...
  • Seite 17 33,0 Maße in mm MG = Membrangröße 1) Anschlussart Code 20: Stutzen zum IR-Stumpfschweißen 2) Werkstoff Ventilkörper Code 20: PVDF Code 71: Inliner PP-H, grau, Outliner PP, verstärkt Code 75: Inliner PVDF/Outliner PP, verstärkt 17 / 31 www.gemu-group.com GEMÜ R629...
  • Seite 18 Code 4: Flansch EN 1092, PN 10, Form B, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1 2) Werkstoff Ventilkörper Code 1: PVC-U, grau Code 5: PP, verstärkt Code 20: PVDF Code 71: Inliner PP-H, grau, Outliner PP, verstärkt Code 75: Inliner PVDF/Outliner PP, verstärkt 18 / 31 GEMÜ R629 www.gemu-group.com...
  • Seite 19 Code 39: Flansch ANSI Class 125/150 RF, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1, Baulänge nur bei Gehäuseform D 2) Werkstoff Ventilkörper Code 1: PVC-U, grau Code 5: PP, verstärkt Code 20: PVDF Code 71: Inliner PP-H, grau, Outliner PP, verstärkt Code 75: Inliner PVDF/Outliner PP, verstärkt 19 / 31 www.gemu-group.com GEMÜ R629...

  • Seite 20: Herstellerangaben

    Das Produkt nicht als Trittstufe oder Steighilfe benutzen. ● HINWEIS Eignung des Produkts! ▶ Das Produkt muss für die Betriebsbedingungen des Rohrleitungssystems (Medium, Mediumskonzentration, Temperatur und Druck) sowie die jeweiligen Umge- bungsbedingungen geeignet sein. GEMÜ R629 20 / 31 www.gemu-group.com...

  • Seite 21: Einbaulage

    4. Körper des Produkts in Rohrleitung einschweißen. 5. Schweißstutzen abkühlen lassen. 6. Antrieb A montieren (siehe Kapitel „Antrieb montieren“). 7. Alle Sicherheits- und Schutzeinrichtungen wieder anbrin- gen bzw. in Funktion setzen. 8. Anlage spülen. www.gemu-group.com 21 / 31 GEMÜ R629...

  • Seite 22: Einbau Mit Armaturenverschraubung

    2. Klebstoff auf der Innenseite des Ventilkörpers und auf der Außenseite der Rohrleitung laut Angaben des Klebstoff- herstellers auftragen. 3. Körper des Produkts mit Rohrleitung verbinden. 4. Alle Sicherheits- und Schutzeinrichtungen wieder anbrin- gen bzw. in Funktion setzen. GEMÜ R629 22 / 31 www.gemu-group.com...

  • Seite 23: Elektrischer Anschluss

    ▶ Für X1 liegt die passende Steckverbindung bei. 11.1 Lage der Steckverbinder 11.2 Elektrischer Anschluss Anschluss X1 7-poliger Stecker Fa. Binder, Typ 693 Signalname 24 V Versorgungsspannung Digitaleingang AUF Digitaleingang ZU n.c. n.c. n.c. 23 / 31 www.gemu-group.com GEMÜ R629...

  • Seite 24: Bedienung

    Parameter Cycle Counter der End- lagen-Zähler User zurückgesetzt werden. 2. Handnotbetätigung 3 mit Innensechskant (SW3) betäti- gen. ð Im Uhrzeigersinn drehen, um das Ventil zu schließen. ð Gegen Uhrzeigersinn drehen, um das Ventil zu öffnen. GEMÜ R629 24 / 31 www.gemu-group.com...

  • Seite 25: Ersatzteile

    überprüfen und erneut nach obiger Anleitung montie- 3. Alle Teile von Verschmutzungen reinigen (Teile dabei ren. nicht beschädigen). 4. Teile auf Beschädigung prüfen, ggf. auswechseln (nur HINWEIS Originalteile von GEMÜ verwenden). ▶ Das Druckstück ist lose und kann herausfallen. www.gemu-group.com 25 / 31 GEMÜ R629...

  • Seite 26: Konkav-Membrane Montieren

    ð Gleichmäßige Verpressung ist an gleichmäßiger Au- drücken, so dass er zurückklappt und an der Stützmem- ßenwölbung erkennbar. brane anliegt. 11. Steg von Druckstück und Membrane parallel ausrichten. 8. Komplett montiertes Ventil auf Funktion und Dichtheit prüfen. 9. Initialisierung durchführen. GEMÜ R629 26 / 31 www.gemu-group.com...

  • Seite 27: Fehlerbehebung

    Körper des GEMÜ Produkts defekt oder Körper des GEMÜ Produkts auf korrodiert Beschädigungen prüfen, ggf. Körper tauschen Unsachgemäße Montage Montage Ventilkörper in Rohrleitung prüfen Verbindung Ventilkörper – Rohrleitung Unsachgemäße Montage Montage Ventilkörper in Rohrleitung undicht prüfen 27 / 31 www.gemu-group.com GEMÜ R629...

  • Seite 28: Ausbau Aus Rohrleitung

    1. Auf Restanhaftungen und Ausgasung von eindiffundier- ten Medien achten. 2. Rücksendeerklärung bei GEMÜ anfordern. 2. Alle Teile entsprechend der Entsorgungsvorschriften / 3. Rücksendeerklärung vollständig ausfüllen. Umweltschutzbedingungen entsorgen. 4. Das Produkt mit ausgefüllter Rücksendeerklärung an GEMÜ schicken. GEMÜ R629 28 / 31 www.gemu-group.com...

  • Seite 29: Einbauerklärung Nach 2006/42/Eg (Maschinenrichtlinie)

    10. April 2019 Projektnummer: FE_130605 Handelsbezeichnung: GEMÜ R629 die folgenden grundlegenden Anforderungen der Maschinenrichtlinie 2006/42/EG erfüllt: 1.1.3, 1.1.8, 1.3., 1.3.4, 1.3.7, 1.3.8, 1.5.1, 1.5.2, 1.5.3, 1.5.5, 1.5.6, 1.5.7, 1.5.14, 1.5.15, 1.5.16, 1.6.1, 1.6.3, 3.2.1, 3.2.2, 3.3.4, 3.4, 3.4.2, 3.4.3, 3.4.5, 5.1, 5.2 Ferner wird erklärt, dass die speziellen technischen Unterlagen gemäß...

  • Seite 30: Konformitätserklärung Nach 2014/30/Eu (Emv-Richtlinie)

    Wir, die Firma GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach erklären, dass das unten aufgeführte Produkt die Sicherheitsanforderungen der EMV-Richtlinie 2014/30/EU erfüllt. Benennung des Produktes: GEMÜ R629 Angewandte Normen: Störfestigkeit: – DIN EN 61326-1 (Industrie) –...
  • Seite 31 Änderungen vorbehalten GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG *88653258* Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach 10.2019 | 88653258 Tel. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com...
