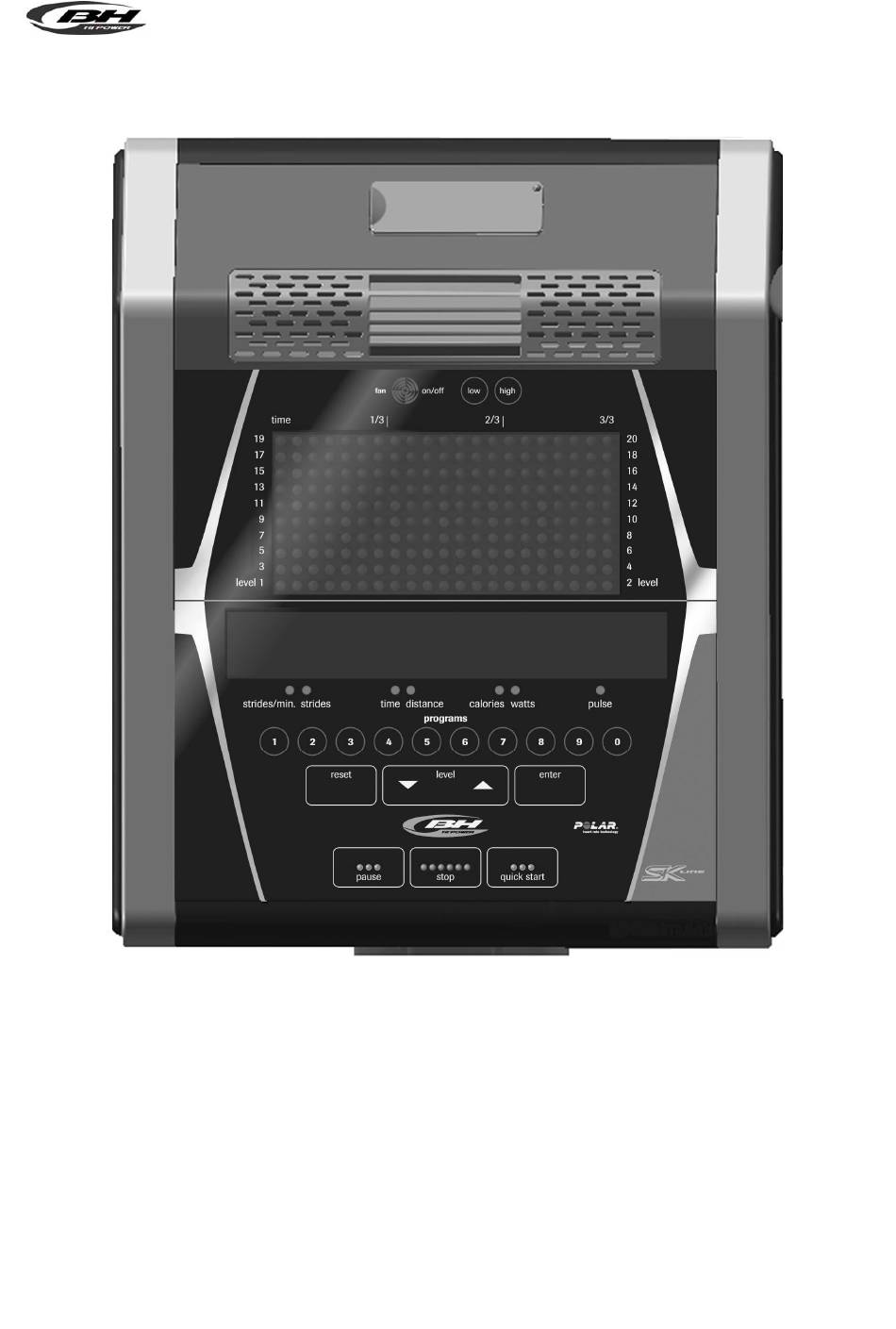

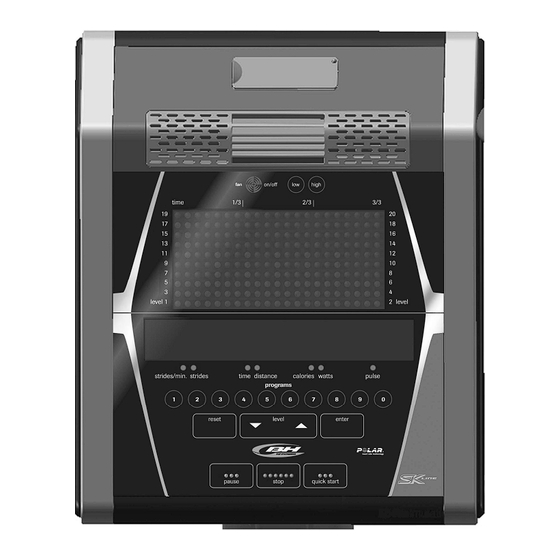

- Seite 1 H800;H890; G930 LINE sportkoncept UNIDAD ELECTRÓNICA ELECTONIC MONITOR UNITÉ ÉLECTRONIQUE ELEKTRONIKEINHEIT UNIDADE ELECTRÓNICA IMPIANTO ELETTRONICO ELEKTRONISCHE MONITOR...
- Seite 2 LINE sportkoncept Fig.1...
- Seite 3 LINE sportkoncept Fig.2 Fig.3...
-
Seite 4: Indicaciones Generales
LINE sportkoncept ESPAÑOL INDICACIONES GENERALES.- Este aparato de ejercicio esta equipado con un generador de corriente eléctrica, que aprovecha la energía desarrollada por el usuario (realizando el ejercicio), para alimentar el monitor electrónico y el regulador de frenada del mismo. Esta pantalla de monitor es táctil, para lo cual el pulsar una tecla es, posicionando el dedo, en la señalización de dicha tecla en la pantalla. - Seite 5 LINE sportkoncept 4) ALIMENTACION AUTOGENERADA Ó ELECTRICA. Estando la palabra Power parpadeando, pulse la tecla ENTER y le parpadeara la palabra ON o OFF, con las teclas LEVEL▲ y LEVEL▼ seleccione la opción que se muestra parpadeante. La opción ON es para mantener el monitor siempre encendido. Si ha elegido la opción ON es necesario que la maquina este enchufada con el adaptador a la red eléctrica una vez elegida la opción pulse la tecla ENTER para confirmar y le volverá...
- Seite 6 LINE sportkoncept CUADRO DE LOS PARÁMETROS PERSONALIZABLES Parámetro Descripción 1) Metric Cambio de velocidad de Km/h a Millas 2) Wheelsize Cambio de relaccion rpm - distancia recorrida Define el idioma en el que el monitor electrónico muestra los mensajes. 3) Language Opciones: Español;...
- Seite 7 LINE sportkoncept Los datos que se muestran en los LEDs (C) durante la realización del ejercicio son los siguientes: SPEED - VELOCIDAD: Se muestra un valor estimado de la velocidad lineal a la que se desplazaría una bicicleta con la cadencia de pedaleo del usuario. El valor se muestra en kilómetros por hora (Km/h). RPM: Se muestra la cadencia de pedaleo instantánea durante el ejercicio.
-
Seite 8: Puesta En Marcha
LINE sportkoncept -stop.- Tecla de parada. Si se pulsa durante la realización del ejercicio, éste se da por finalizado y la resistencia pasa a ser la resistencia mínima. Se muestra un resumen con los datos del ejercicio y se vuelve a la pantalla de inicio. En el modo Start/Ready, mantenga pulsada la tecla STOP durante 3 segundos, y el monitor cambiará... - Seite 9 LINE sportkoncept MODO PROGRAMAS El monitor dispone de: 1 programa de perfil MANUAL; 8 PROGRAMAS con perfiles preprogramados; de un perfil programable por el usuario (USER); programas TEST masculino, y T E S T femenino; programa de ritmo cardiaco constante (H.R.C); programa de watios constantes (mod. H800/H890); programa distancia (mod.
- Seite 10 LINE sportkoncept P10 - P11 PROGRAMAS DE TEST VARON – MUJER. El objetivo del test es valorar la forma física del usuario. Para ello se ha de mantener una cadencia de pedaleo entre 70 y 80 revoluciones por minuto (R.P.M.) durante 5 minutos. La diferencia entre los programas de varón y mujer esta en los Watios, los valores del varón esta seleccionado en 150 W.
- Seite 11 LINE sportkoncept Comience el ejercicio con una cadencia de pedaleo entre 70 y 80 R.P.M, coloque sus manos sobre los sensores de pulso (hand-grip) situados en el manillar o en el caso de disponer de banda medidora de pulso telemétrica colóquesela en el pecho, si en el caso de bajar el numero de R.P.M. le mostrara en el display de matriz de LEDs superior (A) Fig.2 R.P.M , y si sobrepasa las revoluciones le mostrara en el display R.P.M .
- Seite 12 LINE sportkoncept Pulse las teclas numéricas para modificar e introducir un número de dos dígitos (valores: 10 ~ 60 . Si se ） introduce un número inadecuado, se mostrará el número por defecto. Introduzca un número adecuado y pulse ENTER para confirmar e iniciar el programa. Tras finalizar el último ajuste, pulse Enter para acumular todos los valores.
-
Seite 13: Significado De Los Símbolos
Para cualquier consulta, no dude en ponerse en contacto con el (S.A.T).Servicio de Asistencia Técnica, llamando al teléfono de atención al cliente (ver página final del presente manual). BH SE RESERVA EL DERECHO A MODIFICAR LAS ESPECIFICACIONES DE SUS PRODUCTOS SIN PREVIO AVISO... -
Seite 14: General Instructions
LINE sportkoncept ENGLISH GENERAL INSTRUCTIONS.- This exercise machine is equipped with a dynamo that makes use of the energy produced by the user (while exercising) to power the electronic monitor and the brake controller. This monitor screen is touch sensitive, so to press a key just place your finger on the said key displayed on the screen. - Seite 15 LINE sportkoncept 4) SELF OR ELECTRICALLY POWERED.- With the word “Power” flashing, press the ENTER key and the word ON or OFF will start flashing. Select the option that is flashing by using the LEVEL UP and LEVEL DOWN keys. The ON option is used to keep the monitor on at all times.
- Seite 16 LINE sportkoncept PERSONALISED SETTINGS PANEL Setting Description 1) Metric Change speed unit from km/h to mph 2) Wheelsize Change rpm – distance travelled ratio Define the language in which messages are displayed on the monitor. 3) Language Options: Spanish, Portuguese, English, French, German, Dutch, Italian. Define the method of operating the machine, between self-powered or connected to the mains supply.
- Seite 17 LINE sportkoncept The data that are displayed on the LEDs (C) during exercise are as follows: - SPEED: This shows an estimated value of the linear velocity at which a bicycle would be travelling based on the user’s pedalling rate. The value is displayed in kilometres per hour (km/h) -RPM: This shows the current pedalling rate during exercise.
-
Seite 18: Starting The Fan
LINE sportkoncept -quick/start.- Quick start key. When this key is pressed, provided that the LED on the key is flashing, exercise will begin in manual mode. STARTING.- In order to switch the monitor on it is necessary to pedal so that the crank spins at 45 r.p.m, as soon as it reaches 45 r.p.m the monitor will come on and remain on for 60 seconds so that you can program it. - Seite 19 LINE sportkoncept P1 - P8 GRAPHIC PROGRAMS.- With the monitor switched on, the top LED array (A), Fig.2, will display the profile and the letter “M” for manual. The LEVEL▲ and LEVEL▼ keys are used to display the various pre-programmed profiles. Once a specific profile has been selected press the ENTER key.
- Seite 20 LINE sportkoncept Next, the bottom alphanumeric screen (B), Fig.2, will ask for an age value (between 10 and 99), select your age by using the number keys (F), Fig.3, press ENTER. The top LED array (A), Fig.2, will display a flashing heart symbol. Place your hands on the pulse sensors (handgrip) located on the handlebar or place the telemetric chest band on your chest, if you have one.
- Seite 21 LINE sportkoncept AUTOMATIC EXERTION SETTING At the beginning of the exercise the machine sets the exertion level to minimum, i.e. 50W, until the first pulse reading is taken. Once the pulse rate is established the program calculates your heart rate every X seconds (this period can be modified between 20 to 60 seconds within the SPR program).
- Seite 22 LINE sportkoncept AUTOMATIC EXERTION SETTING.- After starting in Training Mode, the program will calculate the WATT value every X seconds (This "X" value can be modified by the user in the SWR program on the monitor) The method for setting the WATT rate is as follows: 1.
- Seite 23 “ THE RESULT OF THE TEST IS=” Do not hesitate to get touch with the Technical Assistance Service if you have any queries by phoning customer services (see last page in manual). BH RESERVES THE RIGHT TO MODIFY THE SPECIFICATIONS OF ITS PRODUCTS WITHOUT PRIOR NOTICE...
-
Seite 24: Remarques Générales
LINE sportkoncept FRANÇAIS REMARQUES GÉNÉRALES.- Cet appareil d’exercice est équipé d’un générateur de courant électrique qui utilise l’énergie produite par l’utilisateur (pendant l’exercice) pour alimenter le moniteur électronique et le régulateur de freinage de celui-ci. Cet écran de moniteur étant du type tactile, pour appuyer sur une touche il faudra placer le doigt sur l’icône de cette touche située sur l’écran. -
Seite 25: Changement Du Son
LINE sportkoncept 4) ALIMENTATION AUTOGÉNÉRÉE OU ÉLECTRIQUE.- Avec le mot Power en train de clignoter, appuyez sur ENTER et le mot ON ou OFF clignotera, avec les touches LEVEL▲ et LEVEL▼ sélectionnez l’option qui clignote à l’écran. L’option ON permet de maintenir le moniteur allumé en permanence. Si vous avez sélectionné l’option ON, il faudra que la machine soit branchée avec l’adaptateur à... - Seite 26 LINE sportkoncept TABLEAUX DES PARAMÈTRES PERSONNALISABLES Paramètre Description 1) Metric Passer la vitesse en km /h aux milles 2) Wheelsize Changement du rapport tpm (tours par minutes) – distance parcourue Définit la langue d’affichage des messages sur le moniteur. 3) Language Langues : espagnol, portugais, anglais, français, allemand, hollandais, italien.
- Seite 27 LINE sportkoncept Les informations montrées par les LED (C) durant la réalisation de l’exercice sont: -SPEED - VITESSE: Affichage d’une valeur estimative de la vitesse linéaire de déplacement de la bicyclette à a cadence de pédalage de l’utilisateur. La valeur est affichée en kilomètres/heure (km/h). -TPM: Affichage de la cadence de pédalage instantanée pendant l’exercice.
-
Seite 28: Mise En Marche Du Ventilateur
LINE sportkoncept -stop.- Touche d’arrêt. Si cette touche est appuyée pendant l’exercice, celui-ci sera entendu être terminé et la résistance passe à la résistance minimale. Un résumé des données de l’exercice est affiché et le programme retourne à l’écran de démarrage. En mode Start/Ready, appuyez sur la touche STOP pendant 3 secondes;... - Seite 29 LINE sportkoncept Si durant l’affichage des informations relatives aux valeurs moyennes, aucune touche n’est appuyée, si l’utilisateur ne réalise pas d’exercice et s’il appuie sur la touche STOP, la machine passera au programme manuel. MODE PROGRAMMES.- Le moniteur dispose des programmes suivants:1 programme de profil MANUEL; 8 PROGRAMMES avec profils préprogrammés, un profil programmable par l’utilisateur (USER);...
- Seite 30 LINE sportkoncept En appuyant sur la touche STOP, le programme s’interrompt et le display de l’écran alphanumérique inférieur (B) Fig.2, affichera la moyenne des valeurs TEMPS DE L’EXERCICE, DISTANCE PARCOURUE, VITESSE MOYENNE; CALORIES BRÛLÉES, pendant l’exercice. Ces informations seront affichées deux fois toutes les cinq secondes.
- Seite 31 LINE sportkoncept Appuyez sur ENTER pour modifier la fréquence cardiaque objectif et la fenêtre LED affichera (INTRODUISEZ CONSIGNE DE POULS <40-220>). Appuyez sur les chiffres et la fenêtre LED affichera (POULS= xxx) avec les valeurs introduites qui clignotent. Appuyez sur les chiffres pour modifier et introduire un nombre à...
- Seite 32 LINE sportkoncept P13 PROGRAMME WATTS CONSTANTS.- Ce programme permet de sélectionner le niveau de puissance en ( watts) pour la réalisation de l’exercice. La puissance développée (watts) dépend de la vitesse et de l’effort avec lesquels l’exercice est effectué. La machine règle elle-même le niveau de l’effort pour que l’utilisateur puisse développer toujours la même puissance et ce indépendamment du rythme de pédalage de ce niveau.
-
Seite 33: Signification Des Symboles
LINE sportkoncept NOTE: Quel que soit le moment du programme (le temps ne sera pas interrompu), il sera possible de modifier le niveau programmé des watts, par l’intermédiaire des touches LEVEL▲ et LEVEL▼. Le niveau programmé des watts clignotera au display. Pour capter la fréquence cardiaque de l’utilisateur, la machine est équipée de senseurs manuels (hand-grip). - Seite 34 Pour toute information complémentaire et en cas de doute sur le bon état de l’une quelconque partie de la machine, l’hésitez pas à appeler le Service d’Assistance Technique (SAT) au numéro de téléphone d’Assistance Clientèle qui figure à la dernière page de cette notice. BH SE RESERVE LE DROIT DE MODIFIER LES CARACTÉRISTIQUES DE SES PRODUITS SANS PRÈAVIS.
-
Seite 35: Allgemeine Hinweise
LINE sportkoncept DEUTSCH ALLGEMEINE HINWEISE Dieses Trainingsgerät ist mit einem elektrischen Stromgenerator ausgestattet, der die von dem Benutzer erzeugte Energie (während des Trainings) nutzt, den Elektromotor und Bremsregler des Geräts zu versorgen. Dies ist ein Touchscreen-Monitor, für die das Drücken einer Taste ist Auflegen des Fingers auf der Taste Signalisierung auf dem Bildschirm. - Seite 36 LINE sportkoncept 4) SELBSTVERSORGUNG ODER ELEKTRISCHER BETRIEB.- Wenn das Wort Power blinkt, betätigen Sie bitte die ENTER-Taste. Nun blinkt entweder das Wort ON oder OFF. Mit den Tasten LEVEL▲ und LEVEL▼ kann die blinkende Option angewählt werden. Bei Anwahl der Option ON ist der Monitor ständig eingeschaltet. Wird diese Option angewählt, muss das Gerät mit einem Adapter ans Netz geschlossen sein.
- Seite 37 LINE sportkoncept TABELLE DER PERSONALISIERBAREN DATE Parameter Beschreibung 1) Metric Ändern der Geschwindigkeit von Km. / h auf Millas 2) Wheelsize Wechsel zwischen Upm und zurückgelegter Strecke Definition der Sprache, in der die Hinweise des Monitors angezeigt werden. 3) Language Optionen: Spanisch, Portugiesisch, Englisch, Französisch, Deutsch, Holländisch, Italienisch Definition der Funktionsweise des Geräts zwischen Eigenversorgung und...
- Seite 38 LINE sportkoncept Die LEDs (C) zeigen während der Übung folgende Daten an: -SPEED - GESCHWINDIGKEIT. Es wird ein geschätzter Wert für die lineare Geschwindigkeit angegeben, mit der sich ein Fahrend mit der Pedalfrequenz des Benutzers fortbewegen würde. Dieser Wert wird in km/h angezeigt.
-
Seite 39: Hinweise Zur Benutzung
LINE sportkoncept -stop.- Stop-Taste. Wird diese während der Übung betätigt, gilt diese als beendet und das Widerstandsniveau geht auf minimale Stufe. Es wird eine Zusammenfassung der Übungsdaten angezeigt und der Anfangsbildschirm erscheint. Halten Sie im Start/Ready Modus die STOP-Taste 3 Sekunden gehalten und die Konsole schaltet automatisch auf den Aus-Status. -
Seite 40: Programm-Modus
LINE sportkoncept PROGRAMM- MODUS.- Der Monitor verfügt über 1 Programm mit MANUELLEM Profil, 8 PROGRAMMEN mit vorprogrammierten Profilen, ein programmierbares Benutzerprofil (USER), TEST-Programm Männer, TEST-Programm Frauen; Programm konstanter Herzrhythmus (H.R.C.) und Programm konstante Wattzahl (mod. H800 / H890) / Streckenprogramm (mod. G930) Siehe hierzu die Graphik der vorprogrammierten Programme auf den letzten Seiten dieses Handbuchs. - Seite 41 LINE sportkoncept Betätigt man die STOP-Taste, wird das Programm unterbrochen und auf dem unteren alphanumerischen Bildschirm Fig.2 erscheinen ¨Durchschnittswerte für ÜBUNGSDAUER, STRECKE, GESCHWINDIGKEIT, VERBRAUCHTE KALORIEN, die während der Übung erreicht wurden. Sie werden zwei Mal in 5-sekündigem Abstand angezeigt. Wird während der Anzeigedauer der Werte keine Taste betätigt, keine Übung ausgeführt oder die STOP- Taste betätigt, wird auf das manuelle Programm gewechselt.
-
Seite 42: Automatische Einstellung Der Belastung
LINE sportkoncept Betätigen Sie ENTER, um den eingegebenen Herzrhythmus zu ändern. Das LED-Fenster zeigt an: (PULSWERT EINGEBEN <40-220>). Betätigen Sie die numerischen Tasten und das LED-Fenster zeigt:(PULS= xxx) und die eingegebenen Werte blinken. Betätigen Sie die numerischen Tasten, um die Änderung vorzugeben und eine dreistellige Zahl (Werte: 40 ~ 220 e inzugeben. - Seite 43 LINE sportkoncept Es wird empfohlen unterhalb von 85% des maximalen Herzrhythmus zu arbeiten. Wird kein System zur Herzrhythmusmessung verwendet, erscheint auf dem Bildschirm das Herzsymbol mit einem Fragezeichen. Erhält das Gerät auch weiterhin keine Angaben zum Herzrhythmus, wird des unterbrochen. Danach muss eine neue Programmanwahl ausgeführt werden.
-
Seite 44: Erläuterung Der Symbole
LINE sportkoncept ANMERKUNG: An jeder Stelle des Programms (die Zeit wird nicht gestoppt), kann das programmierte Wattniveau mit Hilfe der Tasten LEVEL▲ und LEVEL▼ geändert werden. Das programmierte Wattniveau erscheint blinkend auf dem Bildschirm. Das Gerät ist mit Handsensoren (Hand-Grip) ausgestattet, die den Herzrhythmus des Benutzers erfassen. Es ist jedoch auch mit dem telemetrischen System vereinbar, das aus einem Sender (Brustband) und einem im Monitor integrierten Empfänger besteht. - Seite 45 Sollten über den Zustand einer Komponente Zweifel bestehen, setzen Sie sich bitte mit dem (TKD) Technischen Kundendienst in Verbindung, indem Sie das Servicetelefon anrufen (siehe letzte Seite des Handbuchs). BH BEHALT SICH DAS RECHT VOR, ÄNDERUNGEN DER MODELL-ANGABEN OHRE VORHERIGE ANKÜNDIGUNG VORZUNEHMEN.
-
Seite 46: Indicações Gerais
LINE sportkoncept PORTUGUÊS INDICAÇÕES GERAIS.- Este aparato de exercício vem equipado com um gerador de corrente eléctrica, que aproveita a energia gerada pelo usuário (realizando o exercício), para alimentar o seu monitor electrónico e o seu regulador de travagem. Este ecrã monitor de é sensível ao toque; para carregar numa tecla, basta posicionar o dedo na indicação dessa tecla no ecrã. - Seite 47 LINE sportkoncept 4) ALIMENTAÇÃO AUTOGERADA OU ELÉCTRICA.- Estando a palavra Power a piscar, clique na tecla ENTER e piscará a palavra ON ou OFF; com as teclas LEVEL▲ e LEVEL▼ seleccione a opção que se mostra a piscar. A opção ON é para manter o monitor sempre aceso. Se escolheu a opção ON é necessário que a máquina esteja ligada com o adaptador à...
- Seite 48 LINE sportkoncept QUADRO DOS PARÂMETROS PERSONALIZÁVEIS Parâmetro Descrição 1) Metric Mudança da velocidade de Km / h a Milhas 2) Wheelsize Mudança da relação rpm – distância percorrida Define o idioma no qual o monitor electrónico mostra as mensagens. 3) Language Opções: Espanhol;...
- Seite 49 LINE sportkoncept Os dados que se mostram nos LEDs (C) durante a realização do exercício são os seguintes: -SPEED – VELOCIDADE: Mostra-se uma estimativa da velocidade linear à qual se deslocaria uma bicicleta com a cadência do pedalar do usuário. O valor mostra-se em quilómetros por hora (Km/h). -RPM: Mostra-se a cadência do pedalar instantâneo durante o exercício.
-
Seite 50: Colocação Em Funcionamento
LINE sportkoncept -stop.- Tecla de paragem. Se for apertada durante a realização do exercício, este dar-se-á por finalizado e a resistência passará a ser a resistência mínima. Mostrar-se-á um resume com os dados do exercício e voltará ao ecrã do início. No modo Start/Ready, mantenha premida a tecla STOP durante 3 segundos e a consola mudará... - Seite 51 LINE sportkoncept MODO PROGRAMAS.- O monitor possui: 1 programa de perfil MANUAL; 8 PROGRAMAS com perfis previamente programados; um perfil programável pelo usuário (USER); programas TESTE masculino e TESTE feminino; programa de ritmo cardíaco constante (H. R. C) e programas de watts constantes (mod. H800 / H890) / programa de controlo de distância (mod.
- Seite 52 LINE sportkoncept NOTA: Os três primeiros passos do programa são de aquecimento com uns níveis de resistência baixos; desta maneira evitaremos qualquer tipo de lesões. P10 – P11 PROGRAMAS DO TESTE HOMEM – MULHER.- O objectivo do teste é o de valorar a forma física do usuário. Para isso deverá manter uma cadência do pedalar entre as 70 e as 80 revoluções por minuto (R.P.M.) durante 5 minutos.
- Seite 53 LINE sportkoncept Carregue em ENTER para modificar o tempo e a janela LED mostrará (INTRODUZA O TEMPO DE EXERCÍCIO <MINUTOS>). A matriz de pontos mostrará( ? 10 ) e piscará o seu número. Carregue nas teclas numéricas para modificar e introduzir um número de dois dígitos (valores: 10 ~ 60 .
- Seite 54 LINE sportkoncept Será conveniente realizar um pequeno aquecimento antes de realizar o programa. Isto evitará lesões. Estando o monitor aceso, o display de matriz de LEDs superior (A) Fig.2, mostrar-lhe-á o perfil e a letra “M” do manual; para poder ver os diferentes perfis previamente programados utilizam-se as teclas LEVEL▲ e LEVEL▼.
-
Seite 55: Significado Dos Símbolos
LINE sportkoncept P13.- Mod. G930 PROGRAMA DE CONTROLO DE DISTÂNCIA.- Este programa permite-lhe percorrer uma distância determinada previamente seleccionada Estando o monitor aceso, aparecerá o display de matriz de LEDs superior (A) Fig.2, o perfil e a letra “M” de manual;... - Seite 56 Para qualquier consulta, não hesite em contactar com o S.A.T - Serviço de Assistência Técnica - , telefonando para o serviço de apoio ao cliente (ver página final do presente manual). BH RESERVA O DIREITO DE MODIFICAR AS ESPECIFICAÇÕES DOS SEUS PRODUTOS SEM AVISAR PREVIAMENTE.
-
Seite 57: Indicazioni Generali
LINE sportkoncept ITALIANO INDICAZIONI GENERALI.- Quest’apparecchio per gli esercizi è dotato di un generatore a corrente elettrica, che approfitta l’energia sviluppata dall’utente (mentre esegue l’esercizio), per alimentare il monitor elettronico ed il regolatore di frenata allo stesso tempo. Lo schermo del presente monitore è tattile per cui per selezionare un tasto, si posiziona il dito sul segnale del tasto relativo sullo schermo. - Seite 58 LINE sportkoncept 4) ALIMENTAZIONE AUTOGENERATA O ELETTRICA. Mentre lampeggia la parola Power, premere il tasto ENTER e lampeggerà la parola ON od OFF, con i tasti LEVEL▲ y LEVEL▼selezionare l’opzione che sta lampeggiando. L’opzione ON è per mantenere il monitor sempre acceso. Se si è scelta l’opzione ON è necessario che la macchina sia inserita insieme all’adattatore alla rete elettrica una volta scelta l’opzione premere il tasto ENTER per confermare e tornerà...
- Seite 59 LINE sportkoncept QUADRI DEI PARAMETRI PERSONALIZZABILI Parametro Descrizione 1) Metric Cambio della velocità da km / h a Miglia 2) Wheelsize Cambio della relazione rpm – distanza percorsa Definisce la lingua in cui il monitor elettronico mostra i messaggi. 3) Lingua Opzioni: Spagnolo;...
- Seite 60 LINE sportkoncept I dati che si visualizzano nei LEDs ( C) durante la realizzazione dell’esercizio sono i seguenti: -SPEED – VELOCITÀ: Si mostra un valore stimato della velocità lineare cui si muoverebbe una bicicletta con la cadenza della pedalata dell’utente. Il valore si mostra in chilometri per ora (km/h). -RPM: Si mostra la cadenza della pedalata istantanea durante l’esercizio.
-
Seite 61: Avvio Del Ventilatore
LINE sportkoncept Se vi trovate nel modo Start/Ready, mantenere premuto il tasto STOP per 3 secondi, e la consola cambierà automaticamente lo stato di spegnimento con un segnale acustico se l’opzione POWER nel modo di progetto è accesa. -quick / start.- Tasto di avvio rapido. - Seite 62 LINE sportkoncept Vedere i grafici dei programmi preprogrammati nelle pagine finali dei questo manuale. P1 - P8 PROGRAMAMI DI GRAFICI. Una volta acceso il monitor, apparirà sul display di matrice a LEDs superiore (A) Fig.2 il profilo e la lettera “M” di manuale.
- Seite 63 LINE sportkoncept P10 – P11 PROGRAMMI DI TEST UOMO – DONNA. L’obiettivo del test è dare un valore alla forma fisica dell’utente. Per questo bisogna mantenere una cadenza di pedalata tra 70 e 80 rivoluzioni per minuto (R.P.M.) durante 5 minuti. La differenza tra i programmi disegnati per uomo e donna è...
- Seite 64 LINE sportkoncept Dopo aver terminato l’ultimo adattamento, si accumuleranno tutti i valori. La resistenza è il Livello 1 e cambia alla linea successiva ogni minuto. Se la velocità (RPM) non è sufficiente, la matrice dei punti indicherà RPM e si passerà in modalità pausa, trascorsi 15 secondi. Iniziate l’esercizio con una cadenza della pedalata tra i 70 e gli 80 R.P.M., appoggiare le mani sui sensori da polso (hand-grip) situati sul manubrio oppure nel caso in cui si dispone di una fascia misuratrice del polso telemetrica collocarla sul petto, nel caso in cui diminuisce il numero di R.P.M.
- Seite 65 LINE sportkoncept Sul display dello Schermo alfanumerico inferiore (B) si richiederà il valore dei WATT (Watts) che si desidera realizzare durante l’esercizio. Selezionare con i tasti numerici (F) Fig.3 tra (25 e 400 WATT Watts) e premere ENTER. Premere ENTER per modificare il tempo e la finestra del LED indicherà ( INSERIRE IL TEMPO DI ESERCIZIO <MINUTI>).
-
Seite 66: Significato Dei Simboli
LINE sportkoncept 6 – Durante l’allenamento, il programma realizzerà una comparazione del valore reale in WATT con il valore oggettivo dei WATT. Se il valore reale dei WATT è maggiore oppure uguale a 75 del valore oggettivo dei WATT il LIVELLO di ，... - Seite 67 Per qualsiasi domanda, non esitate a mettervi in contatto con il Servizio di Assistenza Tecnica, chiamando al telefono di attenzione al cliente (consultare l’ultima pagina del presente manuale). BH SI RISERVA IL DIRITTO A MODIFICARE LE SPECIFICAZIONE DEI SUOI PRODOTTI SENZA PREVIO AVVISO.
-
Seite 68: Algemene Instructies
LINE sportkoncept NEDERLANDS ALGEMENE INSTRUCTIES.- Dit gymnastiektoestel is uitgerust met een dynamo die gebruik maakt van de energie die geproduceerd wordt door de gebruiker (tijdens het beoefenen) om de elektronische monitor en de remcontrole van drijfkracht te voorzien. Het monitor scherm is drukgevoelig, dus om op een toets te drukken hoeft u slechts uw vinger op genoemde toets op het scherm te plaatsen. -
Seite 69: Zelf- Of Elektrisch Aangedreven
LINE sportkoncept 4) ZELF- OF ELEKTRISCH AANGEDREVEN Terwijl het woord “Power” knippert, drukt u op ENTER, waarna het woord ON of OFF begint te knipperen. Selecteer de optie die oplicht door gebruik te maken van de toetsen NIVEAU▲ en -LEVEL▼. De ON-optie wordt gebruikt om de monitor op elk tijdstip ingeschakeld te houden. - Seite 70 LINE sportkoncept AANGEPAST INSTELLINGENPANEEL Instelling Beschrijving 1) Metric Wijzig snelheidseenheid van km/uur tot mijl/uur Wijzig rpm / afgelegde afstand-ratio Wheelsize Definieer de taal waarin boodschappen worden getoond op de monitor. 3) Language Opties: Spaans, Portugees, Engels, Frans, Duits, Nederlands, Italiaans. Definieer de werkingsmethode van het toestel, kies uit aangedreven op eigen kracht of verbonden met de netspanning.
- Seite 71 LINE sportkoncept De gegevens die weer worden gegeven op de LED’s (C) gedurende de oefening zijn als volgt: -SPEED : Dit toont een geschatte waarde van de lineaire snelheid die een fiets zou hebben gebaseerd op de pedaalsnelheid van de gebruiker. De waarde wordt weergegeven in kilometers per uur (km/h). -RPM: Dit toont de huidige pedaalsnelheid gedurende de oefening.
- Seite 72 LINE sportkoncept -stop.- Stoptoets. Als tijdens de sessie hierop gedrukt wordt, zal de oefening als beëindigd beschouwd worden en zullen inspanningsinstellingen zakken naar een minimaal niveau. Een samenvatting van alle oefeningsgegevens zal worden weergegeven en daarna zal de monitor terugkeren naar het startscherm. Houd de STOP-toets 3 seconden naar beneden in de modus Start/Ready (Start/Gereed), waarna de console, als onder de projectmodus de optie POWER ingeschakeld is, met een biep automatisch uit zal gaan.
- Seite 73 LINE sportkoncept PROGRAMMAMODUS.- De monitor heeft: 1 MANUAL-profielprogramma; 8 voorgeprogrammeerde PROGRAM-profielen; een profiel programmeerbaar door de gebruiker (USER), als ook een man-TEST, vrouw-TEST, steady pulse rate (H.R.C) en steady watt rate (mod. H800 / H890) / afstandscontrole (mod.G930) -programma’s. Zie voorgeprogrammeerde programmagrafieken aan het eind van deze handleiding. P1 - P8 GRAFISCHE PROGRAMMA’S.- Met de monitor ingeschakeld zal de bovenste LED-reeks (A), Fig.2, het profiel en de letter “M”...
- Seite 74 LINE sportkoncept P10 – P11 MAN - VROUW TESTPROGRAMMA’S.- Het doel van deze test is het conditieniveau van de gebruiker te beoordelen. Om dit te doen moet u een pedaalsnelheid kunnen handhaven van tussen de 70 tot 80 omwentelingen per minuut (r.p.m) gedurende 5 minuten. Watts.
-
Seite 75: Instelling Automatische Inspanning
LINE sportkoncept Druk op de getallentoetsen om een 2-cijferig getal te wijzigen en in te voeren (waarden: 10 ~ 60 . Als het ） getal buiten deze grenswaarden valt, zal de standaard tijdsinstelling weergegeven worden. Voer een waarde in binnen genoemde grenswaarden en druk op ENTER om te bevestigen, waarna u het programma kunt starten. - Seite 76 LINE sportkoncept P13 STEADY WATT RATE-PROGRAMMA.- Dit programma stelt u in staat het voedingsniveau (in Watt) waarop u wilt werken te selecteren. De kracht die ontwikkeld wordt (in Watt) is gebaseerd op de door u gemaakte inspanning en de snelheid waarmee u de oefening doet.
-
Seite 77: Betekenis Van De Gebruikte Symbolen
LINE sportkoncept 6.- Gedurende de training zal het programma de werkelijke WATT-waarde vergelijken met de WATT- doelwaarde. Als de werkelijke WATT-waarde hoger is dan of gelijk aan 75% van de WATT-doelwaarde, zal het inspanningsniveau automatisch verlaagd worden in stapjes van 3 tot minimaal NIVEAU 1. OPMERKING: U kunt de geprogrammeerde watt-waarde op elk moment gedurende de oefening wijzigen door gebruik te maken van de toetsen LEVEL▲... - Seite 78 Als u twijfels hebt over enig onderdeel van dit toestel, aarzel dan niet contact op te nemen met de technische bijstandsdienst door dienstverlening te bellen (zie laatste pagina van de handleiding). BH BEHOUDT ZICH HET RECHT VOOR OM DE SPECIFICATIES VAN HAAR PRODUKTEN ZONDER VOORAFGAANDE BEKENDMAKING TE WIJZIGEN...
- Seite 79 LINE sportkoncept PERFILES DE LOS PROGRAMAS; (GB) PROGRAM PROFILES; PROFILS DES PROGRAMMES ; PROGRAMMPROFILE ; PERFIS DOS PROGRAMAS ; PROFILI DEI PROGRAMMI; (NL) PROGRAMMAPROFIELEN H800 / H890 P-10 P-11 P-12 P-13 G930 P-10 P-11 P-12 P-13...
- Seite 80 SPECIFICATIONS MAY BE CHANGED WITHOUT PRIOR NOTICE DUE TO OUR PROGRAMME OF CONTINUOUS PRODUCT DEVELOPMENT. BH SE RÉSERVE LE DROIT DE MODIFIER LES SPECIFICATIONS DE SES PRODUITS SANS PRÉAVIS. BH BEHALT SICH DAS RECHT VOR, ÄNDERUNGEN DER MODELL-ANGABEN OHRE VORHERIGE ANKÜNDIGUNG VORZUNEHMEN.
