Easy Security Camera Set TX–28
Die Konformitätserklärung für dieses Gerät ist unter dem Internet-Link:
www.technaxx.de/ (in Leiste unten "Konformitätserklärung")
Vor Nutzung lesen Sie die Bedienungsanleitung sorgfältig durch.
Besonderheiten
Digitales, kabelloses, störungsfreies, wasserfestes (IP65) Kameraset
100% Privatsphäre & SD-Aufnahme
Verfügt über 4 Kanäle, unterstützt 4 Kameras auf einem Monitor (d.h. gleichzeitige
Anzeige von 4 Kameras auf einem Monitor möglich)
Reichweite ≥ 200m (offenes Feld)
Infrarot-Nachtsicht
Hochempfindliches Mikrofon
Unterstützt MicroSD Karten bis 32GB
Aufnahmefunktion mit verschiedenen Aufnahmemodi (manuell, Zeitaufnahme,
bewegungsaktiviert)
Motion Detection (Bewegungserkennung): Erkennt Moment der Auto-Aufzeichnung
Mobil aufrufbar auf: iPhone / Android
Jederzeit scharfe Bilder und eine gute Tonqualität
Leichte Installation, Plug & Play
1. Vorderseite des kabellosen Empfängers mit 7" Display
Technaxx
Bedienungsanleitung
®
Werbung
Verwandte Anleitungen für Technaxx Set TX–28
Inhaltszusammenfassung für Technaxx Set TX–28
- Seite 1 Technaxx Easy Security Camera Set TX–28 Bedienungsanleitung Die Konformitätserklärung für dieses Gerät ist unter dem Internet-Link: www.technaxx.de/ (in Leiste unten “Konformitätserklärung”) Vor Nutzung lesen Sie die Bedienungsanleitung sorgfältig durch. Besonderheiten Digitales, kabelloses, störungsfreies, wasserfestes (IP65) Kameraset 100% Privatsphäre & SD-Aufnahme Verfügt über 4 Kanäle, unterstützt 4 Kameras auf einem Monitor (d.h.
- Seite 2 2. Seite des kabellosen Empfängers (Beschreibung von oben nach unten) Kabelloser Empfänger EIN-/ AUSSCHALTER (= Netzschalter) TF: MicroSD-Karte-Anschluss USB-Anschluss: USB-Anschluss nur für Aktualisierung der Software des kabellosen Empfängers AV-OUT-Anschluss: mit AV-Kabel an TV/LCD anschließen DC 12V Eingang 3. Rückseite des kabellosen Empfängers Lautsprecher Antenne Monitorständer...

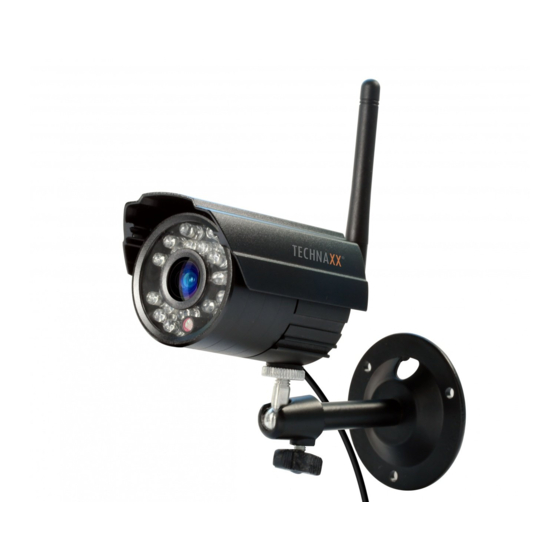

- Seite 3 4. Seite der kabellosen Kamera (Beschreibung von oben nach unten) Antenne Stromversorgung Steckverbinder Pairing-Code Kameraständer 5. Vorderseite der kabellosen Kamera mit IR-Nachtlichter...
- Seite 4 6. Fernbedienung Menu: Menu-Taste drücken, um das Hauptmenü aufzurufen. Cam: Camera-Taste drücken, um die Kanäle zu ändern. Screen: Screen-Taste drücken, um 4 Videos gleichzeitig abzuspielen, erneut drücken, um die Videoaufnahmen nacheinander anzusehen, erneut drücken, um eines der 4 Videos zu vergrößern. Rec: Video Record-Taste drücken, um ein Video aufzuzeichnen, erneut drücken, um die Aufnahme zu stoppen.
- Seite 5 Schließen Sie den 5V DC-Netzadapter an die Kamera an und verbinden Sie den 12V/1A DC-Netzadapter mit dem Empfänger. Schalten Sie nun den Empfänger ein (verfügt über einen Akku). Drücken Sie “Pairing-Code” auf dem Steckverbinder der kabellosen Kamera, um die Kamera mit dem Empfänger zu verbinden. Wurde die Verbindung hergestellt, erscheint im Hintergrund des Hauptmenüs die Bewegung, auf die die Kamera gerichtet ist.
- Seite 6 Manual Capture Sie sehen nun die verschiedenen Aufzeichnungsmethoden. Pfeiltasten LINKS oder RECHTS drücken zur Auswahl von: Manual Take 1 photo, Take 3 photos, Take 5 photos video 10s video 30s video 1 Min video Taste Bestätigen Auswahl drücken. Exit mit den Pfeiltasten OBEN/ UNTEN auswählen, um wieder zum Modus Aufnahme zurückzukehren.
- Seite 7 SD Format Pfeiltasten OBEN oder UNTEN drücken zur Auswahl von “SD Format”. Taste Bestätigen drücken. SD Format Pfeiltasten OBEN oder UNTEN drücken zur Auswahl von NO oder YES. Wurde ausgewählt, werden alle Dateien auf der MicroSD-Karte formatiert. OK Taste zum Bestätigen der Auswahl drücken.
- Seite 8 8.3. Modus Kamera auswählen Menu Taste drücken, um das Hauptmenü aufzurufen. Drücken Sie die Pfeiltaste LINKS oder RECHTS zur Auswahl von “Modus Kamera auswählen” OK Taste drücken, um in den Modus zu gelangen. Die unten angezeigten Einstellungen werden angezeigt: Select CAM Pfeiltasten OBEN oder UNTEN drücken zur Auswahl von: CAM1, CAM2, CAM3, CAM4,...
- Seite 9 Contrast / Brightness Pfeiltasten OBEN oder UNTEN drücken Auswahl “Brightness ". Mit der Pfeiltaste LINKS oder RECHTS können Sie einen Wert zwischen 1 – 9 wählen. OK Taste zum Bestätigen der Auswahl drücken. Exit mit den Pfeiltasten OBEN/ UNTEN auswählen, um zum Hauptmenü...
- Seite 10 8.6. Modus Bewegungserkennung Menu-Taste drücken, um das Hauptmenü aufzurufen. Drücken Sie die Pfeiltaste LINKS oder RECHTS zur Auswahl des “Modus Bewegungserkennung”. OK-Taste drücken, um in den Modus zu gelangen. Die unten angezeigten Einstellungen werden angezeigt: Motion Detection Pfeiltasten OBEN oder UNTEN drücken Auswahl “Enable...
- Seite 11 8.7. Modus Einstellungen Menu Taste drücken, um das Hauptmenü aufzurufen. Drücken Sie die Pfeiltaste LINKS oder RECHTS zur Auswahl der “Einstellungen”. OK Taste drücken, um in den Modus zu gelangen. Die unten angezeigten Einstellungen werden angezeigt: Setting Pfeiltasten OBEN oder UNTEN Auswahl “Pair”...
- Seite 12 Date & Time Pfeiltasten LINKS oder RECHTS drücken zur Einstellung Date. OK Taste zum Bestätigen der Einstellung drücken. Exit mit den Pfeiltasten OBEN/ UNTEN auswählen, um wieder zum Hauptmenü zurückzukehren. Date & Time Pfeiltasten LINKS oder RECHTS drücken zur Einstellung Time. OK Taste zum Bestätigen der Einstellung drücken.
- Seite 13 Auto Switch Setting Mode Pfeiltasten OBEN oder UNTEN drücken Auswahl “Switch Time”. Standardeinstellung ist 5 sec. Sie können wählen zwischen: 5 Sek, 10 Sek, 30 Sek. OKTaste zur Bestätigung der Auswahl drücken. Exit mit den Pfeiltasten OBEN/ UNTEN auswählen, um zum Hauptmenü...
- Seite 14 Advanced Setting Pfeiltasten OBEN oder UNTEN drücken zur Auswahl von "TV out Format". Standardeinstellung ist NTSC (für USA; PAL ist für Europa). Pfeiltasten LINKS oder RECHTS drücken zur Auswahl von PAL oder NTSC. OK Taste zum Bestätigen der Auswahl drücken. Exit mit den Pfeiltasten OBEN/UNTEN auswählen, Hauptmenü...
- Seite 15 About & Version Hier sind die Softwareinformationen. OK Taste drücken, um zurück zum Modus Einstellungen zu gelangen. Exit mit den Pfeiltasten OBEN/UNTEN auswählen, Hauptmenü zurückzukehren. 9. Signalstärkenanzeige - Beschreibung Perfekt Niedrig Kein Signal 10. Problem: Kein Video Vergewissern Sie sich, dass Kamera und Monitor innerhalb der Reichweite liegen.
-
Seite 16: Wichtiger Sicherheitshinweis
Materialien, Lösungsmittel oder andere aggressive Reiniger verwenden. Gereinigtes Gerät gründlich abwischen. Wichtiger Hinweis: Sollte Batterieflüssigkeit aus der Batterie austreten, das Batteriefach mit einem weichen Tuch abwischen. Inverkehrbringer: Technaxx Deutschland GmbH & Co.KG, Kruppstr. 105, 60388 Frankfurt a.M., Deutschland Anhang: Die Installation von “My Secure”... - Seite 17 Symbol klicken. Dann „Option“ (siehe Bild). Unter „Kamera auswählen“ (Camera Select) „USB-Videogerät“ auswählen und auf die „OK“ Taste klicken. Wenn Sie bereits die Technaxx App “My Secure” installiert haben, können Sie mit der CamID/User (= KameraID/Benutzer) und dem dazugehörigen Login Passwort einloggen (beides finden Sie auf der Rückseite...
- Seite 18 App aus dem Google Play Store oder dem Apple APP Store herunter. Folgen Sie dem Installationsvorgang auf dem Display Ihres Smartphones. Die Bedienungsanleitung für die „My Secure App“ finden Sie hier: http://technaxx-europe.de/shop/enduser/4319_Android_Installation_Manual.doc http://technaxx-europe.de/shop/enduser/4320_Android_Installation_Manual.doc ACHTUNG: Wenn Sie das Camera Set TX-28 über WLAN immer verfolgen möchten, muss die Verbindung (über das mitgelieferte USB-Kabel) zwischen dem Camera Set...
