Wallbox Power Boost Installations- Und Benutzerhandbuch Seite 46

La Fig. A2.2 muestra el cableado entre el medidor de energía y el
Wallbox. Los números se refieren a la figura A2. 1 .
Antes de encender el sistema, es importante verificar que la conexión de
"GND" y "12 V" se haya realizado correctamente.

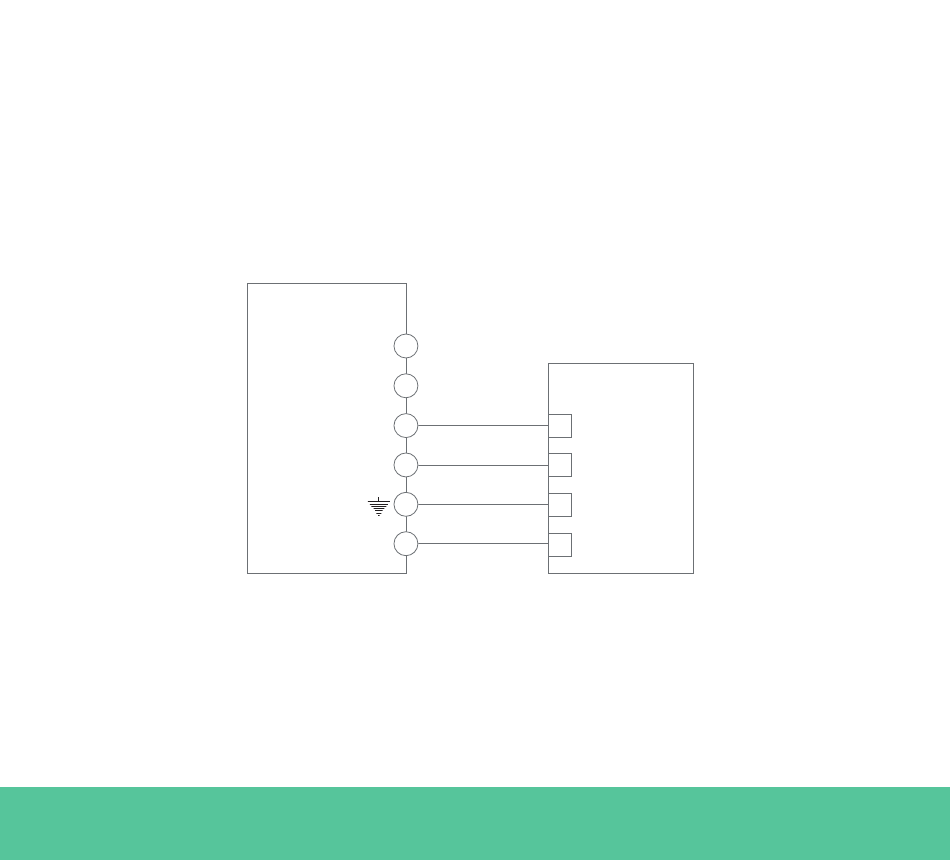

Fig. A2.2: Cableado en el medidor de energía Temco
En las siguientes paginas la Fig. A2.3, Fig. A2.4, Fig. A2.5 ya la Fig. A2.6
muestran dónde se deben conectar los cables en el cargador Wallbox.
46
TEMCO
Voltage + 1
Voltage - 2
RS485 - 3
RS485 + 4
Power 5
Power + 6
Wallbox
D- (RS485B)
D+ (RS485A)
GND
12 V
