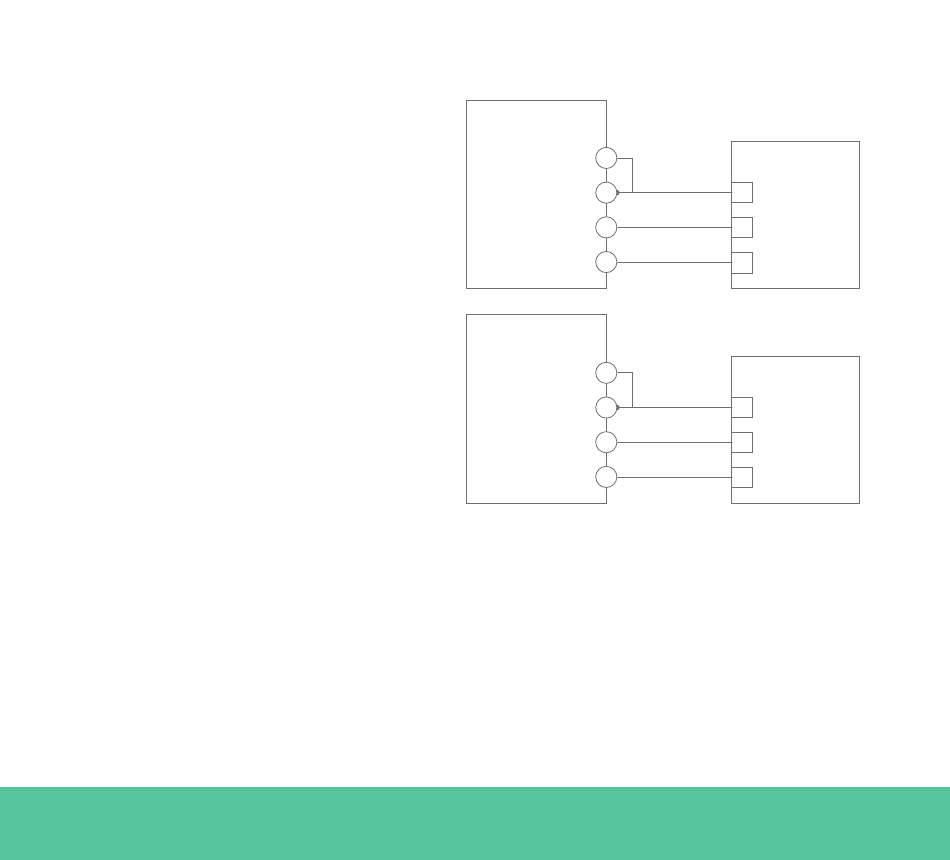

A fig. A1. 1 mostra os cabos
entre o contador de potência e
o Wallbox. Tenha em atenção o
curto-circuito necessário entre
os pinos T e A- do contador de
potência.
Caso o esquema elétrico não inclua uma ligação de linha neutra e/ou a
tensão de fases seja inferior a 260 V, ligue o contador de potência Carlo
Gavazzi EM112 como mostrado na Fig. A1.2:
142
CARLO GAVAZZI
EM 340
CARLO GAVAZZI
EM 112
Fig. A1.1: Cabos nos contadores de potência especificados
T 7
A- 9
B+ 8
Terra 10
T 3
A- 5
B+ 4
Terra 6
Wallbox
D- (RS485B)
D+ (RS485A)
Terra
Wallbox
D- (RS485B)
D+ (RS485A)
Terra
