La Fig. A2.2 mostra il cablaggio tra il contatore di energia e il Wallbox. I
numeri si riferiscono alla Fig. A2. 1 . Prima di attivare il sistema è importante
controllare nuovamente che il collegamento di "GND" e "12 V" sia stato
effettuato correttamente.

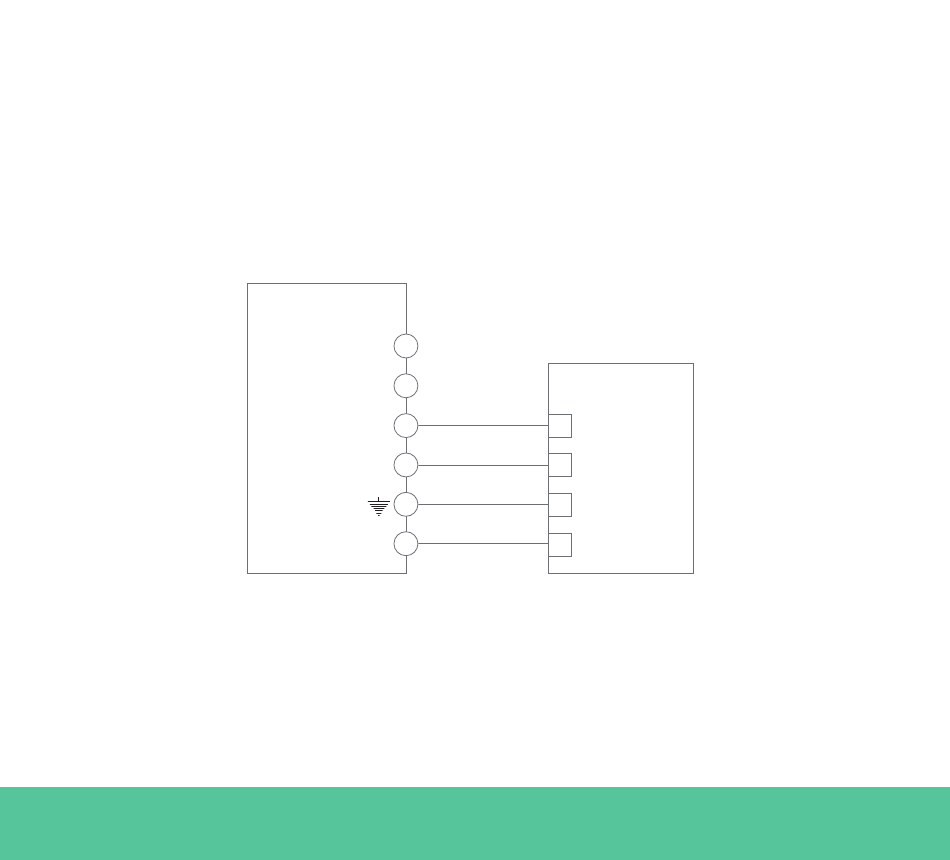

Fig. A2.2: Cablaggio nel contatore di energia Temco
Nelle seguenti pagine le Fig. A2.3, Fig. A2.4, Fig. A2.5 e Fig. A2.6
mostrano il collegamento del cablaggio al Wallbox.
202
TEMCO
Voltaggio + 1
Voltaggio - 2
RS485 - 3
RS485 + 4
Potenza 5
Potenza + 6
Wallbox
D- (RS485B)
D+ (RS485A)
GND
12 V
