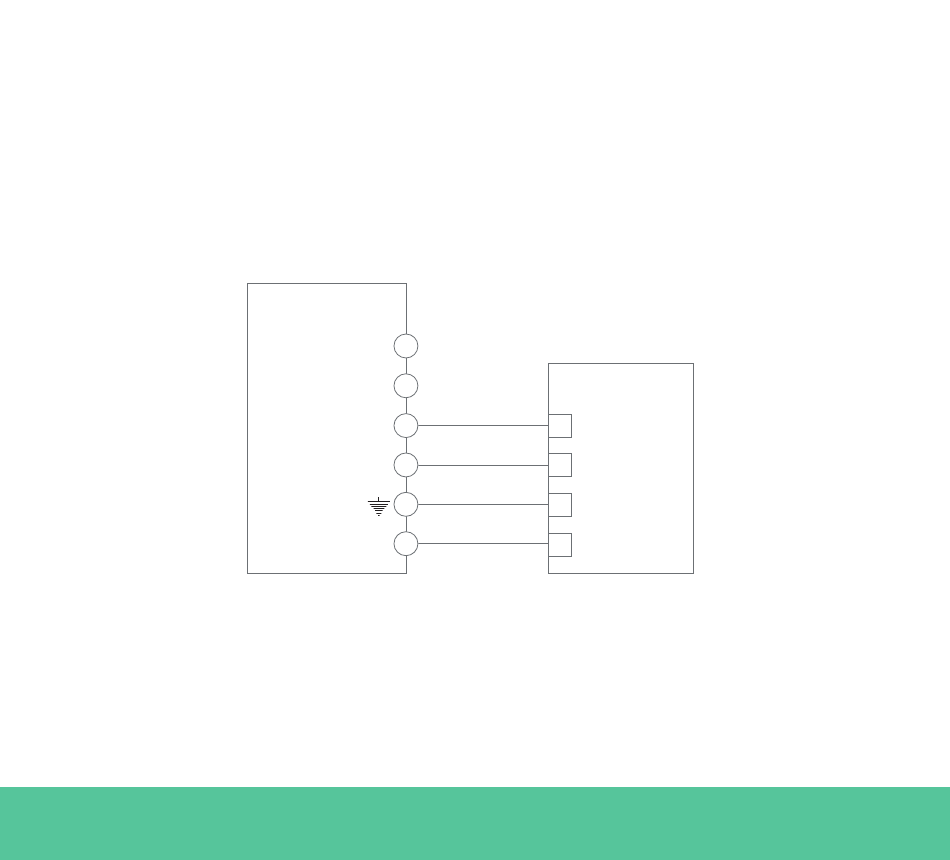

Fig. A2.2 toont de bekabeling tussen de energiemeter en de Wallbox.
De nummers verwijzen naar Fig. A2. 1 . Let op: controleer voordat je
het systeem inschakelt of de verbinding met "GND" (Aarde) en "12 V"
correct is aangesloten.
Fig. A2.2: Installatie bekabeling in Temco energiemeter
Op de volgende pagina's kun je in Fig. A2.3, Fig. A2.4, Fig. A2.5 en
Fig. A2.6 zien waar de bekabeling op de Wallbox moet worden
aangesloten.
228
TEMCO
Spanning + 1
Spanning - 2
RS485 - 3
RS485 + 4
Stroom 5
Spanning + 6
Wallbox
D- (RS485B)
D+ (RS485A)
GND (Aarde)
12V
