Humidified Holding and Display Cabinets
Installation and operating Manual
Ausstellungsvitrinen mit Wärme-
und Feuchtigkeitsregelung
Serien FSD und FSDT
Installations- und Bedienungshandbuch
P 17
Armoires de présentation chauffées et humides
Séries FSD et FSDT
Manuel d'installation et d'utilisation
P 48
Bewaar- en uitstelkasten met vochtregeling
Modelreeksen FSD en FSDT
Handleiding voor Installatie en Bediening
P 80
flav-R-savoR
fsD and fsDT series
for
and Non-
I&W #07.05.160.00
®
Models
Vitrinas de Calor y Humedad
Series FSD y FSDT
Manual de Instalación y Operación
Espositori con regolazione di
temperatura ed umidità
Serie FSD e FSDT
Manuale per l'installazione e l'uso
Register your unit online!
See IMPORTANT OWNER INFORMATION
for more information.
P 33
P 64
© 2010 Hatco Corporation
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Hatco FLAV-R-SAVOR FSD series
Inhaltszusammenfassung für Hatco FLAV-R-SAVOR FSD series
- Seite 1 Manuale per l'installazione e l'uso P 48 P 64 Bewaar- en uitstelkasten met vochtregeling Register your unit online! Modelreeksen FSD en FSDT Handleiding voor Installatie en Bediening See IMPORTANT OWNER INFORMATION P 80 for more information. © 2010 Hatco Corporation...
-
Seite 2: Inhaltsverzeichnis
The air flow rate enables the cabinet to recover temperature rapidly after opening and closing the door. Hatco Humidified Holding and Display Cabinets are products of extensive research and field testing. The materials used were selected for maximum durability, attractive appearance and optimum performance. -
Seite 3: Electric Shock Hazard
This unit is for holding pre-heated food product only. waterproof. Do not operate if unit has been submerged Hatco is not responsible for the actual food product or saturated with water. serving temperature. It is the responsibility of the user to •... -
Seite 4: Model Description

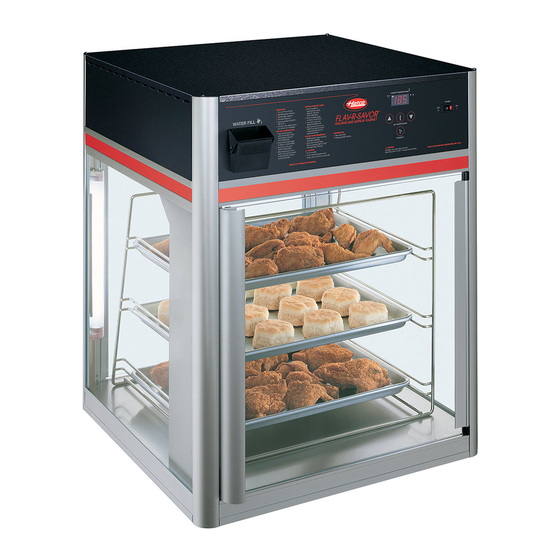

MoDEl DEsCRIPTIoN all Models fsD-2 and fsDT-2 Models Flav-R-Savor Humidified Holding and Display Cabinets come The FSD-2 and FSDT-2 are the same as models FSD-1 and ® in either brushed aluminum or painted Designer colors. All units FSDT-1, but have an additional door on the opposite side of the feature a digital temperature controller, air heating system, controls for pass-through convenience. -
