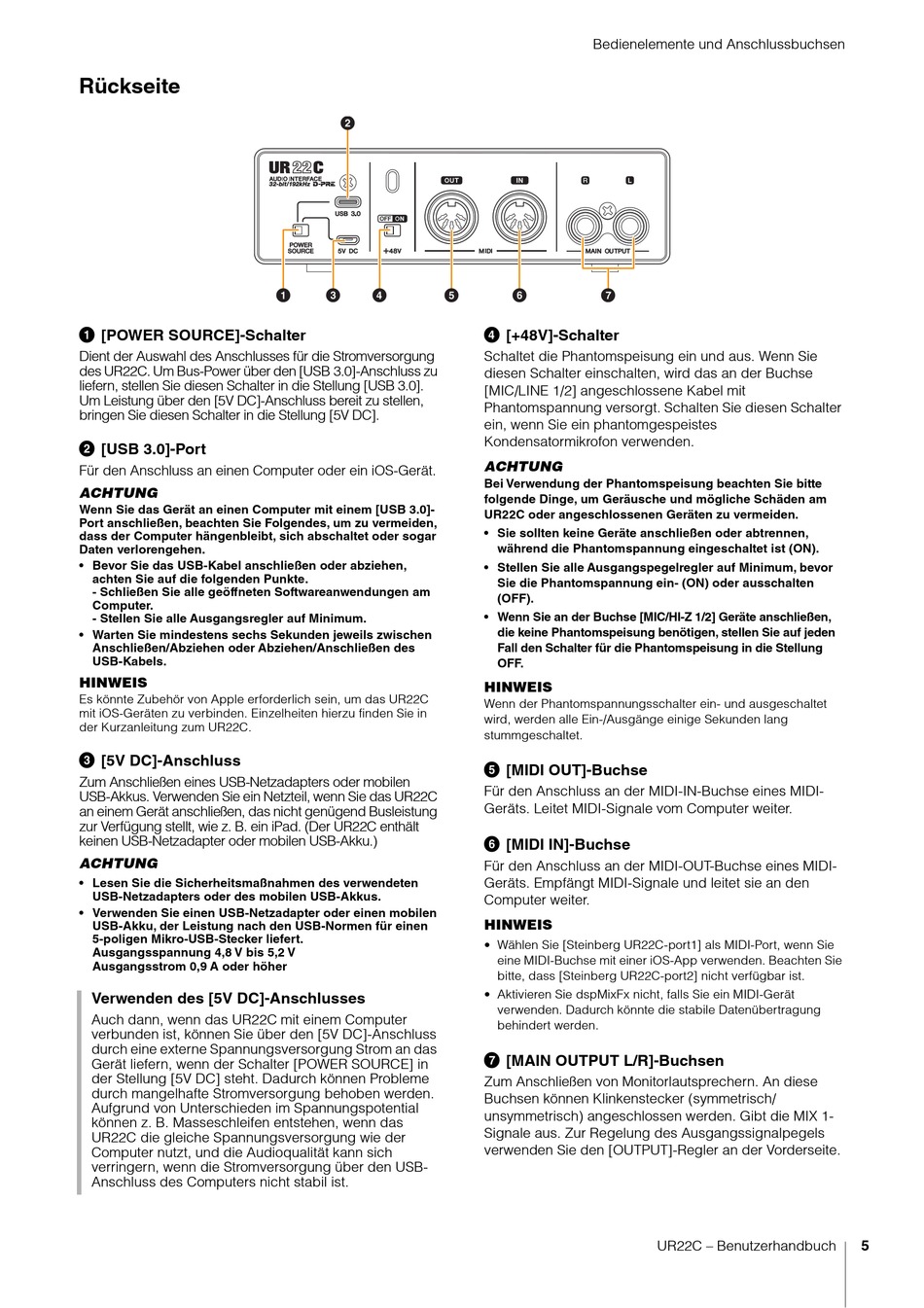

Rückseite - Steinberg UR 22 C Benutzerhandbuch

Rückseite
1 [POWER SOURCE]-Schalter
Dient der Auswahl des Anschlusses für die Stromversorgung
des UR22C. Um Bus-Power über den [USB 3.0]-Anschluss zu
liefern, stellen Sie diesen Schalter in die Stellung [USB 3.0].
Um Leistung über den [5V DC]-Anschluss bereit zu stellen,
bringen Sie diesen Schalter in die Stellung [5V DC].
2 [USB 3.0]-Port
Für den Anschluss an einen Computer oder ein iOS-Gerät.
ACHTUNG
Wenn Sie das Gerät an einen Computer mit einem [USB 3.0]-
Port anschließen, beachten Sie Folgendes, um zu vermeiden,
dass der Computer hängenbleibt, sich abschaltet oder sogar
Daten verlorengehen.
• Bevor Sie das USB-Kabel anschließen oder abziehen,
achten Sie auf die folgenden Punkte.
- Schließen Sie alle geöffneten Softwareanwendungen am
Computer.
- Stellen Sie alle Ausgangsregler auf Minimum.
• Warten Sie mindestens sechs Sekunden jeweils zwischen
Anschließen/Abziehen oder Abziehen/Anschließen des
USB-Kabels.
Es könnte Zubehör von Apple erforderlich sein, um das UR22C
mit iOS-Geräten zu verbinden. Einzelheiten hierzu finden Sie in
der Kurzanleitung zum UR22C.
3 [5V DC]-Anschluss
Zum Anschließen eines USB-Netzadapters oder mobilen
USB-Akkus. Verwenden Sie ein Netzteil, wenn Sie das UR22C
an einem Gerät anschließen, das nicht genügend Busleistung
zur Verfügung stellt, wie z. B. ein iPad. (Der UR22C enthält
keinen USB-Netzadapter oder mobilen USB-Akku.)
ACHTUNG
• Lesen Sie die Sicherheitsmaßnahmen des verwendeten
USB-Netzadapters oder des mobilen USB-Akkus.
• Verwenden Sie einen USB-Netzadapter oder einen mobilen
USB-Akku, der Leistung nach den USB-Normen für einen
5-poligen Mikro-USB-Stecker liefert.
Ausgangsspannung 4,8 V bis 5,2 V
Ausgangsstrom 0,9 A oder höher
Verwenden des [5V DC]-Anschlusses
Auch dann, wenn das UR22C mit einem Computer
verbunden ist, können Sie über den [5V DC]-Anschluss
durch eine externe Spannungsversorgung Strom an das
Gerät liefern, wenn der Schalter [POWER SOURCE] in
der Stellung [5V DC] steht. Dadurch können Probleme
durch mangelhafte Stromversorgung behoben werden.
Aufgrund von Unterschieden im Spannungspotential
können z. B. Masseschleifen entstehen, wenn das
UR22C die gleiche Spannungsversorgung wie der
Computer nutzt, und die Audioqualität kann sich
verringern, wenn die Stromversorgung über den USB-
Anschluss des Computers nicht stabil ist.
2
1 3 4 5
Bedienelemente und Anschlussbuchsen
6 7
4 [+48V]-Schalter
Schaltet die Phantomspeisung ein und aus. Wenn Sie
diesen Schalter einschalten, wird das an der Buchse
[MIC/LINE 1/2] angeschlossene Kabel mit
Phantomspannung versorgt. Schalten Sie diesen Schalter
ein, wenn Sie ein phantomgespeistes
Kondensatormikrofon verwenden.
ACHTUNG
Bei Verwendung der Phantomspeisung beachten Sie bitte
folgende Dinge, um Geräusche und mögliche Schäden am
UR22C oder angeschlossenen Geräten zu vermeiden.
• Sie sollten keine Geräte anschließen oder abtrennen,
während die Phantomspannung eingeschaltet ist (ON).
• Stellen Sie alle Ausgangspegelregler auf Minimum, bevor
Sie die Phantomspannung ein- (ON) oder ausschalten
(OFF).
• Wenn Sie an der Buchse [MIC/HI-Z 1/2] Geräte anschließen,
die keine Phantomspeisung benötigen, stellen Sie auf jeden
Fall den Schalter für die Phantomspeisung in die Stellung
OFF.
Wenn der Phantomspannungsschalter ein- und ausgeschaltet
wird, werden alle Ein-/Ausgänge einige Sekunden lang
stummgeschaltet.
5 [MIDI OUT]-Buchse
Für den Anschluss an der MIDI-IN-Buchse eines MIDI-
Geräts. Leitet MIDI-Signale vom Computer weiter.
6 [MIDI IN]-Buchse
Für den Anschluss an der MIDI-OUT-Buchse eines MIDI-
Geräts. Empfängt MIDI-Signale und leitet sie an den
Computer weiter.
• Wählen Sie [Steinberg UR22C-port1] als MIDI-Port, wenn Sie
eine MIDI-Buchse mit einer iOS-App verwenden. Beachten Sie
bitte, dass [Steinberg UR22C-port2] nicht verfügbar ist.
• Aktivieren Sie dspMixFx nicht, falls Sie ein MIDI-Gerät
verwenden. Dadurch könnte die stabile Datenübertragung
behindert werden.
7 [MAIN OUTPUT L/R]-Buchsen
Zum Anschließen von Monitorlautsprechern. An diese
Buchsen können Klinkenstecker (symmetrisch/
unsymmetrisch) angeschlossen werden. Gibt die MIX 1-
Signale aus. Zur Regelung des Ausgangssignalpegels
verwenden Sie den [OUTPUT]-Regler an der Vorderseite.
UR22C – Benutzerhandbuch 5
