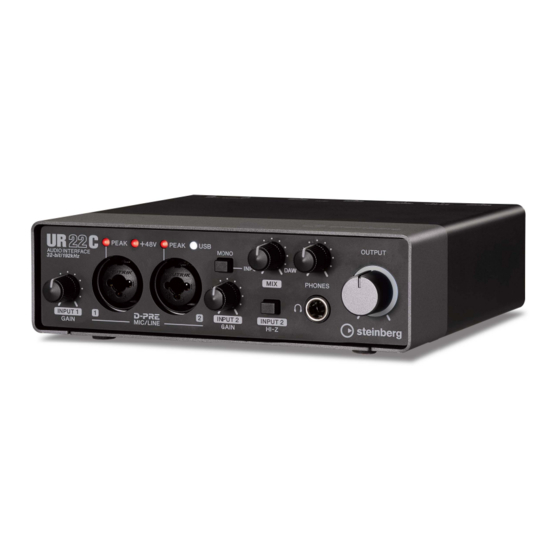

Steinberg UR 22 C Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Steinberg Anleitungen
  4. USB Audio Interfaces
  5. UR 22 C
  6. Benutzerhandbuch

Steinberg UR 22 C Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für UR 22 C:
Inhaltsverzeichnis

Werbung

Quicklinks

USB AUDIO INTERFACE
Benutzerhandbuch
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Steinberg UR 22 C

Inhaltszusammenfassung für Steinberg UR 22 C

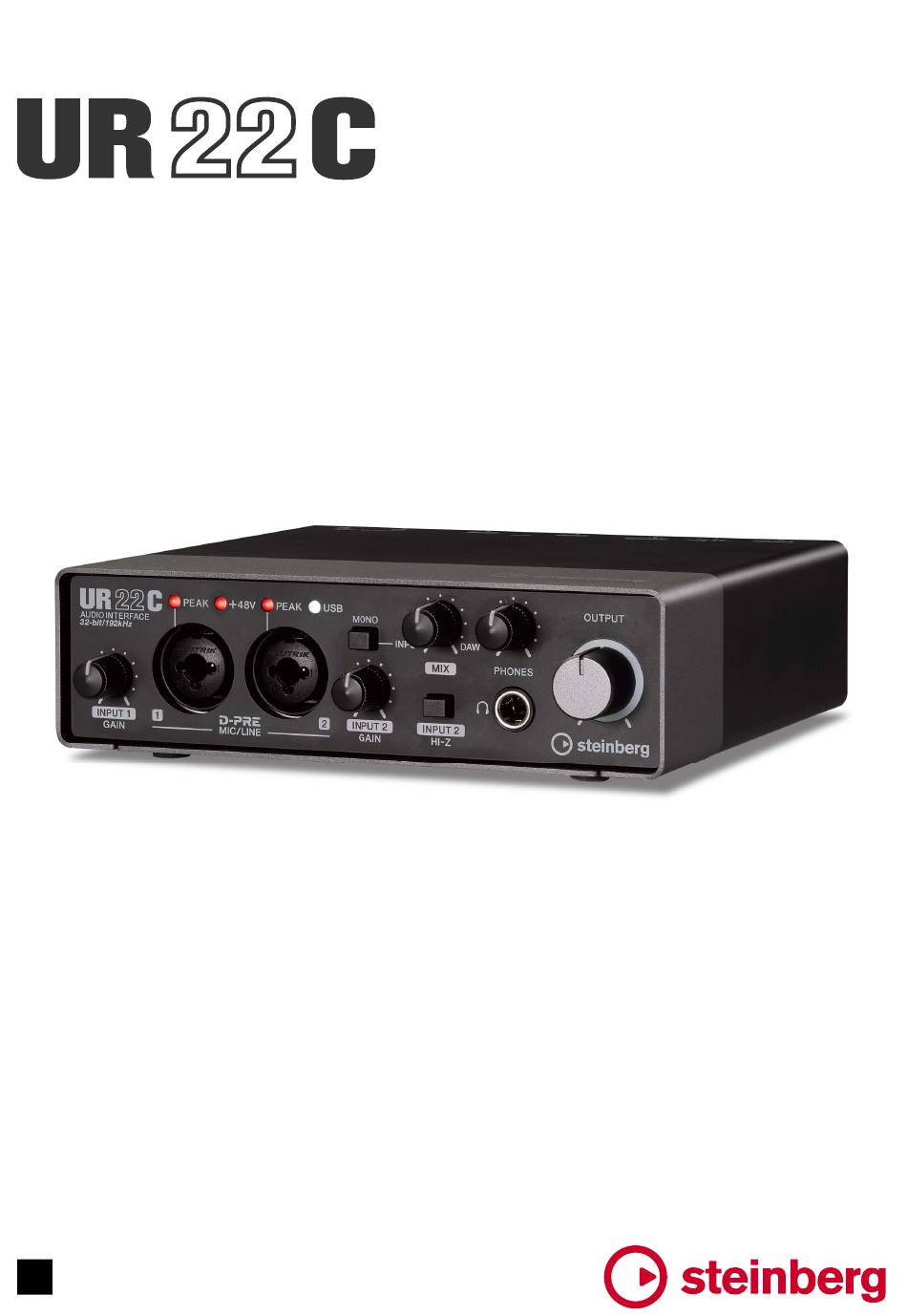

  • Seite 1 USB AUDIO INTERFACE Benutzerhandbuch...

  • Seite 2: Inhaltsverzeichnis

    UR-C............8 Spezialfenster für die Cubase-Serie ....13 Echte Auflösung von 32 Bit Sweet Spot Morphing Channel Strip ....16 Das UR22C und der Yamaha Steinberg USB Driver REV-X ..............18 unterstützen das 32-Bit-Ganzzahlformat, das Guitar Amp Classics ..........20 Audiodaten im Vergleich zum Float-Format in einer höheren Auflösung darstellen kann.

  • Seite 3: Bedienelemente Und Anschlussbuchsen

    Bedienelemente und Anschlussbuchsen Bedienelemente und Anschlussbuchsen Vorderes Bedienfeld 1 [MIC/LINE 1]-Buchse 7 [USB]-Anzeige Für den Anschluss eines Mikrofons oder eines digitalen Leuchtet, wenn das Gerät eingeschaltet ist und das Gerät Musikinstruments. An dieser Buchse können XLR- und mit einem Computer oder iOS-Gerät kommuniziert. Die Klinkenstecker (symmetrisch/unsymmetrisch) Anzeige blinkt stetig, wenn der Computer oder das iOS- angeschlossen werden.

  • Seite 4: Power-Anzeige

    Bedienelemente und Anschlussbuchsen ) [MIX]-Regler Stellt das Pegelverhältnis zwischen den analogen Eingangssignalen an den Buchsen [MIC/LINE 1/2] und dem Signal von einer Anwendungssoftware wie z. B. einer DAW ein. Das an einen Computer gesendete Signal wird von diesem Regler nicht beeinflusst. Verwenden des Mix-Reglers Drehen Sie den [MIX]-Regler auf die Seite [DAW], wenn der Eingangspegel hoch ist und auf die Seite [INPUT],...

  • Seite 5: Rückseite

    • Verwenden Sie einen USB-Netzadapter oder einen mobilen USB-Akku, der Leistung nach den USB-Normen für einen 5-poligen Mikro-USB-Stecker liefert. • Wählen Sie [Steinberg UR22C-port1] als MIDI-Port, wenn Sie Ausgangsspannung 4,8 V bis 5,2 V eine MIDI-Buchse mit einer iOS-App verwenden. Beachten Sie Ausgangsstrom 0,9 A oder höher...

  • Seite 6: Software

    So öffnen Sie das Fenster Einstellungen: SuperSpeed (USB 3.1 Gen 1), High-Speed Windows (USB 2.0) • Klicken Sie im Startmenü auf [Yamaha Steinberg USB Driver]  [Systemsteuerung]. Wenn der High-Speed-Modus (USB 2.0) verwendet wird, wird die Bandbreite schmaler, dies beeinflusst jedoch nicht die •...

  • Seite 7: Buffer Size

    Audiolatenz. Einstellungen] und klicken Sie dann unter [Einstellungen…] auf [Steinberg UR22C] oder Sampling-Frequenz Bereich [Steinberg UR22C (High Precision)] im Menü auf der linken Seite des Fensters. 44,1 kHz / 48 kHz 32–2048 Samples Die Methode zum Öffnen des Einstellungsfensters ist 88,2 kHz / 96 kHz 64–4096 Samples...

  • Seite 8: Dspmixfx Ur-C

    Wählen Sie auf der rechten Seite des Windows Fensters das Importziel aus. Klicken Sie auf [OK], um die Szene zu importieren. [Alle Programme] oder [Alle Apps]  [Steinberg UR22C]  [dspMixFx UR-C] Initialize All Scenes Initialisiert sämtliche gespeicherten (Alle Szenen Szenen.

  • Seite 9: Kanalbereich

    Software Hauptfenster 3 +48V Zeigt den Ein-/Aus-Zustand der Phantomspeisungsfunktion Dies ist das Fenster zum Konfigurieren des gesamten des Geräts an. Signalflusses. 4 Hochpassfilter Kanalbereich (Seite MIX-Bereich (Seite Schaltet den Hochpassfilter ein (leuchtet) und aus (leuchtet nicht). Um die Grenzfrequenz des Hochpassfilters auszuwählen, verwenden Sie das „Setup- Fenster“...

  • Seite 10: Rev-X-Bereich

    Software DAW-Bereich REV-X-Bereich Dies ist der Bereich zum Konfigurieren der DAW- Dies ist der Bereich zum Konfigurieren der REV-X- Kanaleinstellungen. Kanaleinstellungen. 1 REV-X-Bearbeitung 1 Pegelanzeige Öffnet (leuchtet) und schließt (leuchtet nicht) das Setup- Zeigt den Signalpegel an. Fenster „REV-X“ (Seite 18).

  • Seite 11: Master-Bereich

    Software MASTER-Bereich MIX-Bereich Dies ist der Bereich zum Konfigurieren der Master- Dies ist der Bereich zum Auswählen des zu konfigurierenden Kanaleinstellungen. MIX. Beim UR22C lässt sich nur MIX1 einstellen. Pegelanzeigefenster Dieses Fenster dient zum Anzeigen der Pegelanzeigen oben im Hauptfenster. 1 Pegelanzeige Zeigt den Signalpegel an.

  • Seite 12: Setup-Fenster

    Software Setup-Fenster Dieses Fenster dient zum Konfigurieren der geräteübergreifenden Einstellungen. 1 Device Wählt das Gerät aus, falls mehrere Geräte gleichzeitig angeschlossen sind, die mit dspMixFx verwendet werden können. 2 Device Settings Öffnet die Einstellungen. 3 HPF Setting Wählt die Grenzfrequenz des Hochpassfilters aus. Einstellungen: 120 Hz, 100 Hz, 80 Hz, 60 Hz, 40 Hz 4 Zoom Ändert die Fenstergröße.

  • Seite 13: Spezialfenster Für Die Cubase-Serie

    Wählen Sie im Menü von Cubase • [Studio]  [Studio-Einstellungen], und wählen Sie dann 5 Hochpassfilter [Steinberg UR-C] links bei [Steinberg I/O]. Schaltet den Hochpassfilter ein (leuchtet) und aus (leuchtet • Klicken Sie im Input-Settings-Fenster auf [Hardware nicht). Um die Grenzfrequenz des Hochpassfilters Setup] auszuwählen, verwenden Sie das Fenster für die Hardware-...

  • Seite 14: Einstellbereich Für Die Ausgänge

    Software 6 Phase Einstellbereich für die Ausgänge Schaltet die Phasenumkehr ein (leuchtet) und aus In diesem Bereich stellen Sie Parameter für die Hardware- (leuchtet nicht). Zeigt L, R an, wenn stereo ausgewählt ist. Ausgänge ein. Einstellbereich für die Effekte In diesem Bereich werden die Parameter für die Effekte für die Ein-/Ausgangsanschlüsse des UR22C eingestellt.

  • Seite 15: Fenster Für Die Hardware-Einstellungen

    Software Fenster für die Hardware-Einstellungen In diesem Fenster nehmen Sie allgemeine Hardware- Einstellungen und Einstellungen für Cubase-Funktionen vor. 1 model Zeigt den Namen der Einheit an. 2 HPF Wählt die Grenzfrequenz des Hochpassfilters aus. Einstellungen: 120Hz, 100Hz, 80Hz, 60Hz, 40Hz 3 Scene Wendet automatisch Szeneninformationen auf die UR22C-Einheit an, wenn eine Cubase-Projektdatei...

  • Seite 16: Sweet Spot Morphing Channel Strip

    Software Sweet Spot Morphing Channel Von Kompressor und Equalizer gemeinsam verwendet Strip Der Effekt namens „Sweet Spot Morphing Channel Strip“ (kurz „Channel Strip“ bzw. Channel Strip) ist ein Multieffekt, der Kompression und EQ (Klangregelung) beinhaltet. Modernstes Know-how der Toningenieurskunst wurde in eine Anzahl von praktischen Presets integriert, die sich einfach und jederzeit abrufen lassen und professionelle Ergebnisse liefern.
  • Seite 17 Software 3 RATIO Equalizer Stellt die Release-Zeit des Kompressors ein. Wertebereich: 1.00 − ∞ 4 KNEE Stellt den Knie-Typ des Kompressors ein. Einstellungen Beschreibung SOFT Erzeugt eine ganz allmähliche Änderung. MEDIUM Erzeugt eine Einstellung in der Mitte zwischen SOFT und HARD. HARD Erzeugt eine deutliche Änderung.

  • Seite 18: Rev-X

    Software REV-X REV-X REV-X ist eine von Yamaha für professionelle Audioanwendungen entwickelte Digitalhall-Plattform. Dieses Gerät beinhaltet einen REV-X-Effekt. Eingangssignale können an den REV-X-Effekt gesendet werden, und dieser wird nur auf die Monitorausgänge angewendet. Es stehen drei REV-X-Typen zur Verfügung: Hall (Saal), Room (Raum) und Plate (Hallplatte). Der in der Hardware integrierte REV-X und der REV-X der VST-Plug- in-Version haben im Wesentlichen dieselben Parameter.
  • Seite 19 Software 7 LPF Stellt die Grenzfrequenz des Tiefpassfilters ein. Wertebereich: 1,0−20,0 kHz 8 Höhenverhältnis Stellt mit Hilfe eines Verhältnisses relativ zur Reverb-Zeit die Halldauer des oberen Frequenzbereichs ein. Wenn dieser Parameter auf 1 gestellt ist, wird die tatsächliche festgelegte Reverb-Zeit auf den Klang angewendet. Je niedriger der Wert, desto kürzer die Halldauer des oberen Frequenzbereichs.

  • Seite 20: Guitar Amp Classics

    Software Guitar Amp Classics CLEAN Guitar Amp Classics sind Gitarrenverstärkersimulationen, welche die fortschrittliche Modeling-Technologie von Yamaha in besonderem Umfang nutzen. Es sind vier Verstärkertypen mit unterschiedlichen Klangeigenschaften vorhanden. Die im Gerät integrierten Guitar Amp Classics und die Guitar Amp Classics der VST-Plug-in-Version haben identische Parameter.
  • Seite 21 Software CRUNCH DRIVE Diesen Verstärkertyp verwenden Sie, wenn Sie leicht Der Verstärkertyp DRIVE bietet eine Auswahl an übersteuerte verzerrte Klänge benötigen. Das CRUNCH- Distortion-Klängen, die den Klang verschiedener hoch Modell simuliert die alten Röhrenverstärker, die für Blues, verstärkender Röhrenverstärker simulieren. Von leicht Rock, Soul, R&B und ähnliche Stile bevorzugt werden.
  • Seite 22 Software LEAD Der Verstärkertyp LEAD simuliert einen hoch verstärkenden Röhrenverstärker, der viele Obertöne erzeugt. Er ist ideal für Lead-Gitarre geeignet, die sich gegen die Band durchsetzt, kann aber auch für einen glitzernden Begleit-Sound eingestellt werden. 1 High/Low Wählt die Art der Verstärkerausgangsstufe aus. Die Einstellung [High] simuliert einen Verstärker mit hoher Ausgangsleistung und bietet stärkere Verzerrung.

  • Seite 23: Verwendung Mit Einem Computer

    Verwendung mit einem Computer Verwendung mit einem Computer Anschlussbeispiel Mikrofon Keyboard Gitarre Kopfhörer Prüfen! Stellen Sie alle Lautstärken auf Minimum ein, bevor Sie ein externes Gerät anschließen oder trennen. Prüfen! Wenn Sie eine E-Gitarre oder einen E-Bass verwenden möchten, schließen Sie zuerst das Instrument an und schalten danach diesen Schalter ein.

  • Seite 24: Konfigurieren Der Audiotreibereinstellungen Der Daw-Software

    Setup] erscheint, vergewissern Sie sich, dass das Gerät ausgewählt ist, und klicken Sie dann auf [OK]. Wenn beim Mac [Steinberg UR22C (High Precision)] ausgewählt ist, verwendet Cubase nur diesen Treiber. In diesem Zustand kann [Steinberg UR22C] nicht von anderen Programmen benutzt werden.

  • Seite 25: Aufnahme/Wiedergabe

    Klicken Sie auf , um die Aufnahme zu Starten Sie die DAW der Cubase-Serie und starten. rufen Sie das Fenster [steinberg hub] auf. Wählen Sie bei [Recording] im Fenster [steinberg hub] die Vorlage [Empty] aus und klicken Sie dann auf [Erzeugen].
  • Seite 26 Verwendung mit einem Computer Andere Programme als die Cubase-Serie Starten Sie Ihre DAW-Software. Öffnen Sie dspMixFx UR-C. Für Anweisungen zum Öffnen von dspMixFx UR-C finden Sie im Abschnitt „So öffnen Sie das Fenster“ (Seite Stellen Sie mit dem [INPUT GAIN]-Regler am Gerät den Signalpegel des Mikrofons ein.

  • Seite 27: Verwendung Mit Einem Ios-Gerät

    • Es könnte Zubehör von Apple erforderlich sein, um das UR22C mit iOS-Geräten zu verbinden. Einzelheiten hierzu finden Sie in der Kurzanleitung zum UR22C. • Für iOS-Geräte muss die Stromversorgung über den USB-Netzadapter oder einen mobilen USB-Akku (Powerbank) erfolgen. • Für die neuesten Informationen zu kompatiblen iOS-Geräten beachten Sie bitte die unten angegebene Website von Steinberg. https://www.steinberg.net/ UR22C – Benutzerhandbuch...

  • Seite 28: Aufnahme/Wiedergabe

    • Die iOS App wird unter Umständen in Ihrem Gebiet nicht unterstützt. Erfragen Sie dies bitte bei Ihrem Yamaha-Händler. • Für neueste Informationen über Cubasis besuchen Sie die unten angegebene Steinberg-Website. https://www.steinberg.net/ Öffnen Sie Cubasis. Tippen Sie auf die Registerkarte [MEDIA] im oberen linken Bildschirmbereich.
  • Seite 29 Tippen Sie auf [>], um den aufgezeichneten Klang abzuspielen. dspMixFx (für iOS-Geräte) Bedienen Sie die eingebauten DSP- Mischpultfunktionen und DSP-Effekte bequem vom iOS-Gerät aus mit dspMixFx für iOS-Geräte. Näheres zu dieser App erfahren Sie auf der unten angegebenen Steinberg-Website. https://www.steinberg.net/ UR22C – Benutzerhandbuch...

  • Seite 30: Fehlerbehebung

    Fehlerbehebung Fehlerbehebung Die Netzanzeige leuchtet Ist der Schalter [POWER SOURCE] richtig eingestellt? nicht Die Netzanzeige leuchtet nicht, wenn keine Spannung an das Gerät geliefert wird. Stellen Sie den Schalter [POWER SOURCE] in die Stellung [5V DC], wenn Sie den Netzadapter verwenden, oder stellen Sie den Schalter auf [USB 3.0], um Bus Power zu verwenden (nur via Computer).
  • Seite 31 Wird die Fehlermeldung „Audio Format is Unmixable“ angezeigt? (nur Mac) Die Fehlermeldung „,Audio Format is Unmixable“ wird in den Einstellungen für Yamaha Steinberg USB angezeigt. Klicken Sie auf [Revert to Mixable] zurück, um den Fehler zu beseitigen. UR22C – Benutzerhandbuch...
  • Seite 32 (nur Mac) Die Fehlermeldung „,Audio Format is Unmixable“ wird in den Einstellungen für Yamaha Steinberg USB angezeigt. Klicken Sie auf [Revert to Mixable] zurück, um den Fehler zu beseitigen. Für neueste Support-Informationen besuchen Sie die unten angegebene Website von Steinberg.

  • Seite 33: Anhang

    Anhang Anhang Beschränkungen für den Einsatz Computer-Anschlussarten von Effekten USB 3.0 Typ A Zwei Kanalzüge und ein Guitar Amp Classics stehen beim UR22C zur Verfügung. Die gleichzeitige Verwendung der Kanalzüge und der Guitar Amp Classics auf demselben Kanal ist möglich, da für jeden Eingangskanal zwei Slots für Insert-Effekte bereitgestellt werden.

  • Seite 34: Signalflüsse

    Anhang Signalflüsse Das folgende Schaubild zeigt den Signalfluss im Gerät an. • Die Controller am Gerät wie zum Beispiel die Regler [INPUT GAIN] und [OUTPUT] sind in diesem Schaubild nicht enthalten. • Die einzelnen Parameter können Sie mit Hilfe von „dspMixFx UR-C“ (Seite 8) oder „Spezialfenster für die Cubase-Serie“...

  • Seite 35: Blockschaltbilder

    Anhang Blockschaltbilder 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz UR22C – Benutzerhandbuch...
  • Seite 36 Anhang 176,4 kHz, 192 kHz UR22C – Benutzerhandbuch...

  • Seite 37: Technische Daten

    Anhang Technische Daten MIC INPUT 1–2 (symmetrisch) Frequenzgang +0,0/–0,3 dB, 20 Hz – 22 kHz Dynamikumfang 102 dB, A-Bewertung THD+N 0,003 %, 1 kHz, –3 dBFS, 22 Hz / 22 kHz BPF Maximaler Eingangspegel +6 dBu Eingangsimpedanz 4 kΩ Verstärkungsbereich +6 dB –...

  • Seite 38: Allgemeine Technische Daten

    • ESSENTIAL PRODUCT LICENCE INFORMATION Der Inhalt dieser Bedienungsanleitung gilt für die neuesten technischen Daten zum Zeitpunkt der Veröffentlichung. Um die neueste Version der Anleitung zu erhalten, rufen Sie die Website von Steinberg auf und laden Sie dann die Datei mit der Bedienungsanleitung herunter.

  • Seite 39: Deinstallieren Von Tools For Ur-C

    Ausnahme Ihrer Maus und Tastatur vom Doppelklicken Sie auf die folgende Datei im Computer. extrahierten Ordner. • Uninstall Yamaha Steinberg USB Driver Starten Sie den Computer, und melden Sie • Uninstall Steinberg UR-C Applications sich unter dem Administratorkonto an. • Uninstall Basic FX Suite Beenden Sie alle laufenden Anwendungen und schließen Sie alle geöffneten Fenster.
