ANSCHLUSSPLAN

Verbindung:

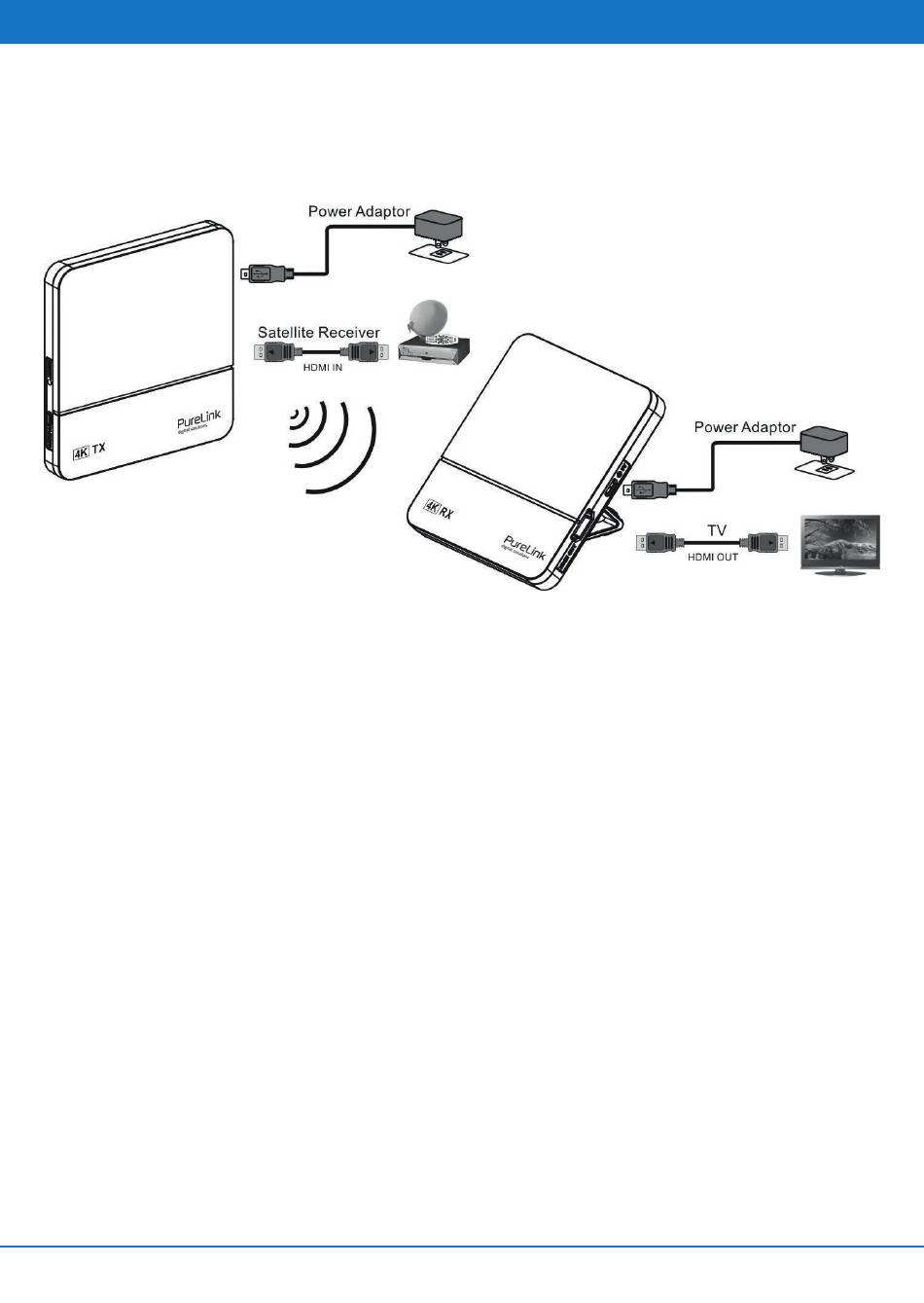

Schritt 1:
Verwenden Sie ein HDMI-Kabel, um den HDMI IN des CSW200 Transmitter an ein
4K-Quellgerät (Satellitenempfänger, CATV STB, BD-Player, PS4, Xbox) anzuschließen.
Schritt 2:
Verwenden Sie ein HDMI-Kabel, um den HDMI OUT des CSW200 Receiver an ein
4K-Anzeigegerät (UltraHDTV, Projektor) anzuschließen.
Schritt 3:
Installieren Sie den Standfuß im stabilsten Zustand, der Standfuß kann um 45 oder
90 Grad eingestellt werden
Schritt 4:
Schließen Sie ein DC 5V / 1A-Netzteil an die Power-Buchse (Micro-USB-Typ) des
CSW-Senders und -Empfängers an.
Schritt 5: Verbindung abgeschlossen und einsatzbereit.
Wenn auf Ihrem Display kein Videosignal angezeigt wird, koppeln Sie zuerst TX und RX. (Drücken Sie
die PAIRING-Taste der RX-Box und dann die PAIRING-Taste der TX-Box).
