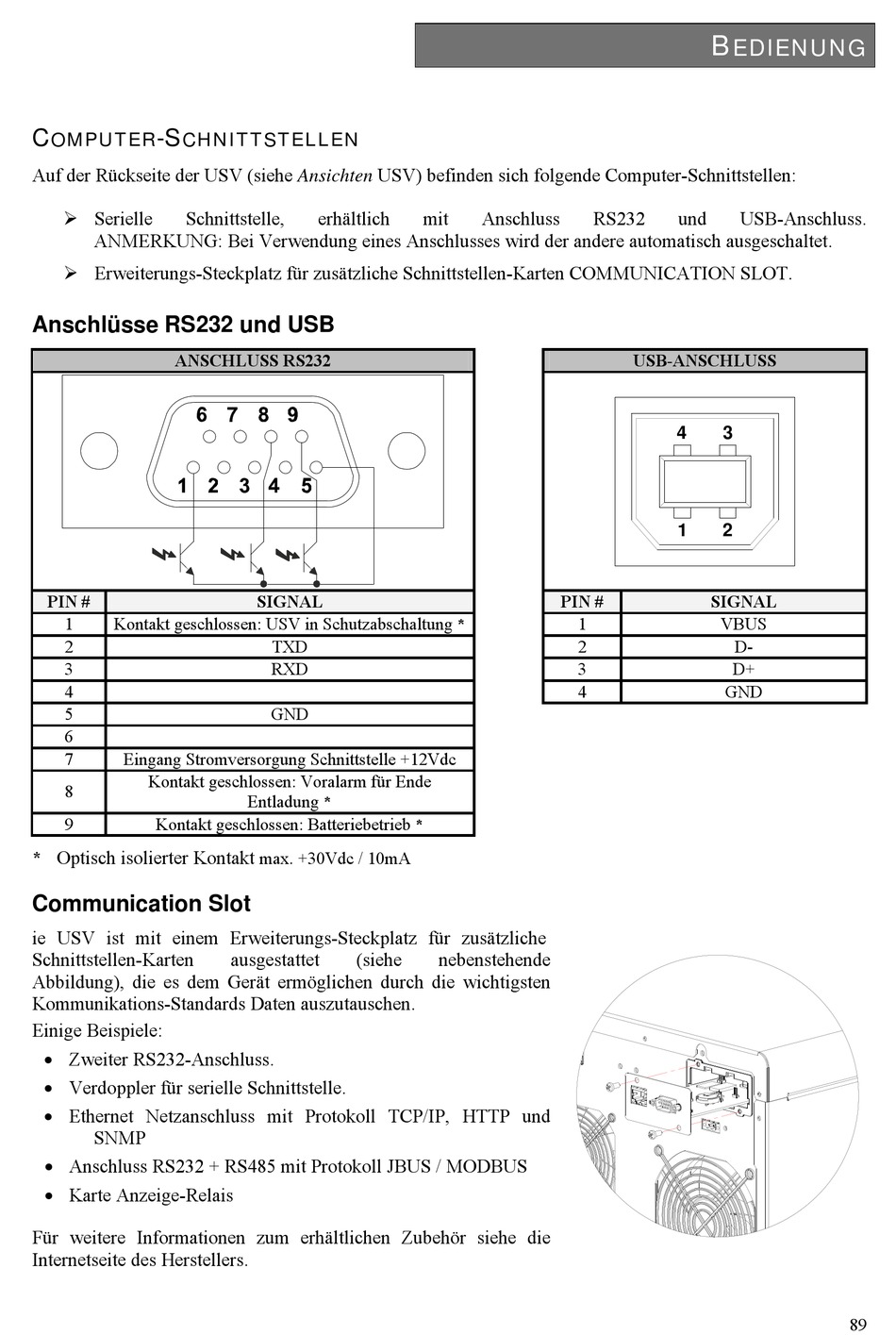

Computer -Schnittstellen; Anschlüsse Rs232 Und Usb; Communication Slot - Riello UPS SENTINEL POWER SPW 5000 Installations- Und Bedienungsanleitung

C -S
OMPUTER CHNITTSTELLEN
Auf der Rückseite der USV (siehe Ansichten USV) befinden sich folgende Computer-Schnittstellen:
 Serielle Schnittstelle,
ANMERKUNG: Bei Verwendung eines Anschlusses wird der andere automatisch ausgeschaltet.
 Erweiterungs-Steckplatz für zusätzliche Schnittstellen-Karten COMMUNICATION SLOT.
Anschlüsse RS232 und USB
ANSCHLUSS RS232
PIN #
1 Kontakt geschlossen: USV in Schutzabschaltung *
2
3
4
5
6
7 Eingang Stromversorgung Schnittstelle +12Vdc
Kontakt geschlossen: Voralarm für Ende
8
9 Kontakt geschlossen: Batteriebetrieb *
* Optisch isolierter Kontakt

Communication Slot

ie USV ist mit einem Erweiterungs-Steckplatz für zusätzliche
Schnittstellen-Karten
Abbildung), die es dem Gerät ermöglichen durch die wichtigsten
Kommunikations-Standards Daten auszutauschen.
Einige Beispiele:
 Zweiter RS232-Anschluss.
 Verdoppler für serielle Schnittstelle.
 Ethernet Netzanschluss mit Protokoll TCP/IP, HTTP und
SNMP
 Anschluss RS232 + RS485 mit Protokoll JBUS / MODBUS
 Karte Anzeige-Relais
Für weitere Informationen zum erhältlichen Zubehör siehe die
Internetseite des Herstellers.
erhältlich
SIGNAL
TXD
RXD
GND
Entladung *
max. +30Vdc / 10mA
ausgestattet (siehe
mit Anschluss RS232
PIN #
1
2
3
4
nebenstehende
B
EDIENUNG
und USB-Anschluss.
USB-ANSCHLUSS
4 3
1 2
SIGNAL
VBUS
D-
D+
GND
89
