UERTOS DE COMUNICACIÓN

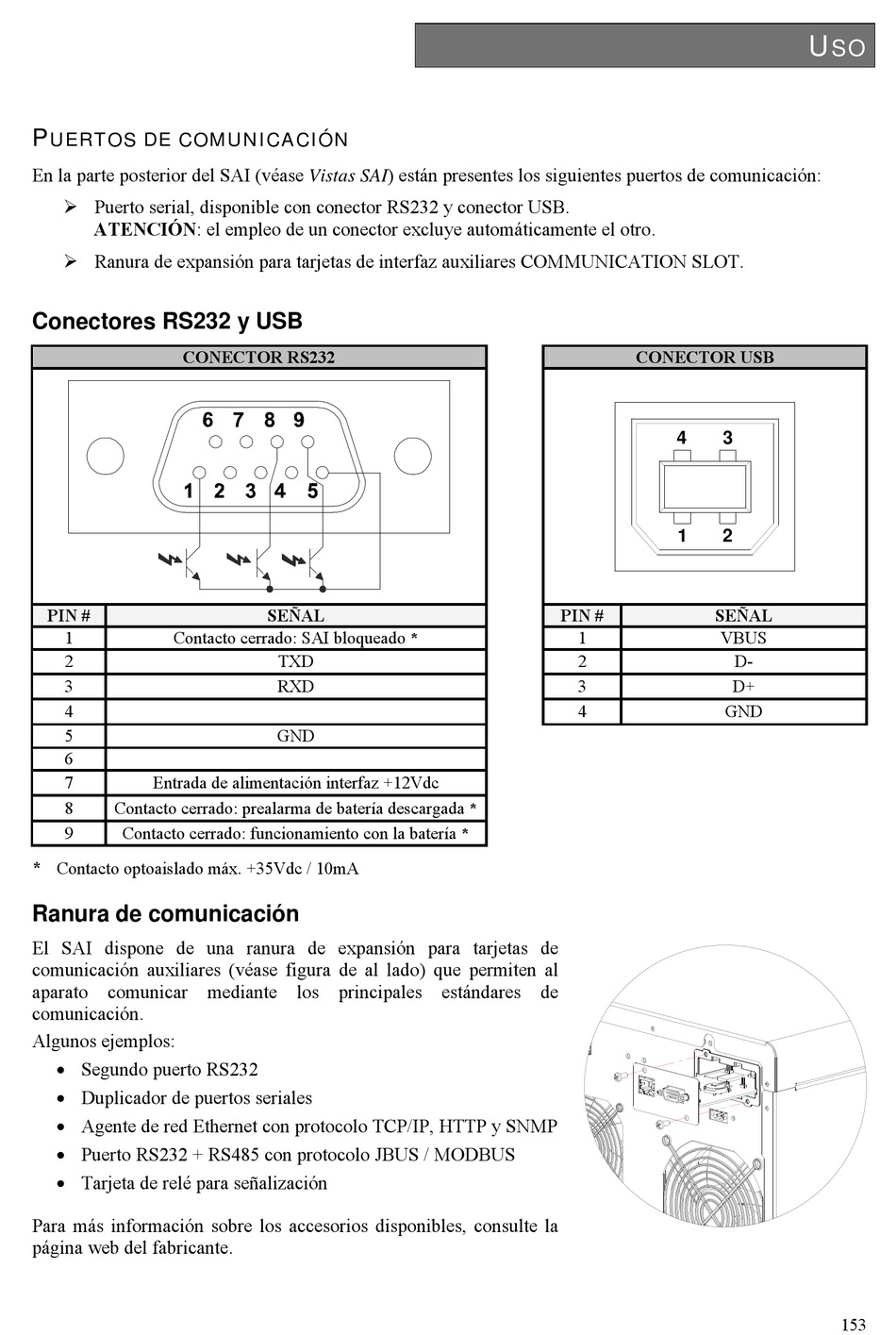

En la parte posterior del SAI (véase Vistas SAI) están presentes los siguientes puertos de comunicación:
 Puerto serial, disponible con conector RS232 y conector USB.
ATENCIÓN: el empleo de un conector excluye automáticamente el otro.
 Ranura de expansión para tarjetas de interfaz auxiliares COMMUNICATION SLOT.

Conectores RS232 y USB

CONECTOR RS232
PIN #
1 Contacto cerrado: SAI bloqueado *
2
3
4
5
6
7 Entrada de alimentación interfaz +12Vdc
8 Contacto cerrado: prealarma de batería descargada *
9 Contacto cerrado: funcionamiento con la batería *
*
Contacto optoaislado máx. +35Vdc / 10mA
Ranura de comunicación
El SAI dispone de una ranura de expansión para tarjetas de
comunicación auxiliares (véase figura de al lado) que permiten al
aparato comunicar mediante los principales estándares de
comunicación.
Algunos ejemplos:
 Segundo puerto RS232
 Duplicador de puertos seriales
 Agente de red Ethernet con protocolo TCP/IP, HTTP y SNMP
 Puerto RS232 + RS485 con protocolo JBUS / MODBUS
 Tarjeta de relé para señalización
Para más información sobre los accesorios disponibles, consulte la
página web del fabricante.
SEÑAL
TXD
RXD
GND

CONECTOR USB

4 3
1 2
PIN # SEÑAL
1 VBUS
2
3
4 GND
U
SO
D-
D+
