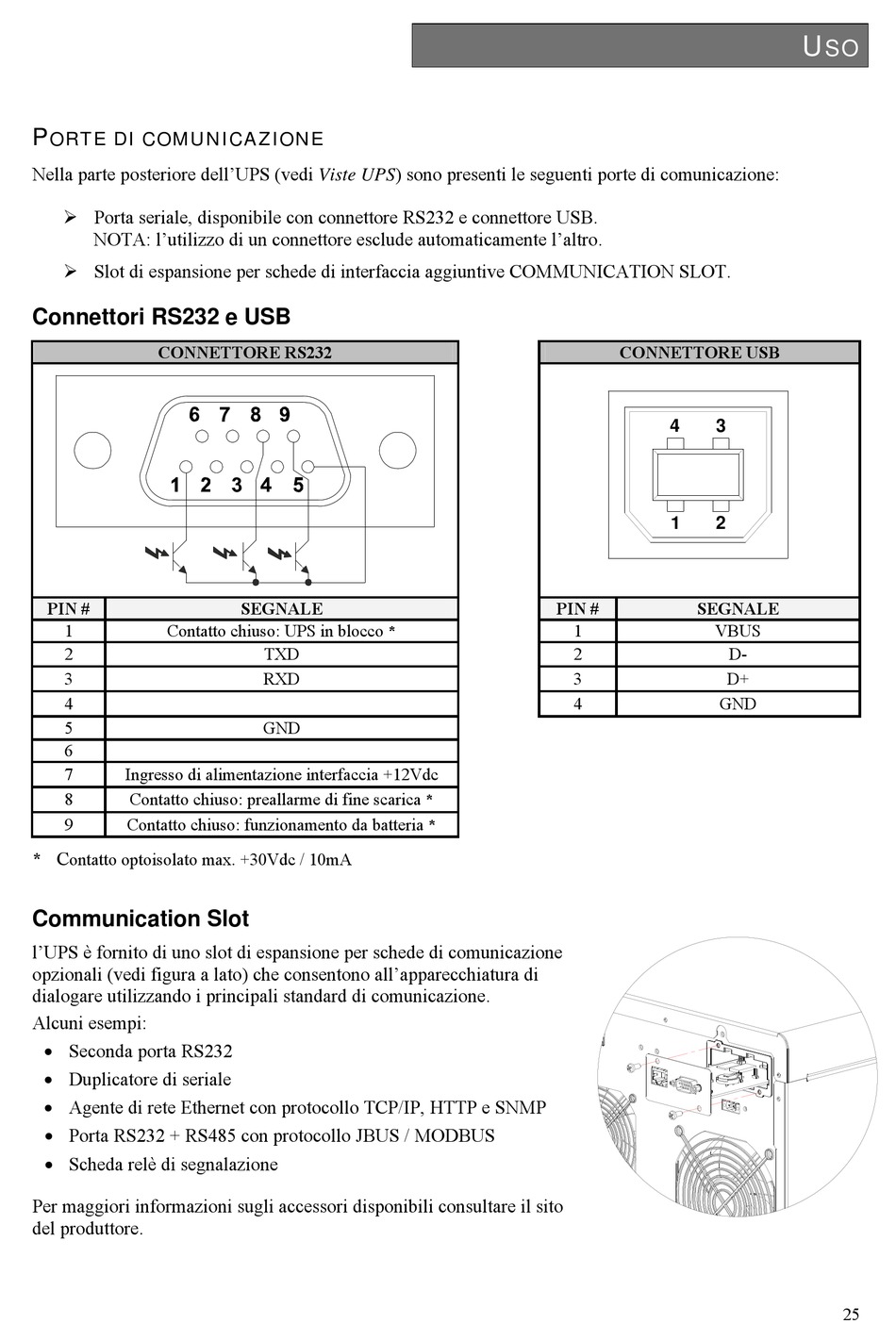

P
ORTE DI COMUNICAZIONE
Nella parte posteriore dell'UPS (vedi Viste UPS) sono presenti le seguenti porte di comunicazione:
 Porta seriale, disponibile con connettore RS232 e connettore USB.
NOTA: l'utilizzo di un connettore esclude automaticamente l'altro.
 Slot di espansione per schede di interfaccia aggiuntive COMMUNICATION SLOT.

Connettori RS232 e USB

CONNETTORE RS232
PIN #
1 Contatto chiuso: UPS in blocco *
2
3
4
5
6
7 Ingresso di alimentazione interfaccia +12Vdc
8 Contatto chiuso: preallarme di fine scarica *
9 Contatto chiuso: funzionamento da batteria *
* C
ontatto optoisolato max. +30Vdc / 10mA

Communication Slot

l'UPS è fornito di uno slot di espansione per schede di comunicazione
opzionali (vedi figura a lato) che consentono all'apparecchiatura di
dialogare utilizzando i principali standard di comunicazione.
Alcuni esempi:
 Seconda porta RS232
 Duplicatore di seriale
 Agente di rete Ethernet con protocollo TCP/IP, HTTP e SNMP
 Porta RS232 + RS485 con protocollo JBUS / MODBUS
 Scheda relè di segnalazione
Per maggiori informazioni sugli accessori disponibili consultare il sito
del produttore.
SEGNALE
TXD
RXD
GND
CONNETTORE USB
4 3
1 2
PIN # SEGNALE
1 VBUS
2
3
4 GND
U
SO
D-
D+
25
