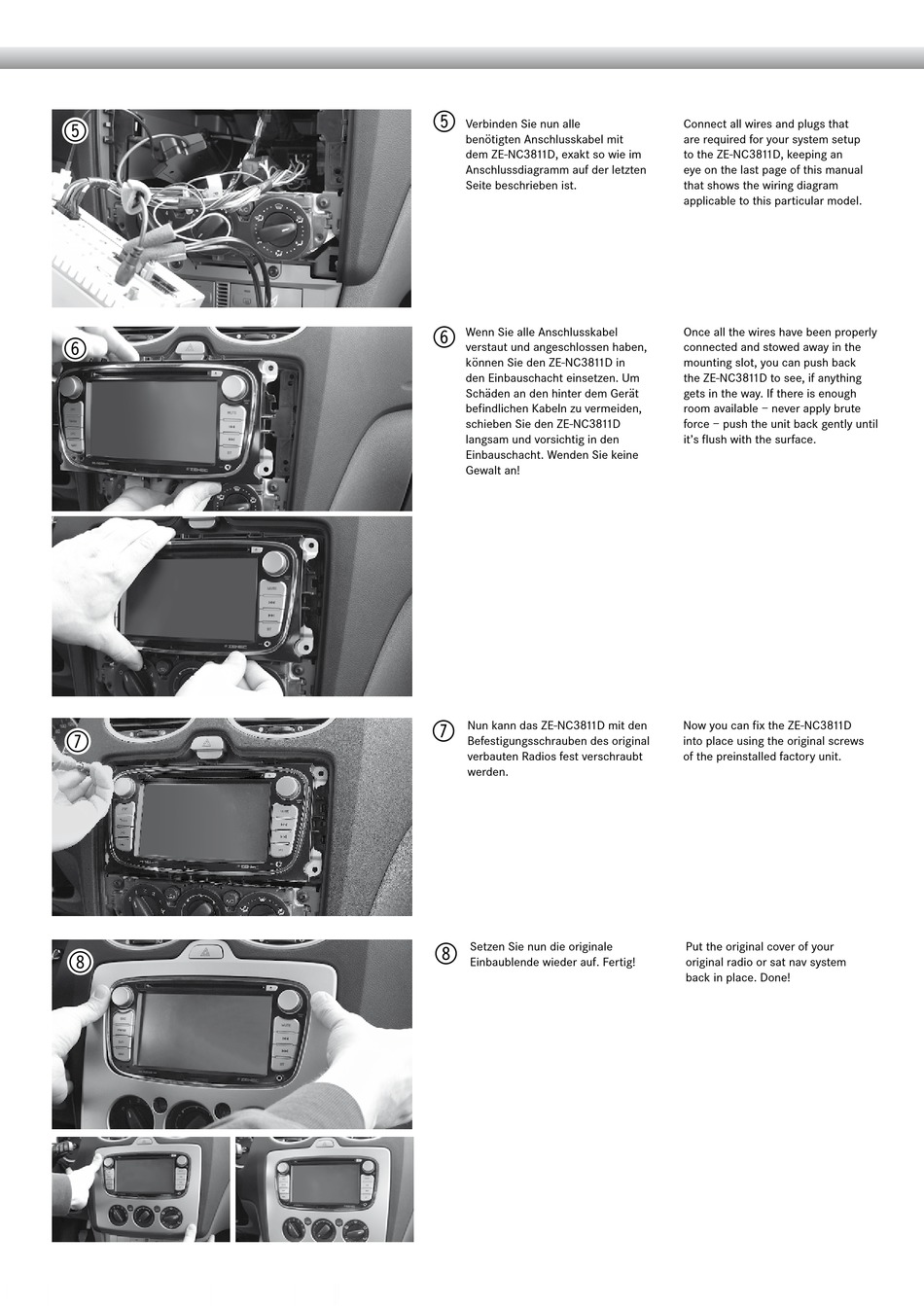

ZENEC ZE-NC3811D Handbuch Seite 4

5
6
7
8
5
Verbinden Sie nun alle
benötigten Anschlusskabel mit
dem ZE-NC3811D, exakt so wie im
Anschlussdiagramm auf der letzten
Seite beschrieben ist.
Wenn Sie alle Anschlusskabel
6
verstaut und angeschlossen haben,
können Sie den ZE-NC3811D in
den Einbauschacht einsetzen. Um
Schäden an den hinter dem Gerät
befindlichen Kabeln zu vermeiden,
schieben Sie den ZE-NC3811D
langsam und vorsichtig in den
Einbauschacht. Wenden Sie keine
Gewalt an!
Nun kann das ZE-NC3811D mit den
7
Befestigungsschrauben des original
verbauten Radios fest verschraubt
werden.
Setzen Sie nun die originale
8
Einbaublende wieder auf. Fertig!
Connect all wires and plugs that
are required for your system setup
to the ZE-NC3811D, keeping an
eye on the last page of this manual
that shows the wiring diagram
applicable to this particular model.
Once all the wires have been properly
connected and stowed away in the
mounting slot, you can push back
the ZE-NC3811D to see, if anything
gets in the way. If there is enough
room available – never apply brute
force – push the unit back gently until
it's flush with the surface.
Now you can fix the ZE-NC3811D
into place using the original screws
of the preinstalled factory unit.
Put the original cover of your
original radio or sat nav system
back in place. Done!
