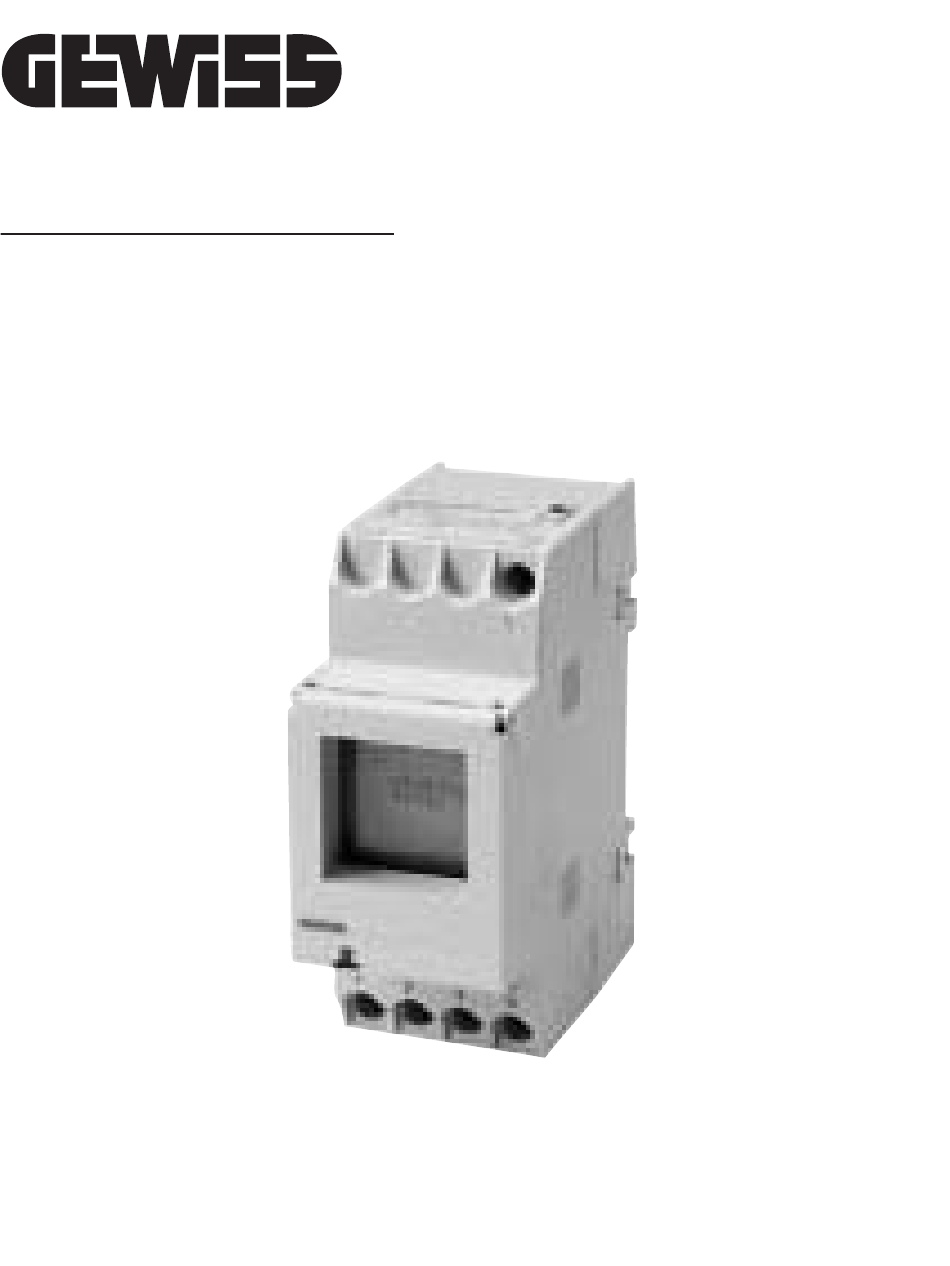

- Seite 1 Serie 90 AM INTERRUTTORI ORARI DIGITALI DIGITAL TIME SWITCHES - INTERRUPTEURS HORAIRES NUMERIQUES INTERRUPTORES HORARIOS DIGITALES - DIGITALE ZEITSCHALTER GW 96 844 GW 96 845...
- Seite 65 D E U T S C H Digitale Zeitschalter 90 AM Series...
-
Seite 66: Sicherheitshinweise
SICHERHEITSHINWEISE • Der Anschluß und die Montage elektrischer Geräte darf nur durch eine Elektrofachkraft erfolgen. • Eingriffe und Veränderungen am Gerät führen zum Erlöschen des Garantieanspruches. • Beachten Sie Ihre nationalen Vorschriften und die jeweiligen Sicherheitsbestimmungen. • Die äusseren Anschlussklemmen lassen den Anschluß von festen und flexiblen Leitern bis 10 mm •... -
Seite 67: Produktbeschreibung
PRODUKTBESCHREIBUNG MONTAGE AUF DIN-SCHIENE ANSCHLUSSPLAN GW 96 844 GW 96 845... - Seite 68 PRODUKTBESCHREIBUNG Allgemein Funktionsanzeigen der beiden Die mittlere Kommunikationszeile linken Tasten: zeigt den zur Auswahl stehenden im Menü nach oben blättern Menüpunkt. Bei einer Bestätigung im Menü nach unten blättern mit OK wird dieser aktiviert. Auswahl/Vorschlag verwerfen Blinkende Texte oder Symbole Auswahl/Vorschlag annehmen erfordern eine Eingabe.
- Seite 69 Display Tasten A Funktionsanzeigen der beiden lin- I Reset ken Tasten Bei einem Reset bleiben die B Kanalzustandsanzeigen Programme erhalten. = Kanal 1 EIN Es muss Datum und Uhrzeit neu = Kanal 1 AUS eingestellt werden. Resettaste mit Kanal 1 = C1, Kanal 2 = C2 einem stumpfen Gegenstand...
-
Seite 70: Erstinbetriebnahme - Wahl Der Menüsprache
ERSTINBETRIEBNAHME - WAHL DER MENÜSPRACHE Im Auslieferungszustand befindet sich die Zeitschaltuhr im Auto Mode mit voreingestellter Uhrzeit, Datum und Menüsprache Englisch. PROGRAMMIERUNG... - Seite 71 PROGRAMMIERUNG Neues Programm nur bei 2-Kanal Die Schaltuhr besitzt 50 Speicherplätze. Beispiel: EIN-Befehl für Kanal 1 um 15.00 Uhr. AUS-Befehl um 18:00 Uhr. • Programm NEU wählen und mit OK bestätigen. • Es werden kurz die freien Speicherplätze angezeigt. • Kanal auswählen und mit OK bestä- tigen.
- Seite 72 PROGRAMMIERUNG • Stunde für AUS-Befehl eingeben (+/-) und mit OK bestätigen. • Minute für AUS-Befehl eingeben (+/-) und mit OK bestätigen. • Programm wird gespeichert. • Programm springt in die Auswahl LESEN, NEU, DEL. Es können nun weitere Programme erstellt wer- den.
- Seite 73 PROGRAMMIERUNG Alle Programme löschen • Es besteht die Möglichkeit mit J alle Programme zu löschen • Durch Drücken von N können ein- zelne Programme gelöscht werden. Einzelne Programme löschen Beim Löschen einzelner Programme werden alle dazugehörigen Program- mschritte gelöscht (z.B. P01 EIN und P02 AUS).
-
Seite 74: Kalendereinstellung
KALENDEREINSTELLUNG Datum und Uhrzeit einstellen Datum und Uhrzeit sind werksseitig voreingestellt. - Seite 75 AM/PM- (12-Stunden-) bzw. 24-Stunden-Anzeige einstellen...
-
Seite 76: Umschaltung Sommer-/Winterzeit
UMSCHALTUNG SOMMER-/WINTERZEIT... - Seite 77 Folgende Einstellungen sind möglich: Die werksseitige Voreinstellung wird überschrieben. AUTO programmierte Sommer- werksseitige Voreinstellung /Winterzeit wird automatisch für gesetzlichen Vorgabe. Diese wird auto- jedes Jahr neu berechnet. matisch für jedes Jahr neu berechnet. Die Umschaltung erfolgt am gleichen eingegebenen Wochentag in der glei- NEIN chen Woche des Monats.
- Seite 78 BETRIEBSART Linke Taste = Kanal 1 Rechte Taste = Kanal 2 (nur bei 2-Kanal-Version) 1 x Drücken = FIX ON = Dauer EIN 2 x Drücken = FIX OFF = Dauer AUS 3 x Drücken = zurück in Auto Mode FIX ON: FIX OFF: AUTO: (keine Anzeige)
-
Seite 79: Betriebseigenschaften / Technische Daten
BETRIEBSEIGENSCHAFTEN / TECHNISCHE DATEN Maße H x B x T (mm) 45 x 35 x 60 Gewicht g (ca.) Anschlußspannung siehe Geräteaufdruck Leistungsaufnahme 5 VA Schaltleistung - ohmsche Last (VDE, IEC) 16 A/250 V AC - induktive Last cos ϕ 0.6 8 A/250 V AC - Glühlampenlast 1000 W...
