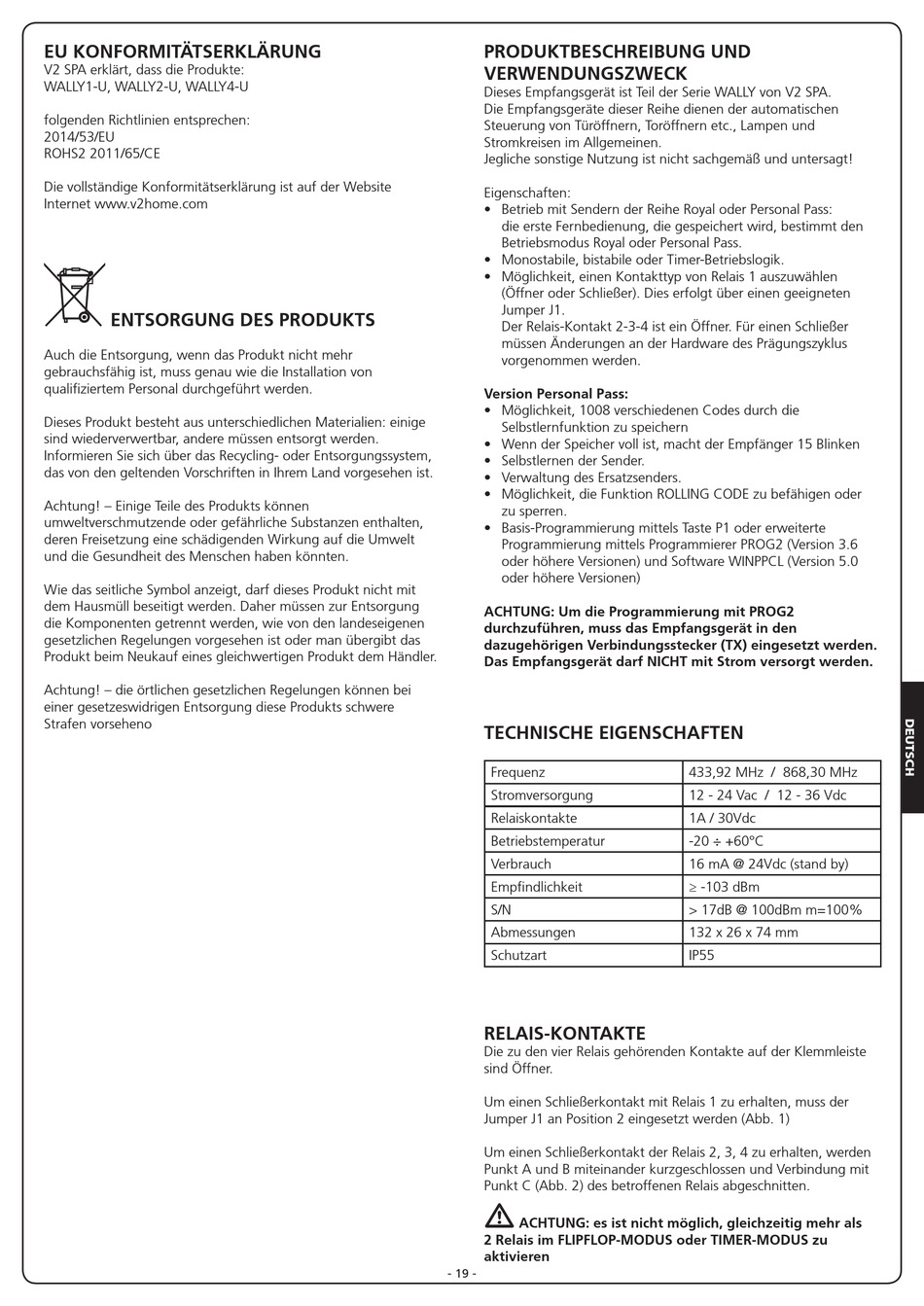

EU KONFORMITÄTSERKLÄRUNG
V2 SPA erklärt, dass die Produkte:
WALLY1-U, WALLY2-U, WALLY4-U
folgenden Richtlinien entsprechen:
2014/53/EU
ROHS2 2011/65/CE
Die vollständige Konformitätserklärung ist auf der Website
Internet www.v2home.com
ENTSORGUNG DES PRODUKTS
Auch die Entsorgung, wenn das Produkt nicht mehr
gebrauchsfähig ist, muss genau wie die Installation von
qualifiziertem Personal durchgeführt werden.
Dieses Produkt besteht aus unterschiedlichen Materialien: einige
sind wiederverwertbar, andere müssen entsorgt werden.
Informieren Sie sich über das Recycling- oder Entsorgungssystem,
das von den geltenden Vorschriften in Ihrem Land vorgesehen ist.
Achtung! – Einige Teile des Produkts können
umweltverschmutzende oder gefährliche Substanzen enthalten,
deren Freisetzung eine schädigenden Wirkung auf die Umwelt
und die Gesundheit des Menschen haben könnten.
Wie das seitliche Symbol anzeigt, darf dieses Produkt nicht mit
dem Hausmüll beseitigt werden. Daher müssen zur Entsorgung
die Komponenten getrennt werden, wie von den landeseigenen
gesetzlichen Regelungen vorgesehen ist oder man übergibt das
Produkt beim Neukauf eines gleichwertigen Produkt dem Händler.
Achtung! – die örtlichen gesetzlichen Regelungen können bei
einer gesetzeswidrigen Entsorgung diese Produkts schwere
Strafen vorseheno
PRODUKTBESCHREIBUNG UND
VERWENDUNGSZWECK
Dieses Empfangsgerät ist Teil der Serie WALLY von V2 SPA.
Die Empfangsgeräte dieser Reihe dienen der automatischen
Steuerung von Türöffnern, Toröffnern etc., Lampen und
Stromkreisen im Allgemeinen.
Jegliche sonstige Nutzung ist nicht sachgemäß und untersagt!
Eigenschaften:
• Betrieb mit Sendern der Reihe Royal oder Personal Pass:
die erste Fernbedienung, die gespeichert wird, bestimmt den
Betriebsmodus Royal oder Personal Pass.
• Monostabile, bistabile oder Timer-Betriebslogik.
• Möglichkeit, einen Kontakttyp von Relais 1 auszuwählen
(Öffner oder Schließer). Dies erfolgt über einen geeigneten
Jumper J1.
Der Relais-Kontakt 2-3-4 ist ein Öffner. Für einen Schließer
müssen Änderungen an der Hardware des Prägungszyklus
vorgenommen werden.
Version Personal Pass:
• Möglichkeit, 1008 verschiedenen Codes durch die
Selbstlernfunktion zu speichern
• Wenn der Speicher voll ist, macht der Empfänger 15 Blinken
• Selbstlernen der Sender.
• Verwaltung des Ersatzsenders.
• Möglichkeit, die Funktion ROLLING CODE zu befähigen oder
zu sperren.
• Basis-Programmierung mittels Taste P1 oder erweiterte
Programmierung mittels Programmierer PROG2 (Version 3.6
oder höhere Versionen) und Software WINPPCL (Version 5.0
oder höhere Versionen)
ACHTUNG: Um die Programmierung mit PROG2
durchzuführen, muss das Empfangsgerät in den
dazugehörigen Verbindungsstecker (TX) eingesetzt werden.
Das Empfangsgerät darf NICHT mit Strom versorgt werden.
TECHNISCHE EIGENSCHAFTEN
Frequenz
Stromversorgung
Relaiskontakte
Betriebstemperatur
Verbrauch
Empfindlichkeit
S/N
Abmessungen
Schutzart
RELAIS-KONTAKTE
Die zu den vier Relais gehörenden Kontakte auf der Klemmleiste
sind Öffner.
Um einen Schließerkontakt mit Relais 1 zu erhalten, muss der
Jumper J1 an Position 2 eingesetzt werden (Abb. 1)
Um einen Schließerkontakt der Relais 2, 3, 4 zu erhalten, werden
Punkt A und B miteinander kurzgeschlossen und Verbindung mit
Punkt C (Abb. 2) des betroffenen Relais abgeschnitten.
m
ACHTUNG: es ist nicht möglich, gleichzeitig mehr als
2 Relais im FLIPFLOP-MODUS oder TIMER-MODUS zu
aktivieren
- 19 -
433,92 MHz / 868,30 MHz
12 - 24 Vac / 12 - 36 Vdc
1A / 30Vdc
-20 ÷ +60°C
16 mA @ 24Vdc (stand by)
≥ -103 dBm
> 17dB @ 100dBm m=100%
132 x 26 x 74 mm
IP55
