Neurotech MediStim XP Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. Neurotech Anleitungen
  4. Medizinische Ausstattung
  5. MediStim XP
  6. Gebrauchsanweisung

Neurotech MediStim XP Gebrauchsanweisung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 34

Quicklinks

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Neurotech MediStim XP

Inhaltszusammenfassung für Neurotech MediStim XP

  • Seite 34 Inhalt Sicherheitshinsweise _________________________________________________ Kontraindikationen ___________________________________________________ Vorsichtsmaßnahmen und Warnhinweise _________________________________ Garantie ______________________________________________________________ Beschreibung von Gerät und Tasten ___________________________________ Beschreibung von Gerät und Anzeige ___________________________________ Scritt-für-Schritt Behandlungsanleitung _______________________________ 6 .0 Wartung des Gerätes _________________________________________________ Zubehör ______________________________________________________________ Fehlersuche und -Behebung ___________________________________________ Technische Daten ____________________________________________ ________ Programm-Information _______________________________________ ________...

  • Seite 35: Sicherheitshinsweise

    Die in diesem Dokument enthaltenen Informationen und technischen Daten beziehen sich auf den zu diesem Handbuch gehörenden Muskelstimulator MediStim XP. Jedes MediStim XP-Gerät hat eine Seriennummer, die sich auf der Rückseite des ® jeweiligen Gerätes befindet. Die in diesem Dokument enthaltenen Informationen und technischen Daten sind von Bio-Medical Research GmbH (BMR GmbH) urheberrechtlich geschützt und dürfen nur im ausdrücklich vom Unternehmen schriftlich festgelegten...

  • Seite 36: Kontraindikationen

    Verwendung: Basierend auf den weiter unten erläuterten Prinzipien der neuromuskulären elektrischen Stimulation (NMES) und der transkutanen elektrischen Nervenstimulation (TENS) bewirkt das MediStim XP die Stimulierung der Muskeln und Nerven. Über Elektroden sendet das Gerät kurze, elektrische Impulse durch die Hautoberfläche.
  • Seite 37 Gebrauch überprüft werden. • Das MediStim XP-Gerät sollte nur für den vorgesehenen Zweck benutzt werden und in der in dieser Anleitung dargestellten Art und Weise. Sie sollten auch die Elektroden nur an den Stellen anbringen, die Ihnen Ihr Arzt genannt hat.

  • Seite 38: Garantie

    • Benutzen Sie das Gerät nicht beim Auto fahren oder beim Bedienen von Maschinen. • Das MediStim XP darf nicht zusammen mit anderen Geräten benutzt werden, die eine elektrische Spannung in Ihren Körper übertragen (z. B. Interferenzgeräte oder ein anderes Gerät zur Elektrostimulation).

  • Seite 39: Beschreibung Von Gerät Und Tasten

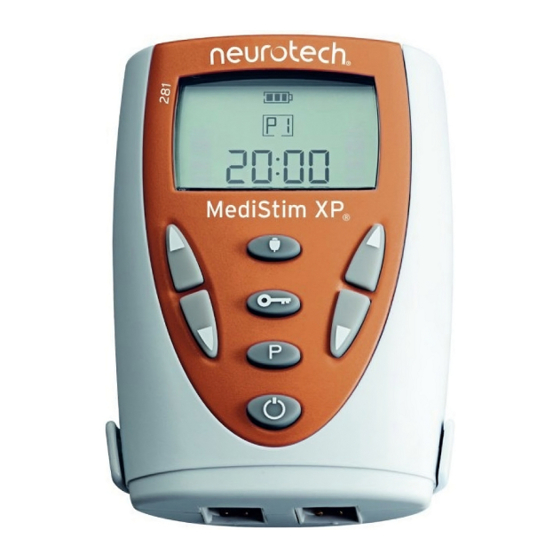

    Beschreibung von Gerät und Tasten Abb. 1 Das MediStim XP ist einfach zu bedienen. Alle Tasten haben eine Druckknopfsteuerung. Die Funktionen der jeweiligen Tasten werden durch die auf den Tasten aufgedruckten Symbole dargestellt (siehe unten). Das MediStim XP verfügt über einen integrierten Audio-Indikator, der einen hohen Ton aussendet, wenn über die Tastatur ein gültiger Befehl eingegeben.

  • Seite 40: Beschreibung Von Gerät Und Anzeige

    Das Gerät wird mit einer 9-Volt-Batterie betrieben. Das Batteriefach befindet sich auf der Rückseite des Geräts. Wir empfehlen eine Alkali-Batterie. Das MediStim XP verfügt über eine Statusanzeige der Batterie- ladung. Wenn die Batterie fast leer ist, erscheint ein blinkendes Batteriesymbol in der Anzeige. Um die Batterie einzusetzen, auszuwechseln, oder zu überprüfen, folgen Sie den Anweisungen auf Seite 12.

  • Seite 41: Scritt-Für-Schritt Behandlungsanleitung

    • Wenn die Kabel vor der Platzierung der Elektroden angeschlossen wurden, trennen Sie je nach Bedarf die zwei Kabel jedes Kanals. • Das MediStim XP ist mit einem Gürtelclip ausgestattet. Sie können das Gerät mit dem Gürtel an Ihrer Taille befestigen. Wahlweise kann das Gerät auch in der Hand gehalten werden.
  • Seite 42 6. Beim Anschalten des MediStim XP ertönt ein hoher Ton. Auf der Anzeige erscheint 3 Sekunden lang die Gesamt-Behandlungszeit in Stunden und Minuten (Bild 1). Nach den 3 Sekunden erscheint die Anzeige in Bild 2 auf dem Bildschirm. 7. Um das Programm zu wechseln, halten Sie die Programmwahltaste (P) mindestens 3 Sekunden gedrückt.
  • Seite 43 Intensitätstasten. Die Stimulation steigt über einen Zeitraum von 2 Sekunden auf die vorherige Bild 9 Pause aktiviert Intensitätshöhe (Bild 10). 16. Das MediStim XP verfügt über eine Load Sense-Funktion, welche die Verbindung zwischen Kabel / Elektrode und Benutzer überwacht. Wenn eine mangelhafte Verbindung festgestellt wird: • Die Pegelanzeige des benutzten Kanals blinkt.

  • Seite 44: Wartung Des Gerätes

    Symbols zu blinken. Dies bedeutet, dass die Batterien ausgewechselt werden müssen. Das Batteriefach befindet sich an der Rückseite des MediStim XP-Gerätes. Um das Batteriefach zu öffnen, drehen Sie das MediStim XP auf die Vorderseite. Legen Sie Ihren Daumen auf das abgebildete Symbol ( abgebildete Symbol ( ) der Batteriefachentriegelung und schieben Sie ihn nach vorn.

  • Seite 45: Zubehör

    Reparatur, Service und Modifikationen dürfen nur durch qualifiziertes Servicepersonal, das dazu von der BMR GmbH autorisiert wurde, ausgeführt werden. Ist Ihr Gerät defekt, sollten Sie es nicht weiter benutzen. Schicken Sie es bitte an neurotech BMR GmbH zurück. BMR GmbH übern- immt keine Verantwortung für Schäden, die durch Nichtbeachtung der Anweisungen und Instruktionen entstanden sind.

  • Seite 46: Fehlersuche Und -Behebung

    Fehlersuche und -Behebung Problem Mögliche Ursache Fehlerbehebung Die Anzeige erscheint nicht und das Leere Batterie Batterie ersetzen Gerät gibt kein Signal ab Die Batterie wurde falsch herum eingesetzt Batterie entfernen und richtig herum einsetzen Das Gerät ist angeschaltet, führt aber Der Kabelstecker ist nicht richtig eingerastet Stecker entfernen, wieder hineinstecken keine Befehle aus...

  • Seite 47: Technische Daten

    Deutsch Technische Daten XP-Geräte sind Produkte der Bio-Medical Research Ltd., Allgemeine Spezifikationen Produkt Typ: Parkmore Business Park West, Galway, Irland. Anzahl der Kanäle 2 Impulsgeometrie: asymmetrisch zweiphasig Sicherheitsfunktionen Sicherheitsstart: Beim Anschalten des Geräts wird die Umgebungsbedingte Spezifikationen: Intensität automatisch auf Null gestellt. Betrieb: Temperatur: 10 bis 35 °C Luftfeuchtigkeit: 20 bis 65 % relativ...
  • Seite 48 Ihr Gerät ist mit einer Reihe von Symbolen ausgestattet. Diejenigen, die noch nicht erklärt wurden, werden im Anschluss beschrieben: Spannungsanforderungen: Batterie 9 Volt (Type 6F22). Das „+“ bzw. „–“ im Inneren des Batteriefachs bezeichnet die positive bzw. negative Polarität. Gleichstrom wird durch folgendes Symbol dargestellt: Effektivstromstärke (RMSA): Steht für die effektive Stromabgabe, welche wiederum für die quadratische Stromstärke für jeden Kanal steht, die bei einem bestimmten Widerstand gemessen wird.

  • Seite 49: Programm-Information

    Deutsch Programm-Information ACHTUNG: Die Programmauswahl und -einstellung sollte ausschließlich durch Ihren behandelnden Arzt oder Therapeuten erfolgen. Frequenz Kontraktion Entspannung Enschleichend Ausschleichend Impulsdauer Burst oder Behandlungs- Indikationen (Hz) (sek.) (sek.) (sek.) (sek.) (µsek) Trigger dauer (mins) Trigger Stärkungstherapie Trigger Atrophietherapie Trigger Sporttherapie Trigger Neurologische Therapie...
