Bau- und Betriebsanleitung
Charter NXG ARF
Bild 20 - 22

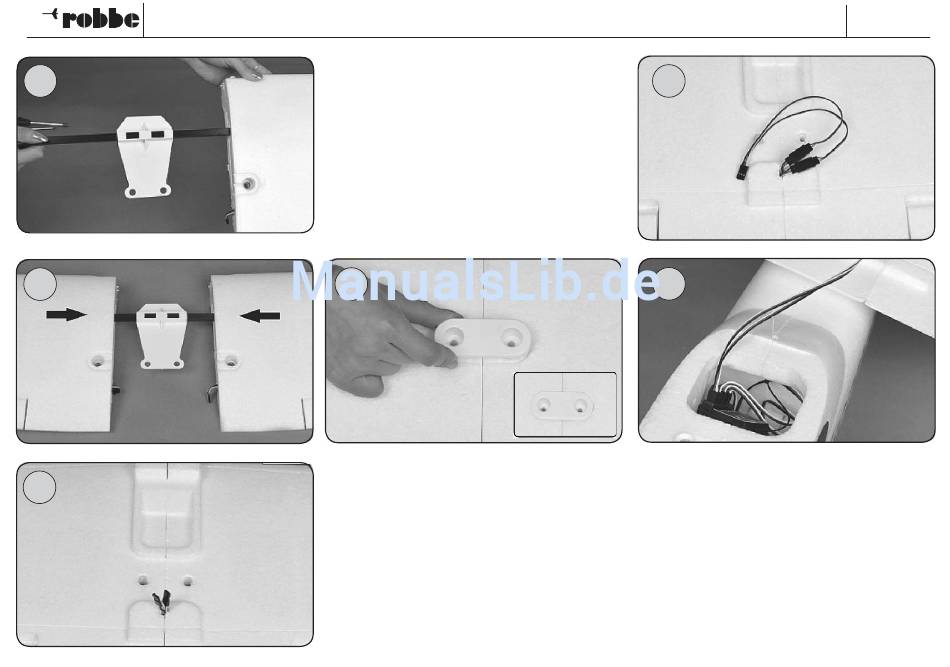

Montage der Tragflächen. Den Kohlefaser-
Flächenverbinder in die rechte Tragflächen-
hälfte
stecken und d
anach die linke
Tragflächenhälfte auf den Tragflächenverbinder
stecken, anschließend die Tragflächen
vollständig zusammenschieben. Dabei darauf
achten, dass die Anschlusskabel der Querruder
auf die Unterseite der Tragfläche geführt
werden.
23
Bild 23
Setzen Sie von oben die Kunststoffverriegelung
in die Tragfläche ein.
8
24
25
Bild 23 - 24
Verbinden Sie die beiden Querruder-Servokabel
mit dem beiliegenden V-Kabel. Alternativ
können die beiden Querruder-Servos auch
einzeln am Empfänger angeschlossen werden.
