Beachten Sie unbedingt die Sicherheits-
hinweise auf den folgenden Seiten!
Technische Daten
Spannweite:
ca. 1460 mm
Gesamtlänge:
ca. 1220 mm
Gesamtflächeninhalt:
ca. 36,5 dm
Fluggewicht:
ca. 1250 g
Nicht enthaltenes, jedoch erforderliches Zubehör
Art.-Nr.
Bezeichnung
MPX110187
FLASH 7 2,4GHz Fernsteuersender
MINIMA 6S
2,4GHz
6 Kanal Empfänger
MPX111068
LiPo Akku robbe NXE-Power Evo 3S2200T/30C
6613TNXE
Ladegerät Power Peak® A4 EQ-LCD
MPX308560
Geeignetes Ladekabel
Ersatzteile
Art.-Nr.
Bezeichnung
26310001
Rumpf mit Servos Charter NXG
26310002
Tragflächen-Set mit Servos Charter NXG
26310003
Seitenruder Charter NXG
26310004
Höhenruder Charter NXG
26310009
BL-Motor 31X28 1350 KV Charter NXG
26310010
Motorhaube Charter NXG
26310011
Dekorbogen Charter NXG
26310012
Spinner Charter NXG
Geeignete Klebstoffe (für Reparaturen)
Für Klebearbeiten empfehlen wir 5-Minuten-Epoxy
Universalkleber, Art.-Nr. 5050
Allgemeine Hinweise für den Bauablauf
Verschaffen Sie sich in Verbindung mit den Abbildungen
und den dazugehörigen Kurztexten einen Überblick über die
jeweiligen Bauschritte.
Die Servos sind bereits eingebaut, an die Ruder ange-
2
schlossen und mit Verlängerungskabeln versehen.
Das Modell ist nach kurzer Bauzeit flugfertig. Um Ihnen den
sicheren Betrieb zu erleichtern, sollten Sie unbedingt diese
Anleitung und die beiliegenden Informationsblätter sowie die
Sicherheitshinweise vor der ersten Inbetriebnahme genau
durchlesen.
Richtungsangaben wie z. B. „rechts" sind in Flugrichtung
zu sehen.
Die Stromversorgung der Empfangsanlage erfolgt über das
eingebaute BEC-System des Reglers.
Bei der Funktionsprobe die Servos der Ruder mit der
Fernsteuerung in Neutralstellung bringen (Knüppel und
Trimmhebel am Sender in Mittelstellung).
Zur Inbetriebnahme immer den Gasknüppel in Stellung
„Motor aus" bringen, den Sender einschalten. Erst dann den
Akku anschließen.
Zum Ausschalten immer die Verbindung Akku - Motorregler
trennen, erst dann den Sender ausschalten.
Bei allen Arbeiten an den Teilen der Fernsteuerung, des
Motors oder des Reglers die Anleitungen beachten, die
den Geräten beiliegen.
Ebenso die Anleitungen des Akkus und des Ladegeräts
vor der Inbetriebnahme genau durchlesen.
Bau- und Betriebsanleitung
Charter NXG ARF
2

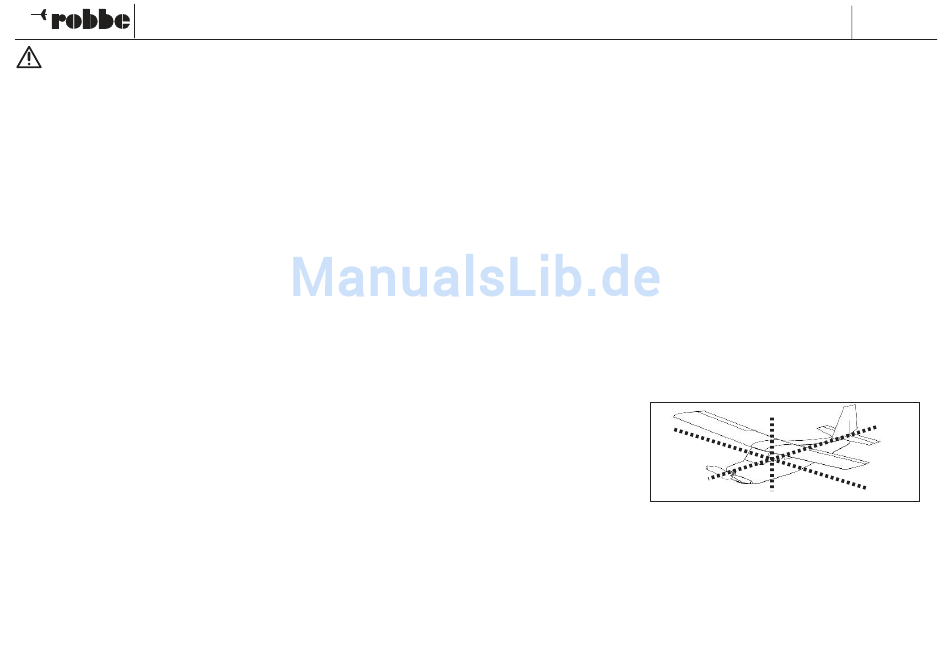

Erläuterung der Fachbegriffe
Motordrehzahl („Gas")
Hiermit wird die Drehzahl des Antriebsmotors gesteuert.
Knüppel unten = Motor aus
Knüppel oben = höchste Drehzahl
Seitenruder
Hiermit wird die Fluglage des Modells um die Hochachse
gesteuert.
Knüppel links = Modell fiegt nach links
(Seitenruder bewegt sich nach links)
Knüppel rechts = Modell fiegt nach rechts
(Seitenruder bewegt sich nach rechts)
Querruder
Hiermit wird die Fluglage des Modells um die Längsachse
gesteuert.
Knüppel links = linke Tragfäche senkt sich
(linkes Ruder bewegt sich nach oben, rechtes nach unten)
Knüppel rechts = rechte Tragfäche senkt sich
(rechtes Ruder bewegt sich nach oben, linkes nach unten)
Höhenruder/Tiefenruder
Hiermit wird die Fluglage des Modells um die Querachse
gesteuert.
Knüppel unten, das Modell steigt
(das Höhenruder fährt nach oben)
Knüppel oben = das Modell sinkt
(das Höhenruder fährt nach unten)
hse
C.G. = Center of Gravity
Schwerpunkt
Servo Reverse
Umkehr der Servo-Laufrichtung
Dual Rate
Schaltbare Wegreduzierung oder Erweiterung für Steuerruder
(Flächenmodellemodelle) oder Neigungswinkel (Multikopter)
Binden
Zuordnung des Senders / Empfängers untereinander
No.
