SMA Solar Technology AG
5.9.3 Kommunikationsleitung anschließen
Vorgehensweise beim Anschluss

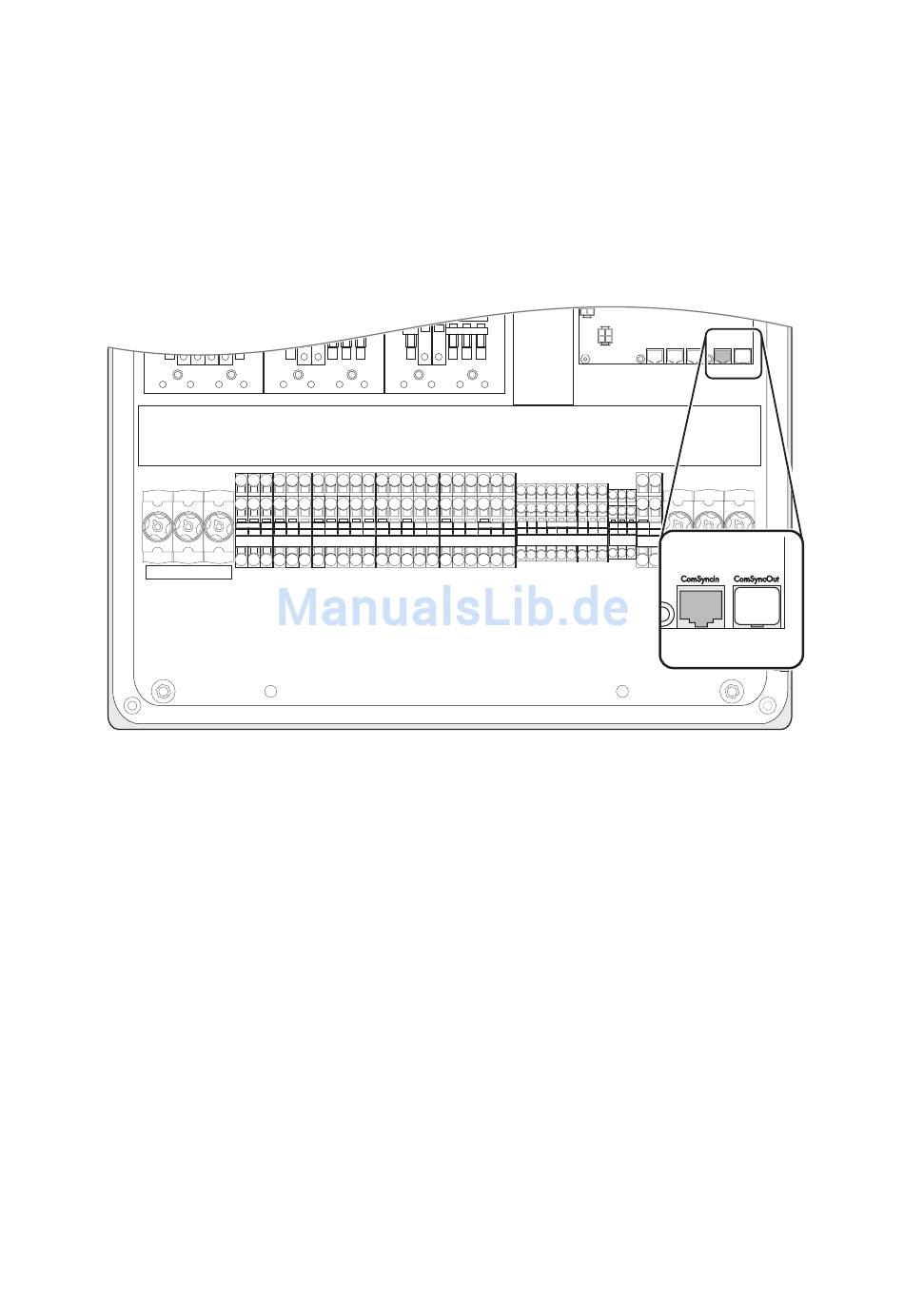

Stecken Sie die Kommunikationsleitung (schwarz) für den Sunny Backup Master in die „ComSyncIn"-
Buchse auf der Platine im Inneren der Automatic Swich Box. Lassen Sie den Abschlusswiderstand in
der „ComSyncOut"-Buchse gesteckt.
☑ Kommunikationsleitung ist angeschlossen.
F5 Backup Loads
L1 L2 L3
Installationsanleitung
X3/ Backup Loads X4/ PV System X5/ PV Meter
N N PE
L1 L2 L3 N PE L1 L2 L3
X2/ SBU5000
X1/ Load Meter
L1 L2 L3 N N N PE
N PE L1 L2 L3 N N PE
Elektrischer Anschluss
Sl v2/L3 Sl v2/L3 Sl v1/L2 Sl v1/L2 Mstr/L1 Mstr/L1
BackupVtgCur BackupVtgCur BackupVtgCur BackupVtgCur BackupVtgCur BackupVtgCur ComSyncIn ComSyncIn ComSyncOut ComSyncOut
IN L1 PE
Generator
X7
PE PE
N PE
Feed in Signal
F6 Generator
L1 L2 L3
AS-BoxL-IDE084410 39
