Steuer- Und Messleitung Anschließen - Sma Automatic Switch Box L Installationsanleitung

Elektrischer Anschluss

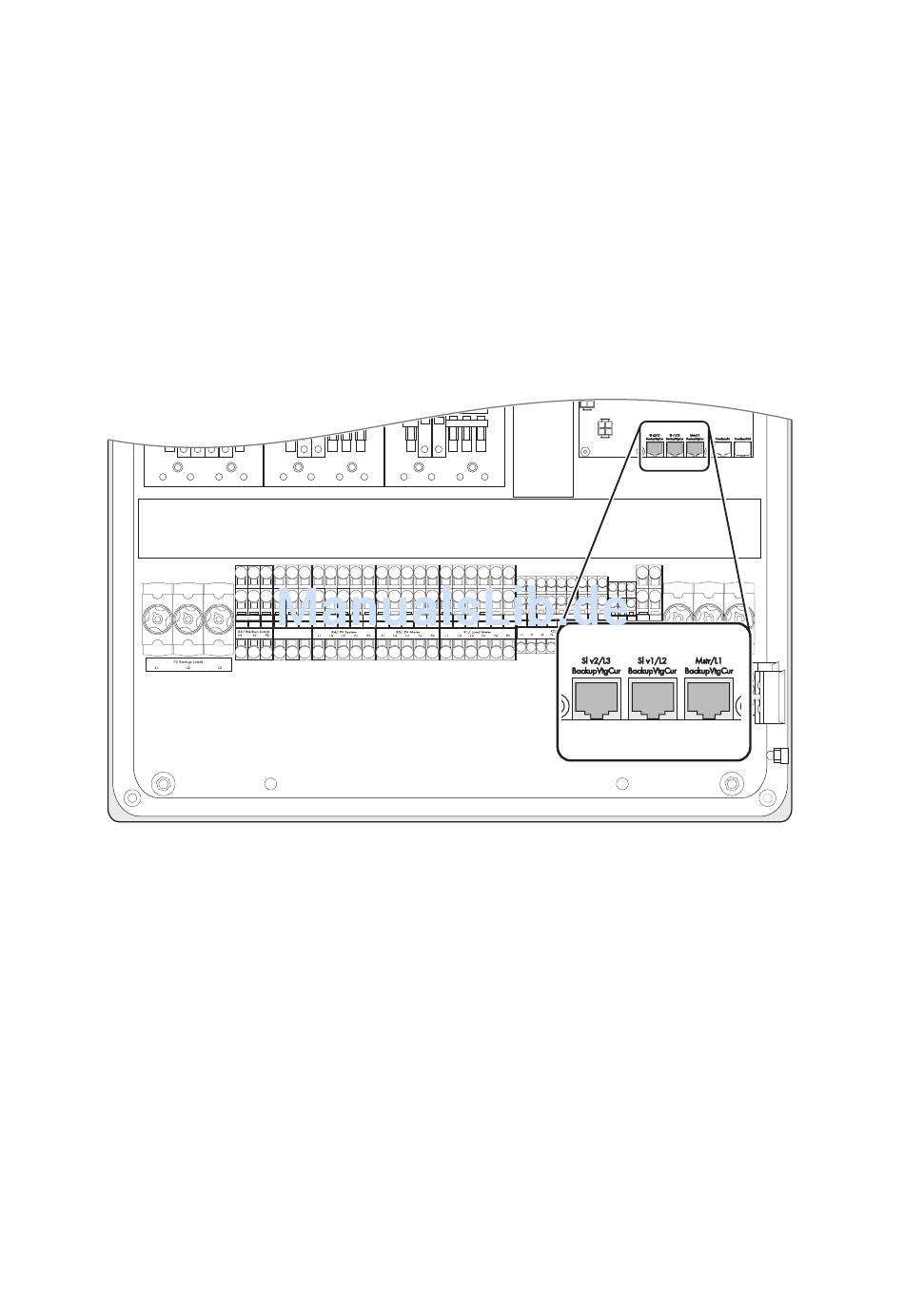

5.9.2 Steuer- und Messleitung anschließen
Vorgehensweise beim Anschluss
1. Steuer- und Messleitung für den Sunny Backup Master in die „Mstr/L1 BackupVtgCur"-Buchse
stecken.
2. Steuer- und Messleitung für den Sunny Backup Slave 1 in die „Slv1/L2 BackupVtgCur"-Buchse
stecken.
3. Steuer- und Messleitung für den Sunny Backup Slave 2 in die „Slv2/L3 BackupVtgCur"-Buchse
stecken.
☑ Steuer- und Messleitungen sind angeschlossen.
38 AS-BoxL-IDE084410
SMA Solar Technology AG
Installationsanleitung
