Vorgehensweise beim Anschluss
1. Geeignete Leitungsdurchführungen für die Leitungen des Sunny Backup wählen und mit einem
spitzen Gegenstand durchstechen.
Jede Leitung muss nach dem Einführen von der Durchführung dicht umschlossen sein.
2. Jede Leitung durch die entsprechende Leitungsdurchführung in das Innere der Automatic Switch
Box ziehen.

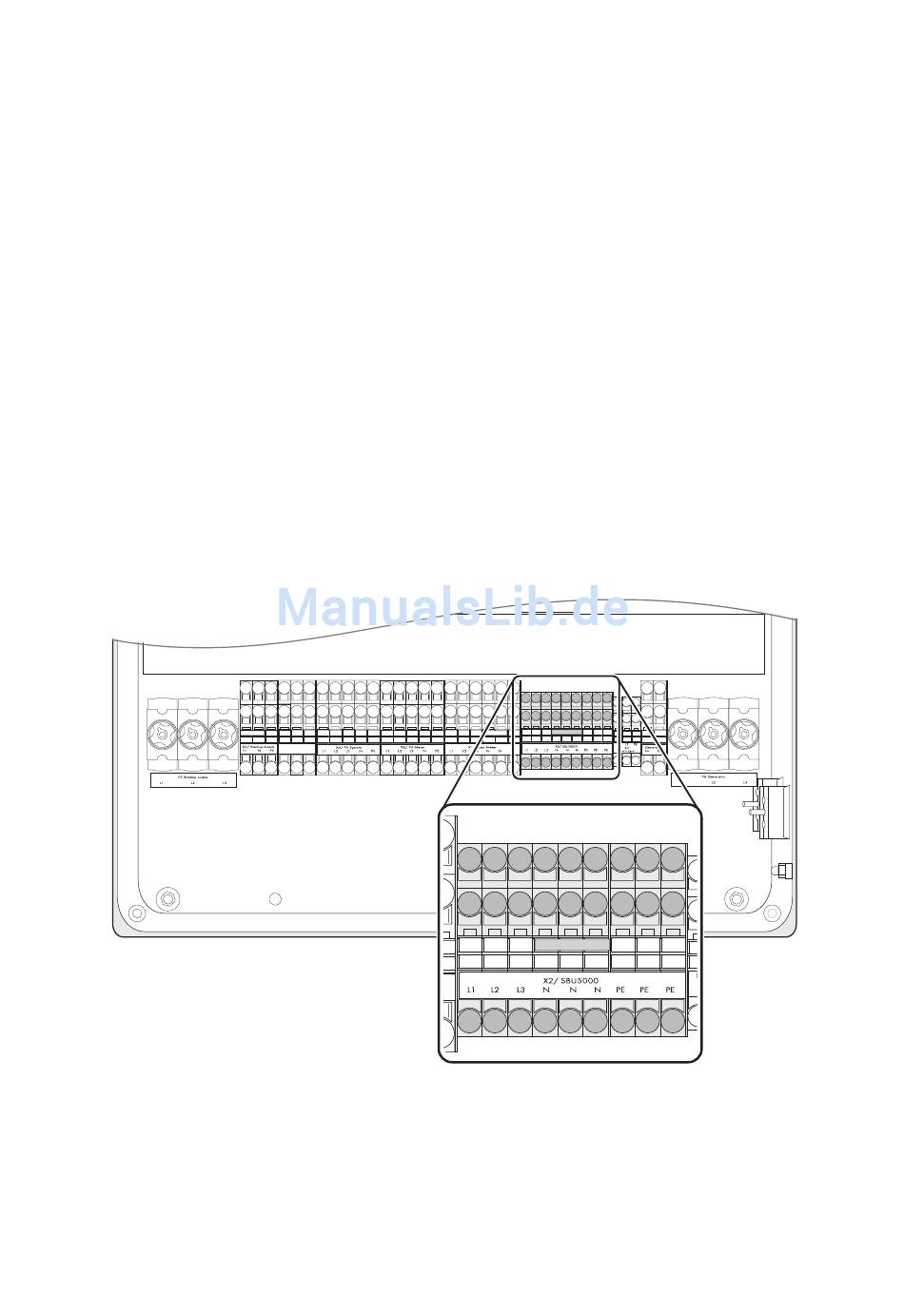

3. PE und N des Sunny Backup Master entsprechend der Beschriftung an der Anschlussklemme
„X2/SBU5000" anschließen.
4. L des Sunny Backup Master an L1 anschließen.
5. PE und N des Sunny Backup Slave 1 entsprechend der Beschriftung an der Anschlussklemme
„X2/SBU5000" anschließen.
6. L des Sunny Backup Slave 1an L2 anschließen.
7. PE und N des Sunny Backup Slave 2 entsprechend der Beschriftung an der Anschlussklemme
„X2/SBU5000" anschließen.
8. L des Sunny Backup Slave 2 an L3 anschließen.
☑ Die Leitung für den Anschluss des Sunny Backup ist angeschlossen.
Installationsanleitung
Elektrischer Anschluss
AS-BoxL-IDE084410
