6.10.2 SMA Grid Gate an öffentliches Stromnetz anschließen
Die Spannungsversorgung des SMA Grid Gate erfolgt über einen dreiphasigen Anschluss an das
öffentliche Stromnetz.
Voraussetzungen:
☐ Anschlussbedingungen des Netzbetreibers müssen eingehalten sein.
☐ Voraussetzungen für den AC-Anschluss müssen eingehalten sein (siehe Kapitel 6.10.1).
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ Starre oder flexible Kabel (Kabelanforderungen siehe Kapitel 6.3)
☐ Bei flexiblen Kabeln: Aderendhülsen mit Isolierung
Lebensgefahr durch Stromschlag durch falsch angeschlossene Leiter
Das Vertauschen des Schutzleiters mit L1, L2 oder L3 kann zum Tod durch Stromschlag beim
Berühren von Anschlüssen des SMA Grid Gate führen.
• Klemmbeschriftung des SMA Grid Gate beachten.
• Alle Leiter entsprechend der Klemmenbeschriftung anschließen.
• Sicherstellen, dass alle Klemmen korrekt belegt sind.

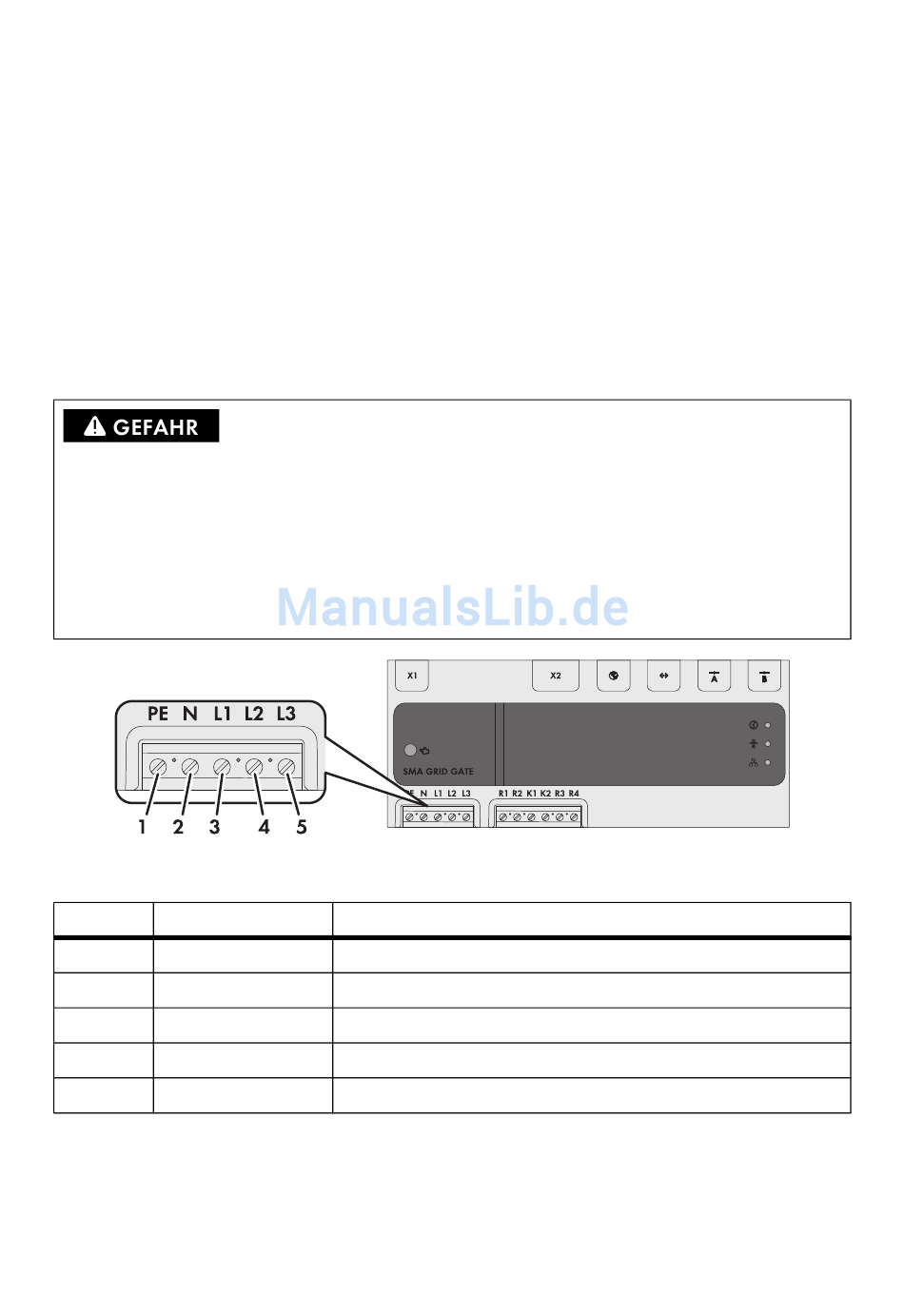

Abbildung 18: Pin-Belegung am Anschluss PE N L1 L2 L3
Pin
Pin-Belegung
1
PE
2
N
3
L1
4
L2
5
L3
34
GridGate20-IA-de-12
Erklärung
Schutzleiter
Neutralleiter
Messkontakt für Außenleiter L1 und Spannungsversorgung
Messkontakt für Außenleiter L2
Messkontakt für Außenleiter L3
SMA Solar Technology AG
Installationsanleitung
