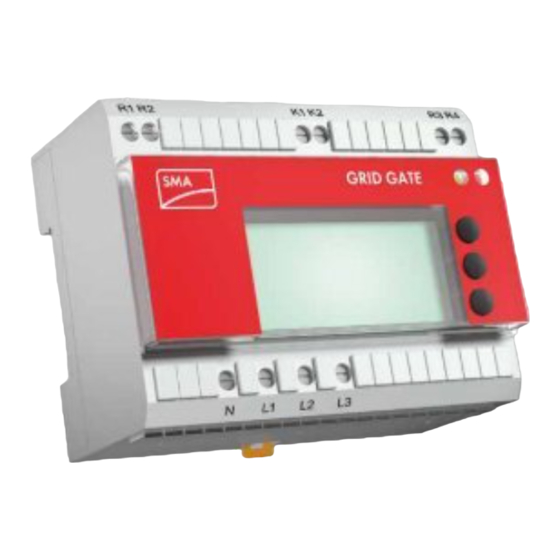

- Seite 1 Zubehör für Erzeugungsanlagen SMA GRID GATE Installationsanleitung GridGate-10-IA-de-15 | Version 1.5...
-
Seite 3: Inhaltsverzeichnis
SMA Grid Gate ........10... - Seite 4 10.3 SMA Grid Gate entsorgen ......25 Technische Daten ....... . 26 Kontakt .
-
Seite 5: Hinweise Zu Dieser Anleitung
SMA Solar Technology AG 1 Hinweise zu dieser Anleitung Hinweise zu dieser Anleitung Gültigkeitsbereich Diese Anleitung gilt für den Gerätetyp „GridGate-10“. Zielgruppe Diese Anleitung ist für Fachkräfte. Die in dieser Anleitung beschriebenen Tätigkeiten dürfen nur mit entsprechender Qualifikation durchgeführt werden (siehe Kapitel 2.2 „Qualifikation der Fachkräfte“, Seite 8). -
Seite 6: Auszeichnungen
1 Hinweise zu dieser Anleitung SMA Solar Technology AG Auszeichnungen Auszeichnung Verwendung Beispiel „light“ • Display-Meldungen • Der Wechselrichter wechselt in den Status „Balanced”. • Parameter • Anschlüsse • Steckplätze fett • Elemente, die Sie • Den Parameter „FanTest” auf 1 auswählen sollen... -
Seite 7: Sicherheit
2 Sicherheit Sicherheit 2.1 Bestimmungsgemäße Verwendung Das SMA Grid Gate ist ein externer Netz- und Anlagenschutz, der die Verbindung zwischen Erzeugungsanlage und öffentlichen Stromnetz bei Spannungs- oder Frequenzstörungen durch Steuerung von 2 Kuppelschaltern trennt. Abbildung 1: Prinzip einer Anlage mit SMA Grid Gate (Beispiel) Das SMA Grid Gate ist nur für den Einsatz im Innenbereich geeignet. -
Seite 8: Qualifikation Der Fachkräfte
2.3 Sicherheitshinweise Stromschlag Lebensgefahr durch Stromschlag bei unsachgemäßen Arbeiten an elektrischen Geräten. • Alle Arbeiten am SMA Grid Gate dürfen ausschließlich durch Fachkräfte erfolgen. • Vor allen Arbeiten an elektrischen Geräten Spannungsfreiheit herstellen. Elektrostatische Entladung Durch Berühren von elektronischen Bauteilen kann das SMA Grid Gate über elektrostatische Entladung beschädigt oder zerstört werden. -
Seite 9: Lieferumfang
SMA Solar Technology AG 3 Lieferumfang Lieferumfang Kontrollieren Sie den Lieferumfang auf Vollständigkeit und äußerlich sichtbare Beschädigungen. Setzen Sie sich bei unvollständigem Lieferumfang oder Beschädigungen mit Ihrem Händler in Verbindung. Abbildung 2: Bestandteile des Lieferumfangs Position Anzahl Bezeichnung SMA Grid Gate... -
Seite 10: Produktbeschreibung
Erzeugungsanlage vom öffentlichen Stromnetz, indem es zwei Kuppelschalter öffnet. 4.2 Typenschild Das Typenschild befindet sich auf der rechten Seite des SMA Grid Gate. Die Angaben auf dem Typenschild benötigen Sie für den sicheren Gebrauch und bei Fragen an die SMA Service Line. Das Typenschild muss dauerhaft am SMA Grid Gate angebracht sein. -
Seite 11: Werkseinstellungen Für Vde-Ar-N 4105
SMA Solar Technology AG 4 Produktbeschreibung 4.3 Werkseinstellungen für VDE-AR-N 4105 Das SMA Grid Gate ist mit folgenden Default-Werten für die VDE-AR-N 4105 voreingestellt. Um die Anforderung der VDE-AR-N 4105 nach einer Netztrennung innerhalb 200ms zu erfüllen, ist eine Abschaltzeit des Kuppelschalters von maximal 100ms zulässig. -
Seite 12: Sma Grid Gate Montieren
Anforderungen an den Montageort: ☐ Hutschiene zur Montage ist im Schalt- oder Zählerschrank montiert. ☐ Montageort eignet sich für Gewicht und Abmessungen des SMA Grid Gate (siehe Kapitel 11 „Technische Daten“, Seite 26). ☐ Montageort ist jederzeit frei und sicher zugänglich, ohne dass zusätzliche Hilfsmittel (z. B. -
Seite 13: Elektrischer Anschluss
SMA Solar Technology AG 6 Elektrischer Anschluss Elektrischer Anschluss 6.1 Sicherheit beim elektrischen Anschluss Stromschlag Lebensgefahr durch hohe Spannung. • Vor dem Anschluss des SMA Grid Gate, 5 Sicherheitsregeln beachten. 6.2 Übersicht des Anschlussbereichs Abbildung 4: Anschlussbereiche des SMA Grid Gate Position Bezeichnung Beschreibung Anschlussklemme „R1“... -
Seite 14: Sma Grid Gate Anschließen
☐ 2 Kuppelschalter entsprechend der Anlagenleistung für die Netztrennung sind vorhanden. ☐ Starre oder flexible Kabel ☐ Bei flexiblen Kabeln: Aderendhülsen mit Isolierung ☐ Sicherungen für das SMA Grid Gate: maximal 16 A Anforderungen an die Kuppelschalter: ☐ Die Kuppelschalter sind entsprechend der Anlagenleistung ausgelegt. -
Seite 15: Anschlussplan Ohne Rückmeldekontakt
SMA Solar Technology AG 6 Elektrischer Anschluss Anschlussplan ohne Rückmeldekontakt: Abbildung 5: Anschlussplan ohne Rückmeldekontakt Installationsanleitung GridGate-10-IA-de-15... - Seite 16 6 Elektrischer Anschluss SMA Solar Technology AG Anschlussplan mit Rückmeldekontakt: Abbildung 6: Anschlussplan mit Rückmeldekontakt 1. Die Kabel 8 mm abisolieren. 2. Bei flexiblen Kabeln, Aderendhülsen auf die Kabelenden pressen. 3. Schraubklemmen mit einem Schraubendreher lösen. 4. Die Kabel nach Anschlussplan in die Kabelführung führen und Schraubklemme mit einem...
-
Seite 17: Inbetriebnahme
• Anschluss des SMA Grid Gate prüfen. Bei Bedarf, Anschluss korrigieren. ☑ Wenn Spannung und Frequenz 60 Sekunden lang im zulässigen Bereich liegen und keine Taste gedrückt wird, schließt das SMA Grid Gate die Kuppelschalter. Erst dann kann die Erzeugungsanlage ins öffentliche Netz einspeisen. -
Seite 18: Bedienung
Fehler löschen Hier können Sie alle Einträge in der Fehlerliste löschen. Info In dieser Anzeige finden Sie Seriennummer und Firmware-Version des SMA Grid Gate. Übersicht Diese Anzeige gibt Ihnen einen Überblick der Spannungen, der Netzfrequenz und Statusmeldungen. GridGate-10-IA-de-15... -
Seite 19: Übersicht
** In der Statuszeile bekommen Sie die Statusmeldungen angezeigt (Statusmeldungen siehe Kapitel 9.2). 8.3 Definition der Bediensymbole Die Bedienung des SMA Grid Gate erfolgt über die 3 Tasten neben dem Grafik-Display. Die Bedeutung der Tasten wird neben der Taste im Grafik-Display dargestellt. -
Seite 20: Grafik-Display Einschalten
1. Im Hauptmenü obere Taste drücken. 2. Mittlere Taste 3 Sekunden lang halten. ☑ Ein Fehler wird ausgelöst und beide Kuppelschalter öffnen. Nach 60 Sekunden schließt das SMA Grid Gate die Kuppelschalter wieder und kehrt in den Normalbetrieb zurück. GridGate-10-IA-de-15 Installationsanleitung... -
Seite 21: Fehlersuche
SMA Solar Technology AG 9 Fehlersuche Fehlersuche 9.1 LED-Signale Die LEDs stellen den Betriebszustand des SMA Grid Gate dar. Die grüne LED signalisiert den Betrieb des SMA Grid Gate. Die rote LED signalisiert Fehler. Rote LED Grüne LED Erklärung und Abhilfe... - Seite 22 • SMA Service Line kontaktieren. ERR R:K1>> Spannung am Rückmeldekontakt, obwohl Kuppelschalter 1 geöffnet ist Abhilfe: • Sicherstellen, dass der Anschluss des SMA Grid Gate korrekt ist. • Sicherstellen, dass die Kuppelschalter fehlerfrei funktionieren. Bei Bedarf Kuppelschalter ersetzen. ERR R:K2>>...
-
Seite 23: Erklärung Und Abhilfe
ERR R:K2?? Spannung am Rückmeldekontakt K2 zu niedrig, obwohl Kuppelschalter 2 geschlossen ist Abhilfe: • Sicherstellen, dass der Anschluss des SMA Grid Gate korrekt ist. • Sicherstellen, dass die Kuppelschalter fehlerfrei funktionieren. Bei Bedarf Kuppelschalter ersetzen. ERR R:K1<->K2 Rückmeldekontakt vertauscht Abhilfe: •... -
Seite 24: Fehlermeldungen
9 Fehlersuche SMA Solar Technology AG 9.3 Fehlermeldungen Das SMA Grid Gate speichert die letzten 12 aufgetretenen Fehlermeldungen. Diese lassen sich im Menü „Fehlermeldungen“ anzeigen. Meldung Erklärung und Abhilfe 1 U< Unterspannung N-L1 2 U< Unterspannung N-L2 3 U< Unterspannung N-L3 4 U<... -
Seite 25: Außerbetriebnahme
10.3 SMA Grid Gate entsorgen • Das SMA Grid Gate nach den gültigen Entsorgungsvorschriften für Elektronikschrott entsorgen. oder • Das SMA Grid Gate auf eigene Kosten an SMA Solar Technology AG zurück senden (siehe Kapitel 12 „Kontakt“, Seite 28). Dabei Verpackung mit Hinweis „ZUR ENTSORGUNG“ kennzeichnen. -
Seite 26: Technische Daten
11 Technische Daten SMA Solar Technology AG 11 Technische Daten Allgemeine Daten Breite x Höhe x Tiefe 100 mm x 75 mm x 55 mm Gewicht 200 g Montageort Innenbereich, vor Staub und Wasser geschützt Messgenauigkeit 1 % AC-Eingang AC-Netzspannung 230 V AC-Spannungsbereich 80 V … 280 V Anschlussphasen 3 / N AC-Netzfrequenz 50 Hz... -
Seite 27: Klimatische Bedingungen Bei Lagerung/Transport
SMA Solar Technology AG 11 Technische Daten Klimatische Bedingungen bei Lagerung/Transport Temperaturbereich − 40 °C … 70 °C Relative Luftfeuchtigkeit, nicht kondensierend 5 % … 95 % Höhenlage über NHN 0 m … 10 500 m Ausstattung Anschluss Schraubklemme Statusanzeige 2 LEDs Anzeige Grafik-Display Ländernormen VDE-AR-N 4105 Installationsanleitung GridGate-10-IA-de-15... -
Seite 28: Kontakt
12 Kontakt SMA Solar Technology AG 12 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Gerätetyp des SMA Grid Gate • Seriennummer des SMA Grid Gate •... - Seite 31 Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der SMA Solar Technology AG. Eine innerbetriebliche Vervielfältigung, die zur Evaluierung des Produktes oder zum sachgemäßen Einsatz bestimmt ist, ist erlaubt und nicht genehmigungspflichtig.
