SMA Solar Technology AG
Anschluss
Kuppelschalter
(Digitaler Ausgang)
Öffentliches Stromnetz
* Bezeichnung nach älterer Norm
** Der benötigte Leiterquerschnitt richtet sich nach dem verwendeten Leitungsschutzschalter.
6.4 Pin-Belegung der Netzwerkanschlüsse

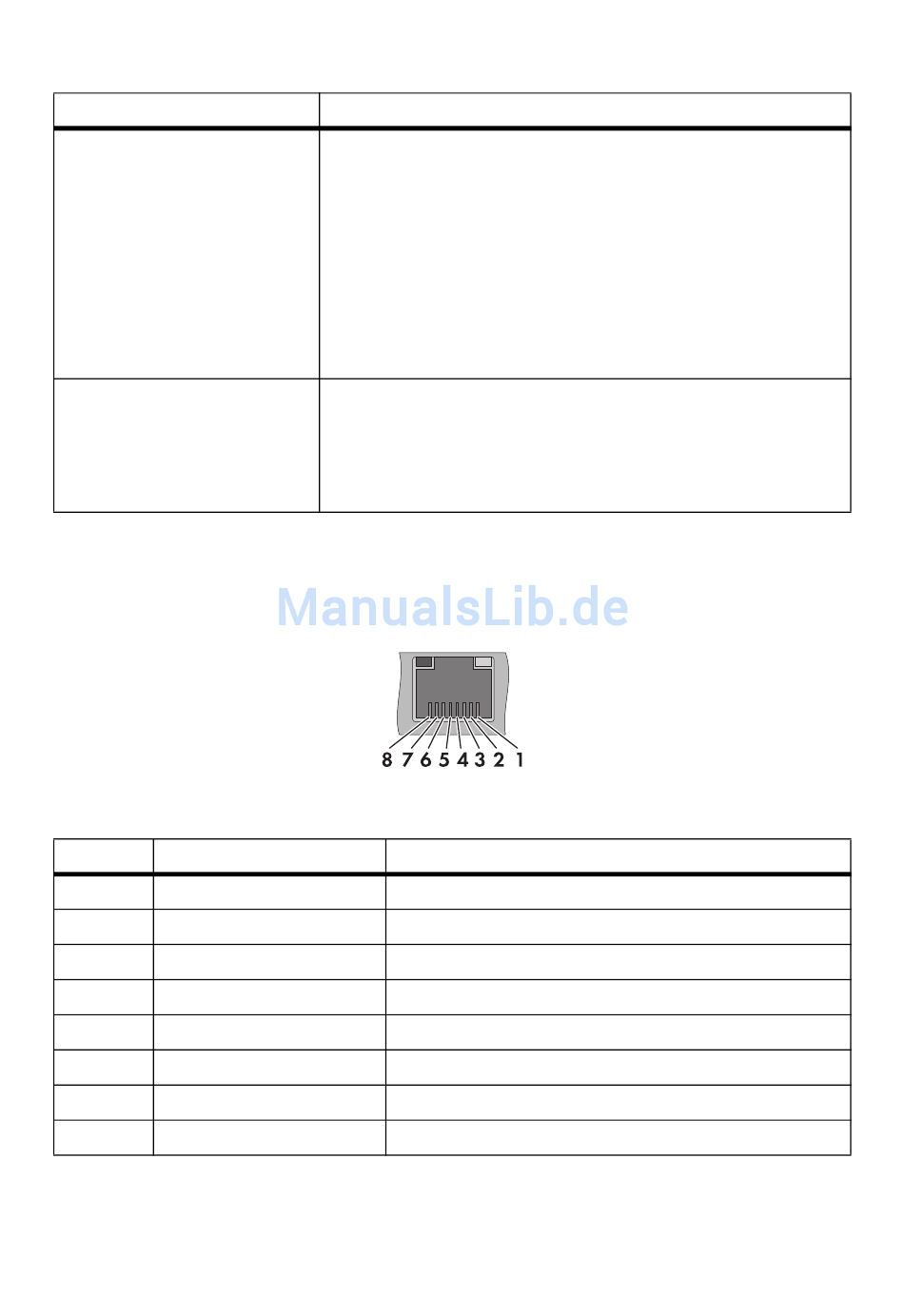

Abbildung 11: Pin-Belegung der Netzwerkanschlüsse
Pin
Pin-Belegung
1
TX +
2
TX −
3
RX +
4
Nicht belegt
5
Nicht belegt
6
RX −
7
Nicht belegt
8
Nicht belegt
Installationsanleitung
Kabelanforderungen
☐ Adernanzahl für Kuppelschalter ohne Rückmeldekontakt:
Mindestens 2
☐ Adernanzahl für Kuppelschalter mit Rückmeldekontakt:
Mindestens 3
☐ Leiterquerschnitt** :
– starr 0,2 mm
– flexibel 0,2 mm
☐ Maximale Kabellänge: 3 m
☐ Leiterquerschnitt**:
– starr 0,2 mm
– flexibel 0,2 mm
☐ Maximale Kabellänge: 30 m
Erklärung
Data Out +
Data Out −
Data In +
Nicht belegt
Nicht belegt
Data In −
Nicht belegt
Nicht belegt
2
2
... 4 mm
2
2
...2,5 mm
2
2
... 4 mm
2
2
... 2,5 mm
GridGate20-IA-de-12
6 Anschluss
21
