Fusion Hahn Montieren - Quooker PRO3 Installationsanleitung

B

Fusion Hahn montieren

2

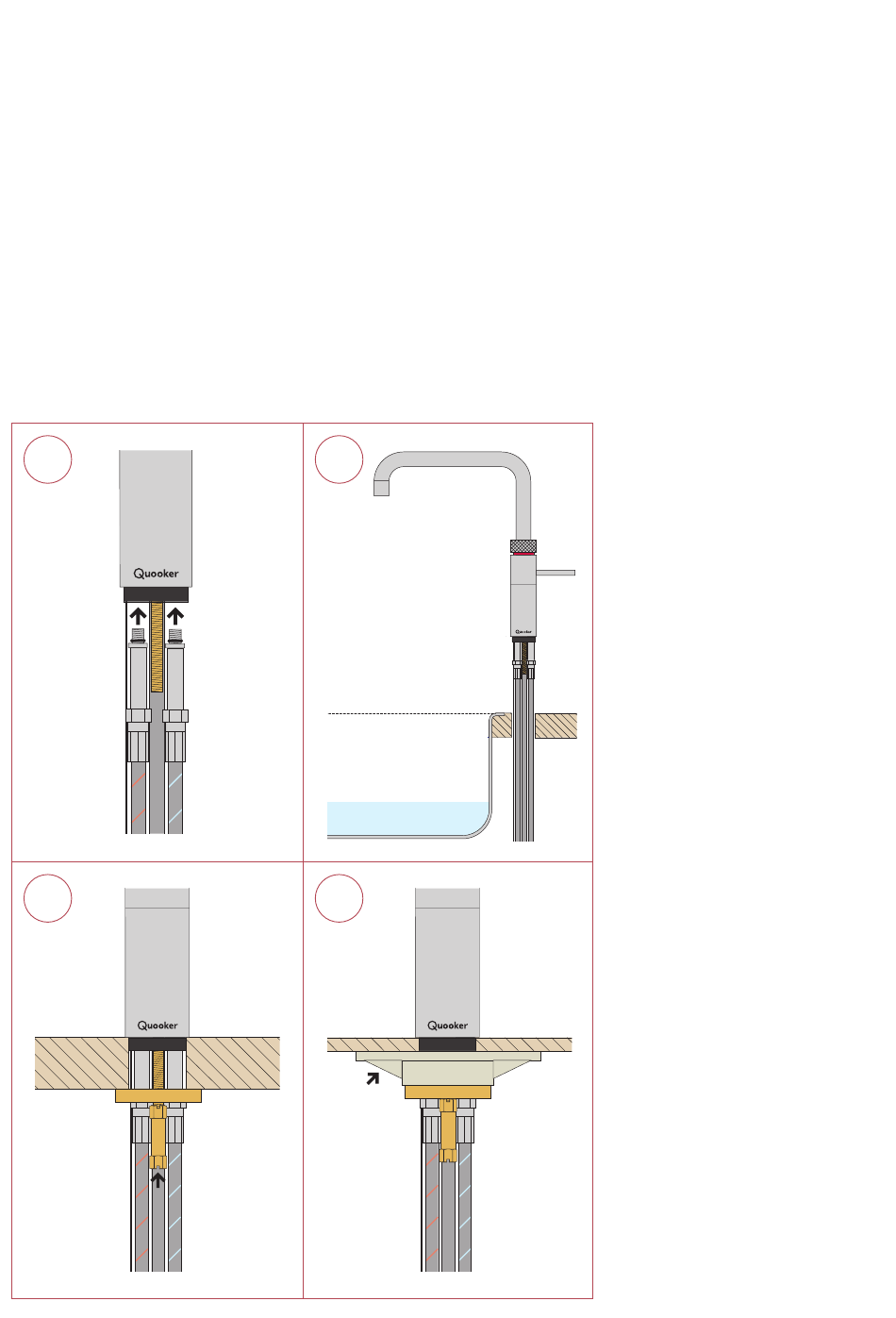

1. Schläuche montieren
1 2
Montieren Sie den Warm- und
Kaltwasserschlauch an den Hahn.
2. Hahn durch die Anrichte
Den Hahn durch das Loch in der Anrichte
schieben.
3. Hahn festziehen
Das hufeisenförmige Klemmteil auf die
Schläuche legen. Die Anziehschraube auf
das Gewindeende schrauben. Den Hahn
so drehen, dass das Quooker-Logo in
Richtung Benutzer weist. Der Bediengriff
steht im Kalt-Stand parallel zum Rand
der Anrichte. Die Anzieh schraube mit
einem Rohr-, Steck- oder Gabelschlüssel
festziehen.
3 4
4. Bei dünnen Anrichte
Verwenden Sie bei einer dünnen Anrichte
das beiliegende Kunststoffdreieck.
