Quooker PRO3 Installationsanleitung Seite 11

A
Loch bohren
•
•
•
•
1
3
225
Loch Ø35
Ø50
Achtung! Das Lochmass des Nordic single taps ist 32 mm, für den Fusion und den
Flex Hahn 35 mm.
Der Nordic single tap sollte möglichst in einer Ecke des Spülbeckens platziert werden.
Achtung! Der Hahnauslauf von dem Nordic single tap muss frei nach oben und unten
bewegt werden können. Befindet sich der Auslauf in seinem niedrigsten Stand, ragt er etwa
25 cm unter der Platte der Anrichte heraus. Bitte beachten Sie dies beim Anbringen von
Sicherheitsgruppe, Steckern und Ähnlichem.
Das Verbindungsstück des Flex Hahns muss sich frei bewegen können. Bei nicht
ausgezogenem Schlauch hängt dieser etwa ca. 40 cm unter der Spüle. Berücksichtigen
Sie dies bei der Montage der Sicherheitsgruppe, Steckdosen usw.
2
±70
160
±70
Loch Ø32
Ø50
225
±70
Hole Ø35
Ø52

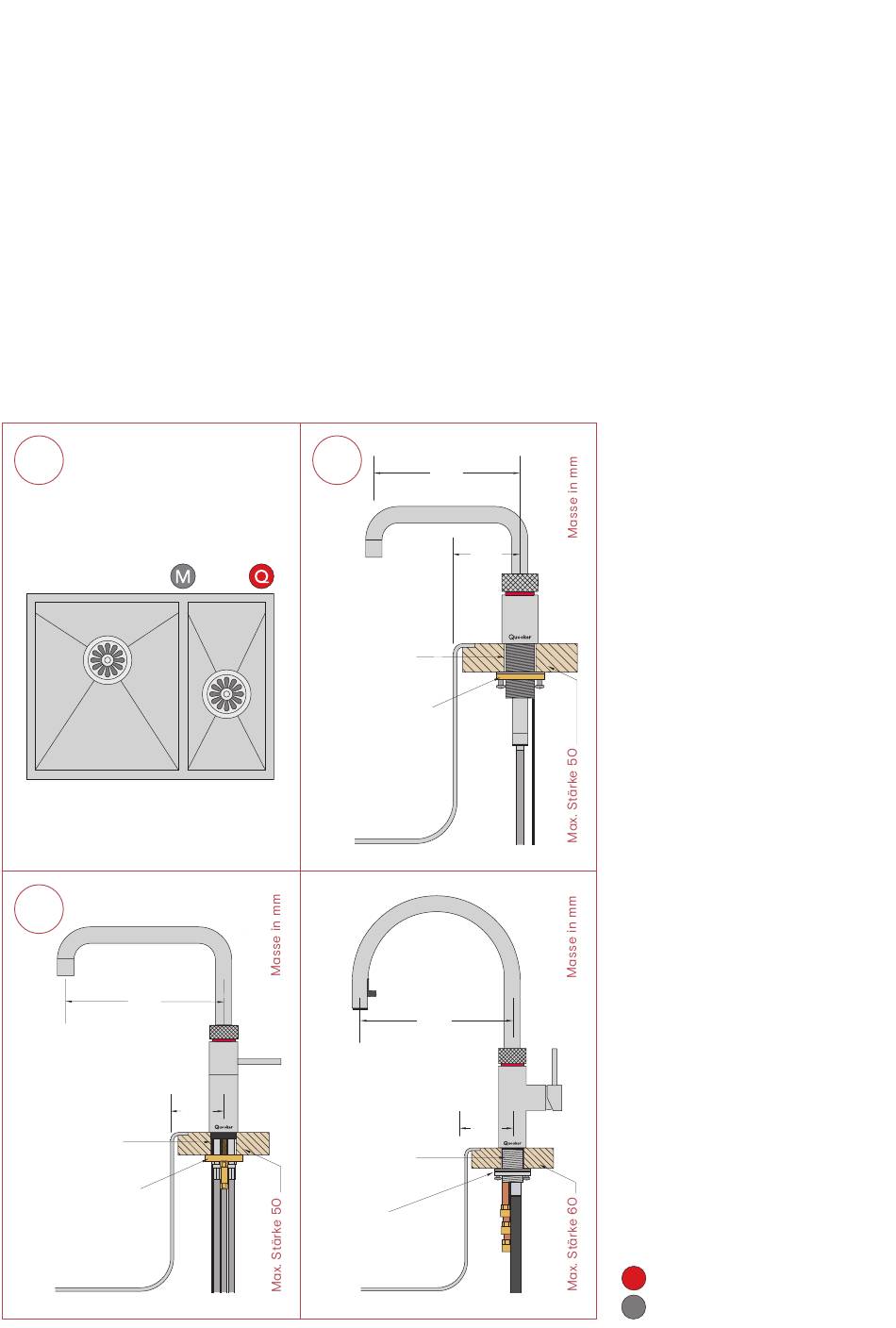

1. Position des Nordic single taps
Bestimmen – anhand der Abmessungen
des Waschbeckens und der Position der
Mischbatterie – der Position des Nordic
single taps.
2. Loch bohren für den Nordic single tap
Bohren Sie ein Loch von 32 mm
Durchmesser. Verwenden Sie einen
für dieses Material geeigneten Bohrer.
Berücksichtigen Sie hierbei die Reichweite
des Auslaufs des Nordic single tap ab
des Mittelpunkts des Wasserhahnloches.
Bei einem Loch von 35 mm Durchmes-
ser oder grösser den mitgelieferten
Zentrierring verwenden.
3. Loch bohren für den Fusion
oder Flex Hahn
Bestimmen Sie die Stelle für den Hahn
und bohren Sie hier ein Loch von
35 mm Durchmesser. Verwenden Sie
einen für dieses Material geeigneten
Bohrer. Berücksichtigen Sie hierbei die
Reichweite des Auslaufs des Hahns ab des
Mittelpunkts des Wasserhahn-loches.
M Q
Quooker-Hahn
M Q
Mischbatterie
