Senders aktiviert, wenn beim Programmieren der Erste Kanal des Senders
gedrückt wurde.
- Diese Relais können aber auch vom dritten und vierten Kanal eines
Senders aktiviert werden, wenn beim Programmieren der dritte Kanal des
Senders gedrückt wurde.
Aktivierung des Kanals:
Durch Schaltimpuls:
Durch einen Microschalter wird das Relais des ersten Kanals und/oder
zweiten Kanals in OFF-Position ausgewählt.
Diese Funktion ist die üblicherweise benutzte. Das Relais bleibt solange
aktivier t, wie der Schalter des Empfängers gedrückt wird.
Bistabil:
Durch einen Microschalter wird das Relais des ersten und/oder zweiten
Kanals in ON-Position ausgewählt.
Beim ersten Drücken des Empfängers rastet das Relais ein und bleibt in
dieser Position auch wenn der Druckknopf des Empfängers losgelassen
wird. Ein zweites Drücken des Empfängers wird das Relais ausgeschaltet.
Ein drittes Drücken lässt es wieder einrasten und so weiter. Dieses System
wird zum Ein- und Ausschalten von Alarmanlagen verwendet.
Hinweis: wenn es sich um die Version mit einem Kanal handelt, ist der
Microschalter für das zweite Relais ohne Funktion, so daß es folglich auch
nicht programmiert werden muß.

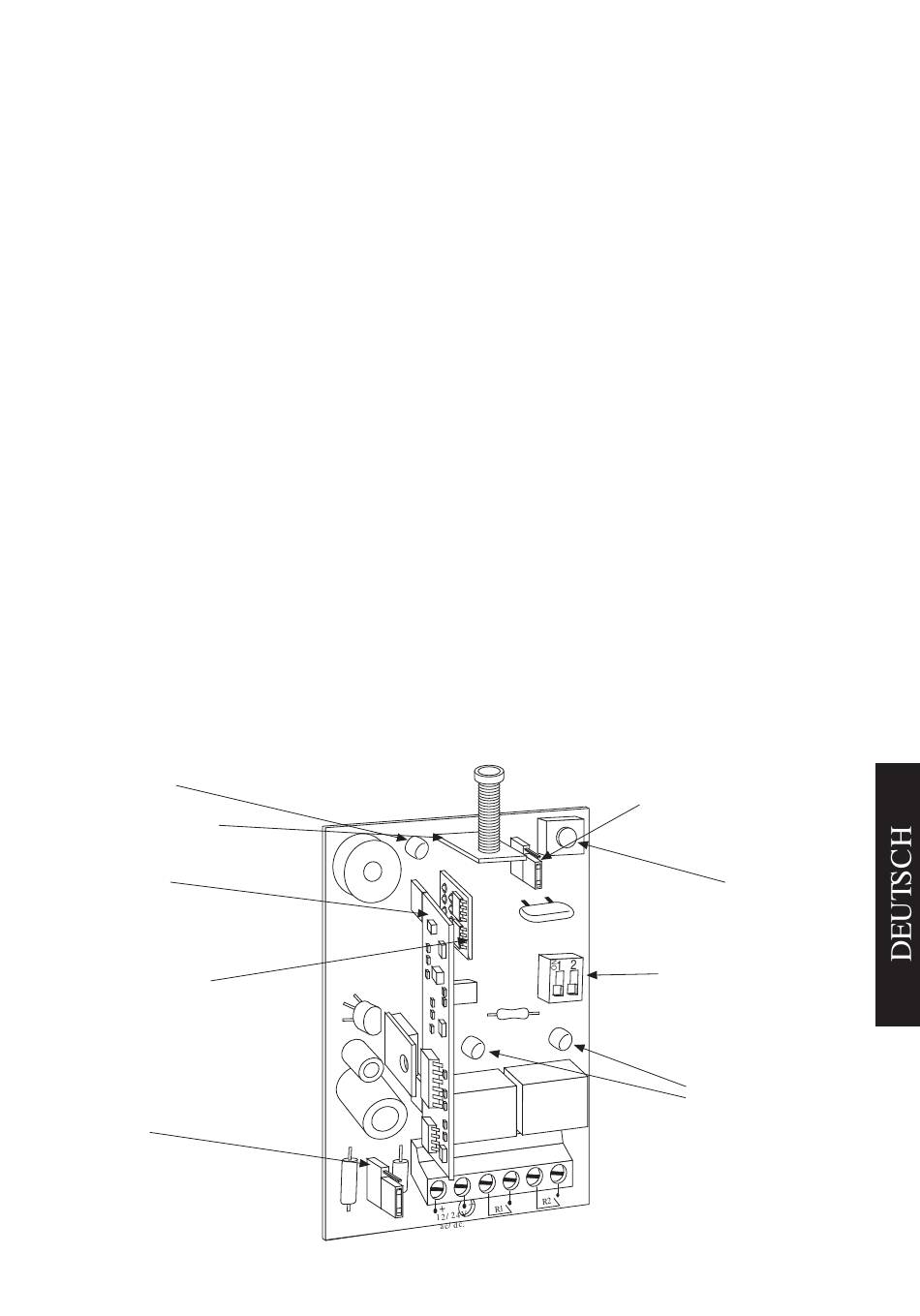

BESCHREIBUNG DER GRUNDPLATTE

Speise-LED
Antennenstecker
RF-Karte
Speicherkarte
Selektor
12/24V
24V
12V
23
Brücke Aktivierung Y/N
Programmierung über
Radiofrequenz
Druckknopf
Programmation/Reset
Mikroschalter 1/2 Kanal
für bistabilen oder
impulsmäßigen Einsatz
Anzeige-LEDs der
Relais-Erregung
