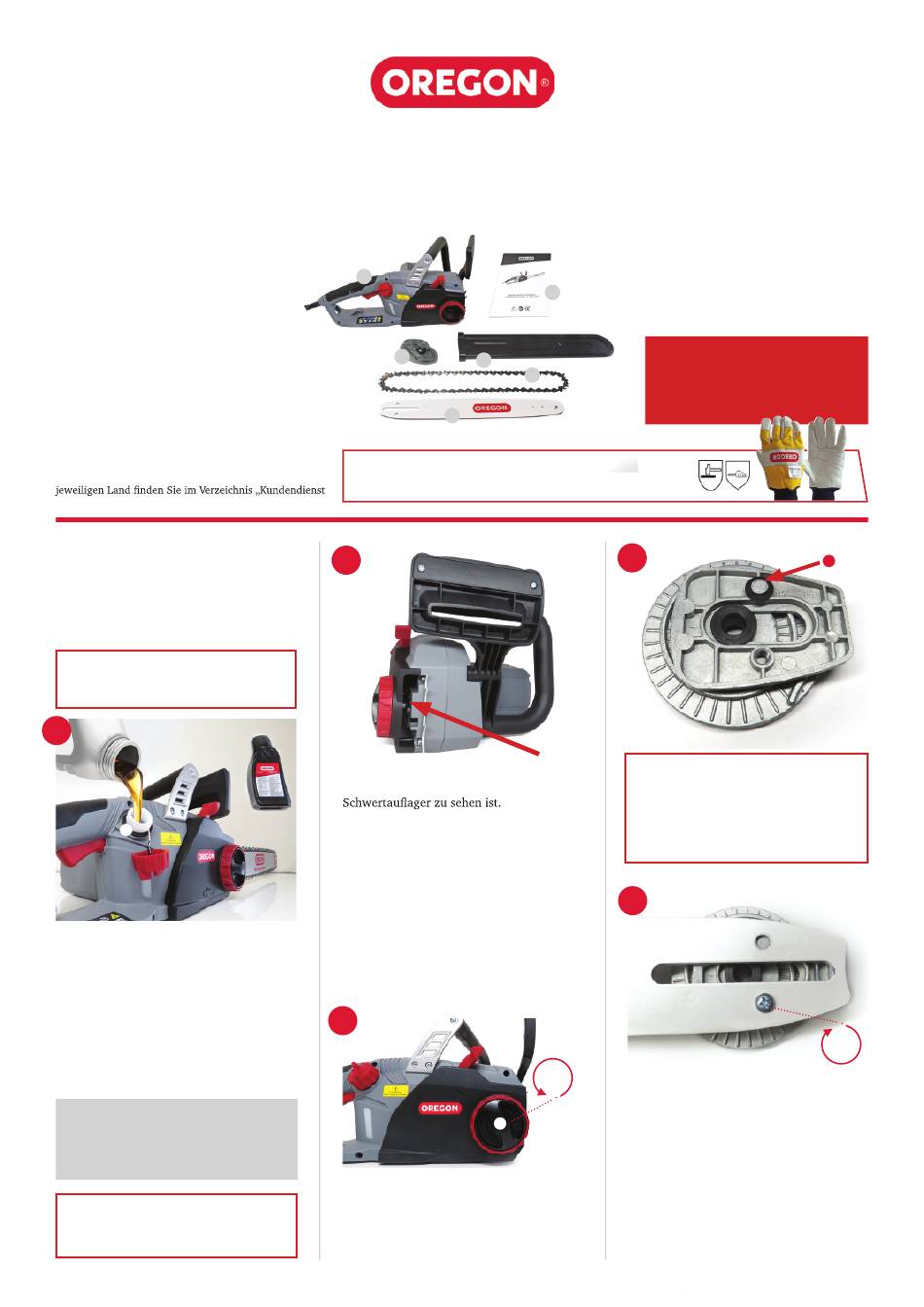

Oregon CS1500 Schnellstartanleitung

Was ist im Karton?
Folgende Teile werden mit der Kettensäge
mitgeliefert:
1) Antriebseinheit der Kettensäge
2) Sägekette
3) Führungsschwert
4) Kettenspannrad, O-Ring und Schraube
5) Schwertschutz
6) Bedienungsanleitung
Nehmen Sie die Kettensäge vorsichtig aus dem Karton,
prüfen Sie sie sorgfältig auf eventuelle Transportschäden
und stellen Sie sicher, dass keine Teile fehlen. Wenn Teile
beschädigt sind oder fehlen, dürfen Sie die Kettensäge
nicht benutzen. Für Ersatzteile wenden Sie sich an
Oregon®. Die Telefonnummer des Kundendienstes im
weltweit".
Das Schwert- und Kettenöl
ACHTUNG!
verhindert den vorzeitigen Verschleiß.
Betreiben Sie die Kettensäge nicht, wenn
kein Öl zu sehen ist. Prüfen Sie den
Ölstand regelmäßig und füllen Sie den
Behälter bei Bedarf wieder nach.
ACHTUNG! SICHERHEITSHINWEIS
Trennen Sie die Kettensäge von der
Stromversorgung
1
A
SCHWERT- UND KETTENÖL NACHFÜLLEN
Legen Sie die Kettensäge auf
SCHRITT 1:
eine feste, ebene Oberfläche, sodass der
Öltankverschluss nach oben weist (A).
• Entfernen Sie etwaigen Schmutz im
Bereich um den Verschluss herum.
• Nehmen Sie den Verschluss ab.
• Gießen Sie nun 120 ml Schwert- und
Kettenöl langsam in den Tank.
Ein bei der ersten Inbetriebnahme
vollständig gefüllter Tank kann die
Schmierung verzögern. Wir empfehlen
deshalb einen zu 90% gefüllten Tank.
ACHTUNG! SICHERHEITSHINWEIS
Schließen Sie die Kettensäge an
die Stromversorgung an.

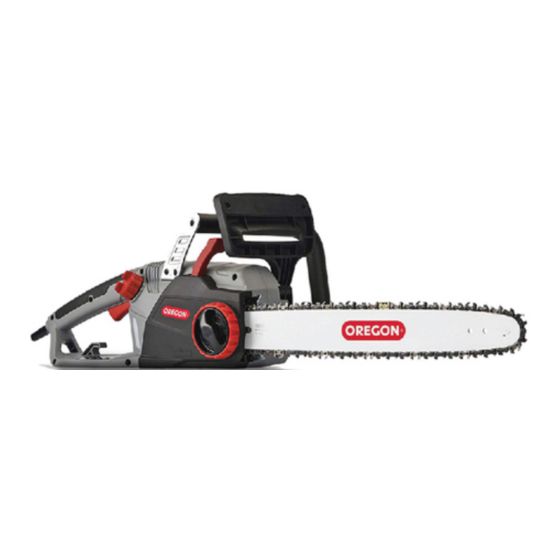

KETTENSÄGE CS1500
Schnellstartanleitung
1
4
3
WICHTIGER SICHERHEITSHINWEIS
Tragen Sie beim Umgang mit der Kettensäge
Schutzhandschuhe.
2
Lassen Sie die Kettensäge
SCHRITT 2:
ca. 2 Minuten laufen bzw. bis Öl auf dem
Nachdem das Ölsystem gemäß den oben
beschriebenen Schritten eingespritzt
wurde, trennen Sie die Kettensäge
von der Stromversorgung und bringen
das Schwert und die Sägekette wie
in der Betriebsanleitung unter „Das
Führungsschwert warten" beschrieben
wieder an.
Vergessen Sie nicht, das Schwert- und
Kettenöl regelmäßig nachzufüllen.
3
MONTAGE VON FÜHRUNGSSCHWERT UND
SÄGEKETTE
Lösen Sie den Entriegelungs-
SCHRITT 3:
Drehknopf (A) vollständig und entfernen Sie
die Seitenabdeckung.
6
5
2
4
ACHTUNG!
ist für den Betrieb der Säge wichtig.
Der schwarze O-Ring muss sich am
Stift des Spanners befinden, bevor der
Spanner an das Schwert geschraubt
wird.
5
SCHWARZ
SCHRITT 5:
befestigen. Die Schraube von der Rückseite
des Kettenspannrads einführen und
A
festziehen, um das Kettenspannrad am
Führungsschwert zu befestigen.
Dieses Blatt ist als Ergänzung
Ihrer Betriebsanleitung
gedacht und soll diese nicht
ersetzen.
A
Der schwarze O-Ring (A)
Spanner am Führungsschwert
