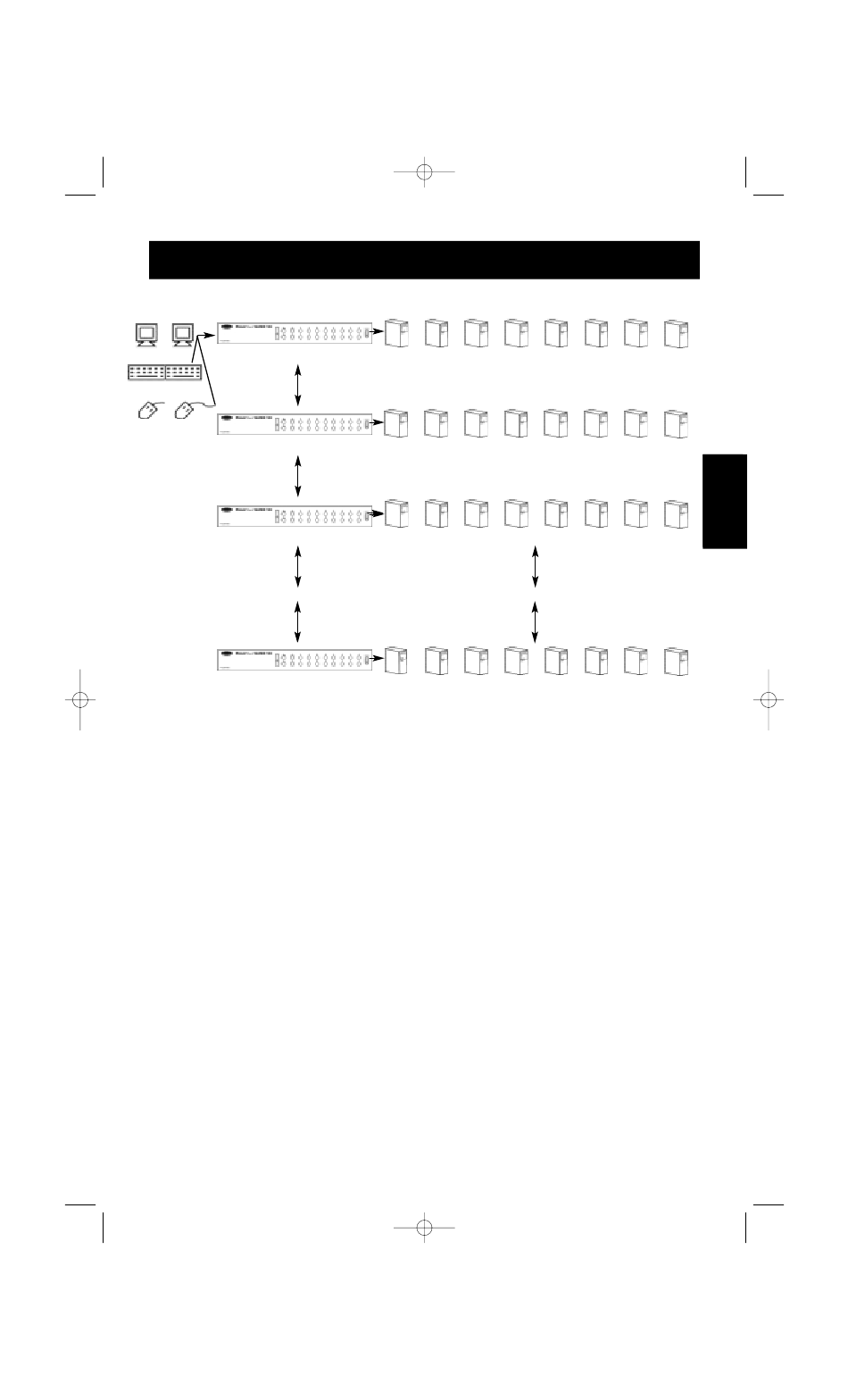

Banc 0 (maître)
Banc 1 (esclave)
CONSOLES
Claviers, souris
et moniteurs
Banc 2 (esclave)
Banc (esclave)
Configuration simple ou en cascade
L'OmniView ™ MATRIX peut être mis en cascade avec 15 autres unités (dans une configuration regroupant donc 16
unités au total), ce qui permet à l'utilisateur de commander jusqu'à 128 ordinateurs !
Chaque OmniView ™ MATRIX est appelé BANC ("Bank"). Pour de plus amples informations, référez-vous au schéma
ci-dessus. Les numéros de BANCS sont compris entre 0 et F (hexadécimal), avec un total de 16 BANCS. Le BANC 0
est le banc MAÎTRE ("Master"), tandis que les bancs 1 à F sont les bancs esclaves (slave). Le banc MAÎTRE est
l'unité assurant le raccordement aux moniteurs, souris et claviers de la console.
L'OmniView ™ MATRIX fixe automatiquement son numéro de banc lorsqu'il est mis en cascade avec l'unité MAITRE.
4:38 PM Page 25
Installation du matériel
1 2
9 10
17 18
etc.
121 122
25
3 4 5 6
11 12 13 14
19 20 21 22
etc.
123 124 125 126 127
7 8
15 16
Fr
23 24
128
